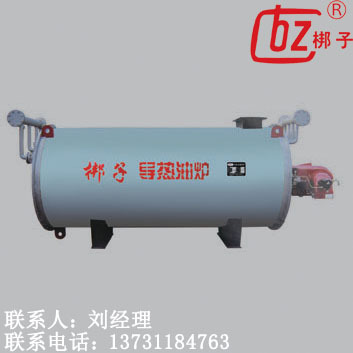

卧式燃油(气)导热油炉炉
卧式燃油(气)有机热载体炉,是以油(气)为燃料,导热油为载热体,利用循环油泵强制液相循环将热能输送给用热设备后,继而返回重新加热的特种工业炉。
卧式燃油(气)导热油炉产品组成:
向您成套提供热载体炉系统的主机、辅机及有关技术文件,是我们站在方便您使用的立场而进行的周密考虑,希望能使您满意并请熟悉它们的组成及其作用,逐一查收。
⑴有机热载体炉主机由炉本体和燃烧室两大部分组成。
⑵加热炉系统由供热系统、燃烧系统、电气控制系统三大部分组成。
供热系统的辅机由膨胀槽、贮油槽、热油循环泵、注油泵、过滤器、油气分离器等组成。
电气控制系统由电控柜及其检测、显示仪表等组成。
由于炉型大小和燃烧方式的不同,某些炉型的组成有所变化,具体依照供货清单。
卧式燃油(气)导热油炉技术参数
型号 项目 单位 | YY(Q)W- 350Y(Q) | YY(Q)W- 470Y(Q) | YY(Q)W- 700Y(Q) | YY(Q)W- 1000Y(Q) | YY(Q)W- 1200Y(Q) | YY(Q)W- 1400Y(Q) | YY(Q)W- 2000Y(Q) |
额定热功率 | kW | 350 | 470 | 700 | 1000 | 1200 | 1400 | 2000 |
设计压力 | Mpa | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
介质最高温度 | ℃ | 350 | 350 | 350 | 350 | 350 | 350 | 350 |
炉内容油量 | M3 | 0.14 | 0.2 | 0.32 | 0.42 | 0.47 | 0.59 | 0.71 |
介质循环量 | M3 | 18 | 25 | 40 | 50 | 60 | 80 | 100 |
配管口径 | mm | 65 | 80 | 80 | 80 | 100 | 100 | 150 |
适应燃料 | 轻柴油天然气液化气城市煤气 |
热效率 | % | 75 | 75 | 75 | 75 | 75 | 75 | 80 |
外形尺寸 | 长mm | 1900 | 2100 | 2820 | 2940 | 3160 | 3230 | 3565 |
宽mm | 1008 | 1108 | 1258 | 1408 | 1510 | 1610 | 1810 |
高mm | 1300 | 1400 | 1500 | 1700 | 1860 | 1960 | 2210 |
型号 项目 单位 | YY(Q)W- 2400Y(Q) | YY(Q)W- 2900Y(Q) | YY(Q)W- 3500Y(Q) | YY(Q)W- 4700Y(Q) | YY(Q)W- 6000Y(Q) | YY(Q)W- 7000Y(Q) | |
额定热功率 | kW | 2400 | 2900 | 3500 | 4700 | 6000 | 7000 | |
设计压力 | Mpa | 1 | 1 | 1.1 | 1.1 | 1.1 | 1.1 | |
介质最高温度 | ℃ | 350 | 350 | 350 | 350 | 350 | 350 | |
炉内容油量 | M3 | 1 | 1.29 | 1.46 | 3.6 | 4.5 | 6 | |
介质循环量 | M3 | 140 | 160 | 180 | 250 | 300 | 350 | |
配管口径 | mm | 150 | 150 | 150 | 200 | 250 | 250 | |
适应燃料 | 轻柴油天然气液化气城市煤气 |
热效率 | % | 80 | 80 | 80 | 80 | 86 | 86 | |
外形尺寸 | 长mm | 3610 | 3810 | 4270 | 6000 | 7100 | 8000 | |
宽mm | 1810 | 2010 | 2212 | 2512 | 3012 | 3212 | |
高mm | 2210 | 2410 | 2610 | 2960 | 3510 | 3710 | |
