产品简介：

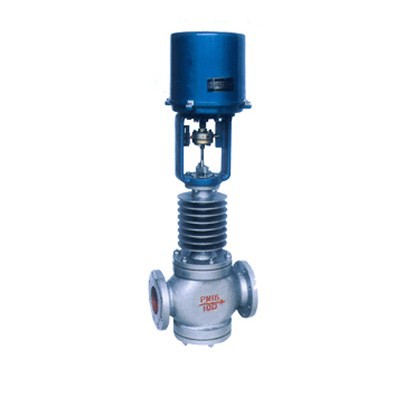

ZDLM电动套筒调节阀采用套筒导向，压力平衡型双密封面、单密封面结构，是一种力平衡的调节阀，阀体结构紧凑，流体通道呈现S流线型。优点为压降损失小流通量大，可调范围广，流量特性精度高。调节阀配用接收ON-OFF或4-20mADC或1-5V的直流信号进行比例动作的小型、坚固、高精度的执行机构，更适用于要求动态稳定性好，噪音低，空化/闪蒸等，高低温，高压差流体控制条件下使用。
标准技术参数：
【阀体】
形 式：直通铸造球形阀
阀 尺 寸：DN20-200
额定压力：PN16、PN40、PN63、PN100
连接形式：法兰（标准型）螺纹、焊接（须用户指定）
法兰标准：钢制法兰按GB9113-200、JB/T-94
密封面形式：PN16为凸面
PN40、PN63、PN100为凹凸面
材 料：ZG230 ~ 450
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
结构形式：标准型（-20℃ ~ +200℃ ）
低温型（-60℃ ~ -196℃ ）
散热型（-40℃ ~ +450℃ ）
波纹管密封型
压盖形式：压板式
填 料：V型聚四氟乙烯填料，柔性石墨填料
垫 片：型式--齿型和平型
材料--F4/改性F4，不锈钢+石墨 【阀内组件】 结构形式：压力平衡形式
阀 芯：柱塞型
金属密封
等百分比特性（%C）
线性特性（LC）
软密封（铜芯材料：增强聚四氟乙烯）
【执行机构】
型 式：电动执行机构
381LSA/XA-08 381LSA/XA-20
381LSB/XB-30 381LSA/XA-50
381LSC-65 381LSC-99 381LSC-160
阀 作 用：正作用，反作用
控制动作：比例控制或ON-OFF控制
输入信号：4 ~ 20mADC或1-5VDC须选择输入信号“断”时调节阀的位
置（保护、全开、全关）
电 源：AC220V，50Hz
输出信号：4 ~ 20mADC（负载电阻500Ω以下）
功 耗：A型/50VA，B型/150VA，C型/220VA
保护等级：IP55
出线连接：普通S型G1/2，防爆X型G3/4
环境温度：无空间加热器-10℃ ~ +60℃
有空间加热器-35℃ ~ +60℃
防爆X型 -10℃ ~ +40℃
环境湿度：普通S型95%以下，防爆V型45-85%
隔爆等级：ExdllBT4
过载保护：A、B型任选，C型必配
手动装置：带手柄 |
