产品名称：图文物理隔离卡
产品型号：WLGLQ-Ⅱ-ME
图文WLGLQ-Ⅱ-ME型物理隔离卡是一款高性能适用于SATA硬盘的PCI-E网络安全物理隔离卡，适用于单网线、双网线网络环境的双网物理隔离卡，通过智能芯片根据用户的需求来控制内、外网硬盘的数据线及网线的切换，不会影响操作系统和网络运行速度。支持硬件开关切换方式。大小机箱均适用。
无需安装任何驱动软件，性能稳定可靠，兼容性及通用性特强，用户心目中理想的物理隔离卡。
主要功能特点：
⑴ 基于PCI-E总线技术，无需安装设备驱动程序，不占用物理串行端口、中断地址等系统资源，不会与其它硬件冲突；
⑵ 双硬盘内外网物理隔离；
⑶ 开关选网；
⑷ 物理-硬切换；
⑸ PCI-E1.0及PCI-E2.0支持快速在线切换，PCI-E3.0不支持快速在线切换；
⑹ 单网线环境及双网线环境；
⑺ 双网线内外网物理隔离、单网线内外网物理隔离；
⑻ 双网线内外网--标准型、单网线内外网--集线型、 单网线内外网--选择型。
技术参数:
- 切换方式： 快速在线切换、外开关切换
- 硬盘接口： SATA硬盘
- 开机选网： 开关选择网络
- 控制方式： 控制SATA硬盘数据线
- 网络标准： 10M以太网、100M快速以太网
- 网络接口： RJ45口
- 总线模式： PCI-E总线控制
- 提示软件： TWscreenV8.0
- 档片高度： 半高卡（选配半高档片）
- 工作温度： 0°C-70°C
- 存储温度： -20°C-50°C
产品性能:
- 安 全 性： 绝对物理隔离，内网与外网之间没有物理连接路径，物理层隔离的信息安全产品。
- 先 进 性： 无需安装设备驱动程序，不占用系统硬件资源，不会与其它硬件冲突，可直接进行控制切换。
- 创 新 性： 采用PCI-E总线控制专利技术，可保存当前工作状态及操作界面, 实现快速物理隔离切换。
- 清除功能： 物理隔离切换网络的同时，自动清除内存及检测CMOS、BIOS内的残余信息。
- 兼 容 性： 不占用COM口，不占用USB口，不占用系统资源，不影响系统性能及网络速度，适用于所有台式电脑。
- 网络环境： 单网线、双网线、布线结构的单网、内外网的网络布线环境。
- 切换灵活： 外开关的物理-硬切换、快速在线切换类型。
- 提示功能： 附带配套软件可清楚提示电脑当前是处在内网状态还是外网状态，并可设置为定时提示。
- 检测功能： 修复和检测用户计算机的CMOS、BIOS被修改的数据。
- 监测功能： 监测或屏蔽用户计算机光驱、软驱以及USB接口中的存储设备。开机和关机时, 提示用户取出光盘、磁盘和USB存储设备，以及提示、检测、监测功能
- 隔离范围： 可隔离硬盘、USB设备、软驱、光驱等I/O设备。
- 违规外联： 可检测网络违规连接，判断是否违规连接网线并对违规行为强行关机。
- 优盘注册： 检查移动USB是否为当前网络允许使用的移动USB，提供移动USB盘注册功能。
- 卸载保护： 卸载提示切换时需提供管理员工作密码。
适用网络环境：
适用于双网线环境、单网线环境（需配套使用本公司的物理隔离集线器或者物理隔离选择器）
适用范围：
适用于政府机关、金融机构、部队、企事业单位、个人等既要接入互联网又要防止来自互联网黑客窃取信息、内部泄密病毒侵入以确保内部网络信息安全的一切台式电脑。
物理隔离卡原理：
在一台电脑上增加一个硬盘，通过控制硬盘及切换网线，在内外网的环境中使一个硬盘仅对应一个网络有效，其网络物理连线上是完全分离的且不存在公用存储信息，从而实现单机在两个网络之间真正的物理隔离，单台电脑低成本实现了传统两台电脑才能实现的网络物理隔离的信息安全功能，一机两用，极大地提高了计算机系统的资源利用率。
物理隔离卡WLGLQ-Ⅱ-ME型装箱清单：
1、物理隔离卡WLGLQ-Ⅱ-ME型1块
2、SATA数据线2条
3、外置选择开关1个
4、30cm网线1条
5、隔离卡软件安装盘1张
6、安装使用说明书1本
7、螺丝1包
8、串口公头一分二电源线1条

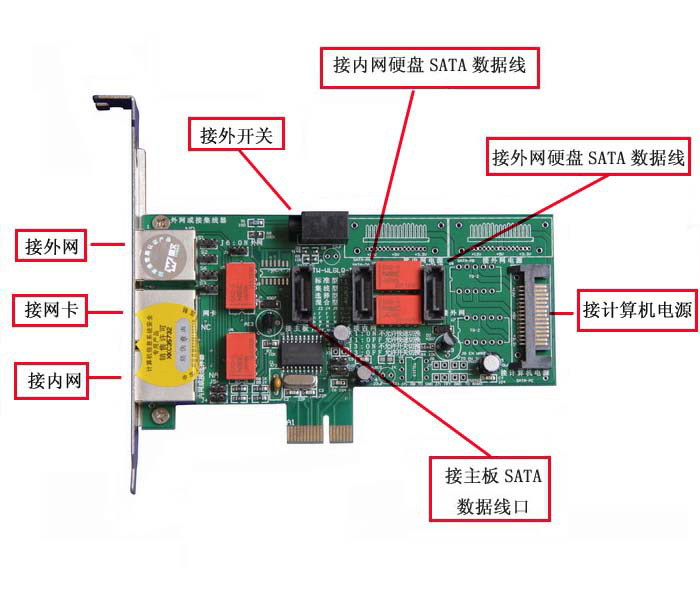

以下是物理隔离卡WLGLQ-Ⅱ-ME型主要配件示意图：
提示软件下载地址：
图文官网物理隔离卡WLGLQ-Ⅱ-ME型详细介绍地址：
注意：如果网址链接打不开，请复制到地址栏打开
相关术语：
(1)内网(可信网)或称专网：通常指单位的内部局域网络系统(如政府及各企事业单位的内部办公网、财务子网等等)，该系统存储有大量敏感、机密的数据信息，一旦遭到攻击破坏或泄密，将会导致不可估量的损失。内网定义为网①。
(2)外网(不可信网)或称公共网络：通常指内网以外的所有网络系统(如、政府部门的公网、某行业系统的公网等)。外网定义为网③。介于内网和外网之间还可能存在一个网, 此定义为网②。
(3)控制硬盘电源线：通过接通或断开内网硬盘或外网硬盘的电源来实现内外网存储信息的不公用。
(4)控制硬盘IDE线：通过接通或断开并行接口的内网硬盘或外网硬盘的IDE数据信号线来实现内外网存储信息的不公用。
(5)控制硬盘SATA线：通过接通或切断串行接口内网硬盘或外网硬盘的SATA数据信号线来实现内外网存储信息的不公用。
(6)切换网线：通过切换内网网线或外网网线来实现电脑与内网或与外网的连接，达到电脑单机在内外网网络物理连线上完全隔离的目的。
(7)物理隔离: 通过控制硬盘和切换网线, 使单机电脑在内网和外网在网络物理连线上是完全隔离的, 且没有任何公用的存储信息, 定义为端设备物理隔离，简称物理隔离。
(8)双网隔离: 仅切换网线, 使单机电脑在两个网络物理连线上是完全隔离的, 但存在公用的存储信息, 定义为双网络路径间物理隔离，简称双网隔离。
(9)双网线内外网--标准型：两套网络布线，内外网各自单独使用一套网络布线系统，以实现双网线内外网物理隔离或双网隔离的目的。
(10)单网线内外网--集线型：内网和外网共用一条网线，通过网线空分专利技术，使一条网线等效为内外网两条网络线，通过切换网线，采用本公司的图文物理隔离集线器, 可实现单网线内外网网络物理连线隔离的目的。
(11)单网线内外网--选择型：内网和外网共用一条网线，通过网线时分专利技术，使一条网线等效为内外网两条网络线，通过切换网线，采用本公司的双网线路选择器, 可实现单网线内外网网络物理连线隔离的目的。
(12)单网线三网--选择型：三个网(网①即内网、网②、网③即外网)共用一条网线，通过网线时分专利技术，使一条网线等效为三条网络线，通过切换网线，配合本公司的三网线路选择器使用, 可实现单网线三网网络物理连线隔离的目的。
(13)双网线三网—混合型：三个网(网①即内网、网②、网③即外网)共用两套网络布线系统，配合本公司的双网线路选择器使用，实现双网线三网网络物理连线隔离的目的。
(14)三网线三网隔离：三个网络分开布线，各自单独使用一套网络布线系统，以实现三网线三网网络物理连线隔离的目的。
(15)双硬盘内外网隔离：内外网的硬盘分时使用，分别对应内网或外网，内外网的硬盘及网络线同时隔离，彼此之间互相独立，不存在公用存储信息和没有任何交换信息的途径，内外网之间真正物理隔离，是最可靠、最安全的物理隔离模式。
(16)单硬盘双网隔离：两个网络共用一个硬盘，通过单切换使一个硬盘分时对应两条网络线，两个网络之间仅是网络线隔离，硬盘不隔离。这是网络路径间的物理隔离，仅保证了两个网络之间的服务器的物理隔离。
(17)双硬盘三网隔离：一个硬盘对应一个网络，另一个硬盘对应其余两个网络，此两个网络之间是属单硬盘双网隔离类型，而与另一个网之间是属双硬盘内外网物理隔离类型。(例：网①一个网络对应一个硬盘，其余两个网络网②与网③(即外网)共用一个硬盘，网①与网③之间是属双硬盘内外网物理隔离类型，网②与网③之间是属单硬盘双网隔离类型)。
(18)三硬盘三网隔离：三个网的硬盘分时使用，分别对应连通三个网络(网①即内网、网②和网③即外网)，三个网的硬盘及网路同时隔离，彼此之间互相独立，没有任何交换信息的途径及公用存储信息，三网之间彻底物理隔离，是最可靠、最安全的三网物理隔离模式。
(19)开关选网：开机前，先拨动外置“选择开关”，选择要进入的网络(内网或外网)，如要进入内网，则将选择开关拨向“内”字一侧，然后开机即进入相应的内网；同样如要进入外网，在开机前，则将选择开关拨向“外”字一侧，然后开机即进入相应的外网。
(20)开机界面选网：电脑启动时，屏幕首先显示网络(内网、外网)选择界面，把光标移动到想要进入的网络位置(内网、外网)，然后按确认键，电脑启动后就进入相应的网络(内网、外网)。
(21)一键开机选网：启动电脑和选择网络一步到位、一键完成，即按一下隔离卡的外置触控开关上的“内”或“外”控制键，电脑就自动开机并直接进入相应的内网或外网。简化了开机和选择网络的操作过程，开机选网更快捷方便。
(22)物理隔离切换：内外网硬盘及对应网线同步切换，实现内外网物理隔离的目的。例：从内网切换到外网时，关闭内网硬盘，然后再启动外网硬盘，与内网断开而与外网连通，进入外网系统工作状态；反之，从外网切换到内网时，关闭外网硬盘，然后再启动内网硬盘，与外网断开而与内网连通，进入内网系统工作状态。
(23)物理-硬切换：是一种物理隔离的切换类型，切换时，先按正常关机步骤关闭计算机系统，然后拨动“选择开关”至“内”或“外”字一侧，再重新启动(冷启动)计算机，人工操作完成内外网之间的物理隔离切换。
(24)重启-软切换：是一种物理隔离的切换类型，需要切换时，电脑自动退出原系统的运行程序并关闭当前硬盘，然后再重新启动另一个硬盘系统及其运行程序，实现内外网之间的物理隔离切换。简化了网络切换的人工操作过程，节省切换时间，切换更加快捷方便。
(25)IP-单切换：是一种双网隔离的切换类型，是内外网环境下的单硬盘双网隔离，内外网两个网络之间的切换仅是网线及对应的IP地址的切换，硬盘不切换，也即在同一个操作系统中的网线切换。
(26)双网-单切换：是一种双网隔离的切换类型，在三网环境下其中两个网络的单硬盘双网隔离，选择一个硬盘对应两个网络，双网-单切换是这两个网络之间的切换，它仅是网线及对应的IP地址的切换。
(27)鼠标点击切换：是物理隔离的一种切换方式，切换时，在屏幕右下角的“内”或“外”图标上单击鼠标右键，在功能菜单中选择“切换到内部网”或“切换到外部网”，或者直接点击桌面的“网络切换”快捷方式，电脑即自动关闭，然后重启，并切换到相应的网络。
(28)F8切换：是双网隔离的一种一键切换方式，按一下键盘上的F8功能键，电脑自动进行双网隔离情况下的IP-单切换，三网隔离情况下的双网-单切换。
(29)F9切换：是物理隔离的一种一键切换方式，按一下键盘上的F9功能键，电脑自动完成内外网络之间的重启-软切换, 亦适合于保存界面的快速切换。
(30)外键切换：是物理隔离的一种纯硬件控制的一键切换方式，按一下隔离卡的外置触控开关上的“内”或“外”控制键，电脑进行关机，再关机操作，自动完成内外网之间的物理隔离切换。当选择了快速在线切换, 可实现快速切换。
(31)快速在线切换：用于实现快速切换，即内外网切换时，电脑自动保存当前操作界面(如：文档界面、软件界面、网页等)，下次切换回来时直接进入当时保存的操作界面。
(32)快速切换：切换时，无需退出任何已启动的程序和文档，直接保存该工作状态到电脑当前硬盘，然后电脑关闭电源, 关闭电源将自动清除之前网络的残留的内存信息，之后,再自动通电启动电脑，切换到另一个网络状态和启用另一个硬盘，电脑不须再启动该网络系统的任何程序，直接进入当初切换时保存在该硬盘的工作状态，快速恢复原有工作的环境，减少了系统程序启动的过程，大大缩短了切换的时间。快速地实现了内外网的物理隔离切换。
