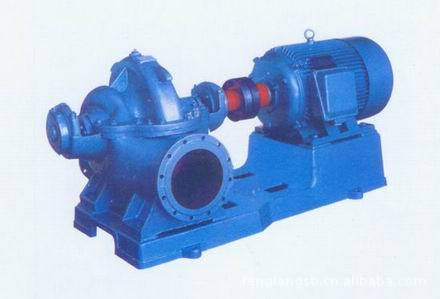

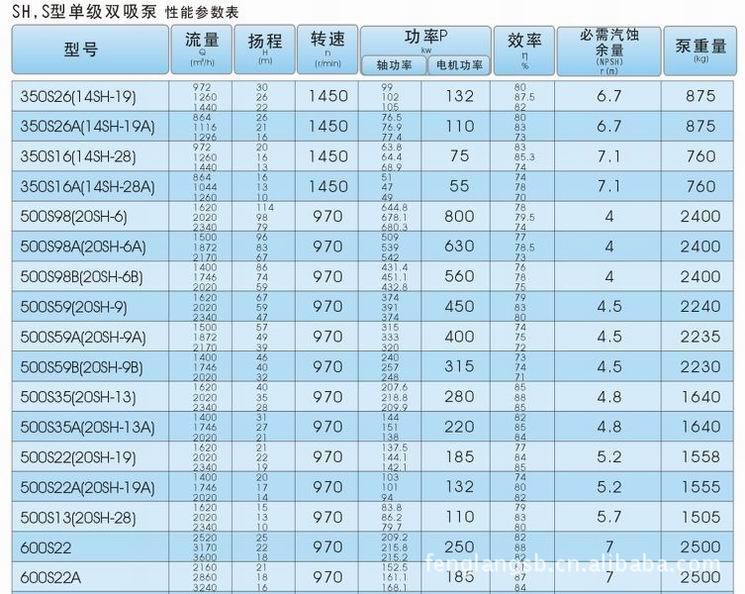

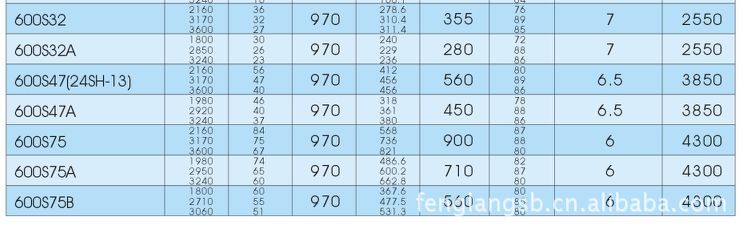

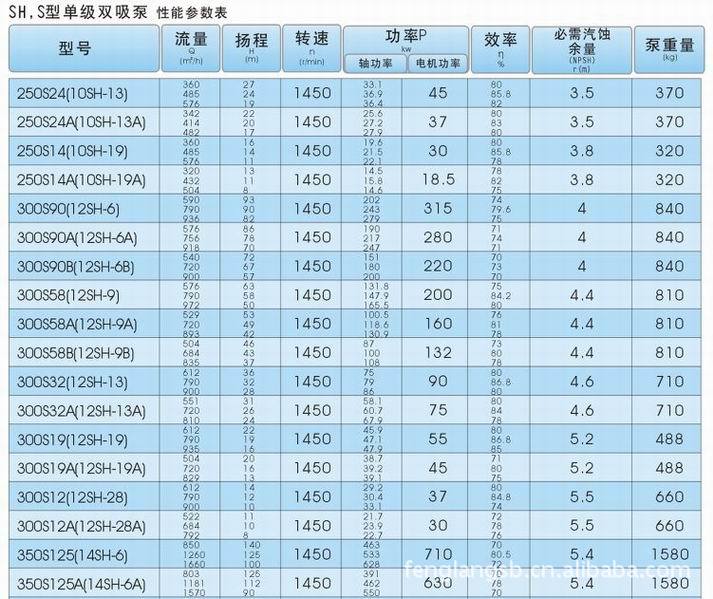

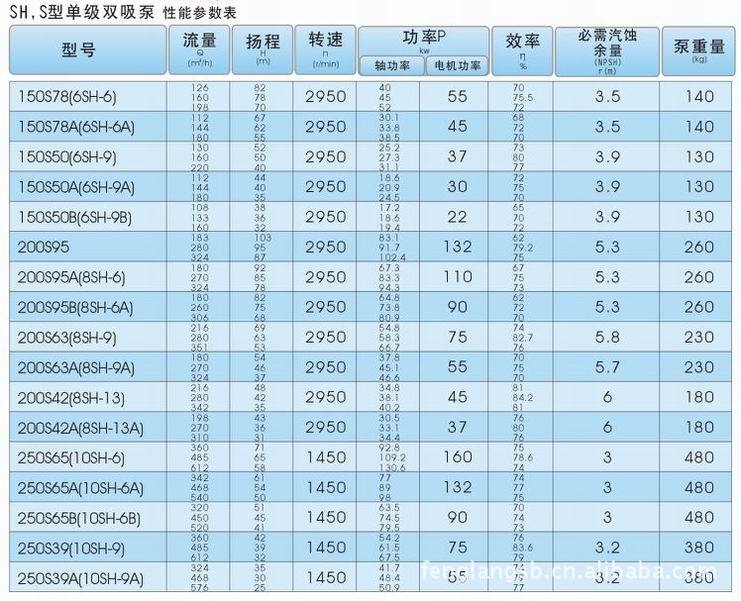

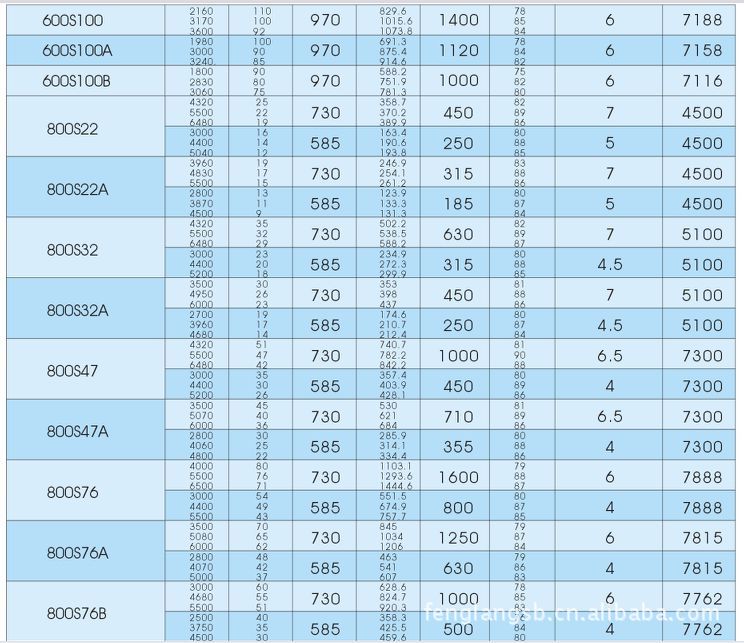

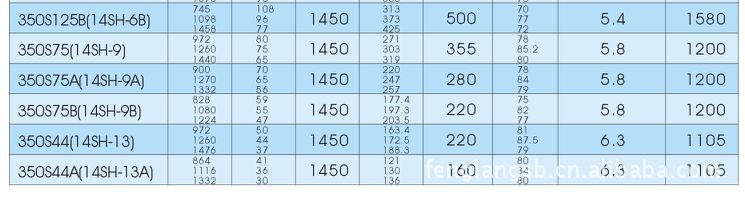

S型单级双吸清水离心泵

   S型单级双吸离心泵是新型节能卧式中开泵，供输送清水或物理化学性质类似于水的其他液体，根据用户需求，通过改变泵结构及材质可用于输送多泥砂水或各类腐蚀性液体，该系列泵适用于工厂、矿山、城市给排水、电站、家田排灌及各种水利工程。

S型单级双吸清水离心泵结构说明

   本型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时方向旋转）。

   泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。

   泵体与泵盖构成叶轮的工作室。在进出水法兰上，帛有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水的管螺孔。

   经过静平衡校验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。       泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。

   双吸密封环用以减少水泵压力室的水漏回吸水室。

   泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。

   轴封为软填料密封（根据用户需要可采用机械密封结构）。

 S型单级双吸清水离心泵安装

   1、检查水泵和电动机应无损坏。

   2、水泵的安装高度，加上吸入管路的水力损失，及其速度能，不得大于样本规定的允许吸上真空高度值。基础尺寸应符合泵机组的安装尺寸。

   3、安装顺序：

①将水泵放在埋有地脚螺栓的混凝土基础上，用调整其间的楔型垫块的方法校下水平，并适当拧紧地脚螺栓，以防走动。

②在基础与泵地脚之间灌注混凝土。

③待混凝土干固后，拧紧地脚螺栓，并重新检查水泵的水平度。

④校正电动机轴与泵轴的同心度。使两轴成一直线，在两轴外贺上的同轴度允差为0.1mm,端面间隙沿圆周的不均匀度允差0.3mm(在联接进出水管路及试运行后在分别校正一遍，仍应符合上述要求)。

⑤在检查电动机转向与水泵转向一致后，装上联轴器及联接柱销。

   4、进出水管路应另设支架支撑，不得借泵体支承。

   5、水泵与管路之间的结合面，应保证良好 的气密性，尤其是进水管路，应严格保证不漏气，并且在装置上应无窝存空气的可能。

   6、如水泵安装在进水水位以上时，为了灌泵起动，一般可装底阀。也可采用真空引水的方法。

   7、水泵与出水管路之间一般需装闸阀和止回阀（扬程小于20m的可不用），止回阀装在闸阀后面。

以上所述的安装方法是指不配带公共底座的水泵机组。

安装配带公共底座的泵，用调整底座与混凝土基础之间的楔形垫铁来校正机组的水平。然后在其间灌注混凝土。其安装原则与要求，和不配带公共底座的机组相同。
