部分：产品介绍

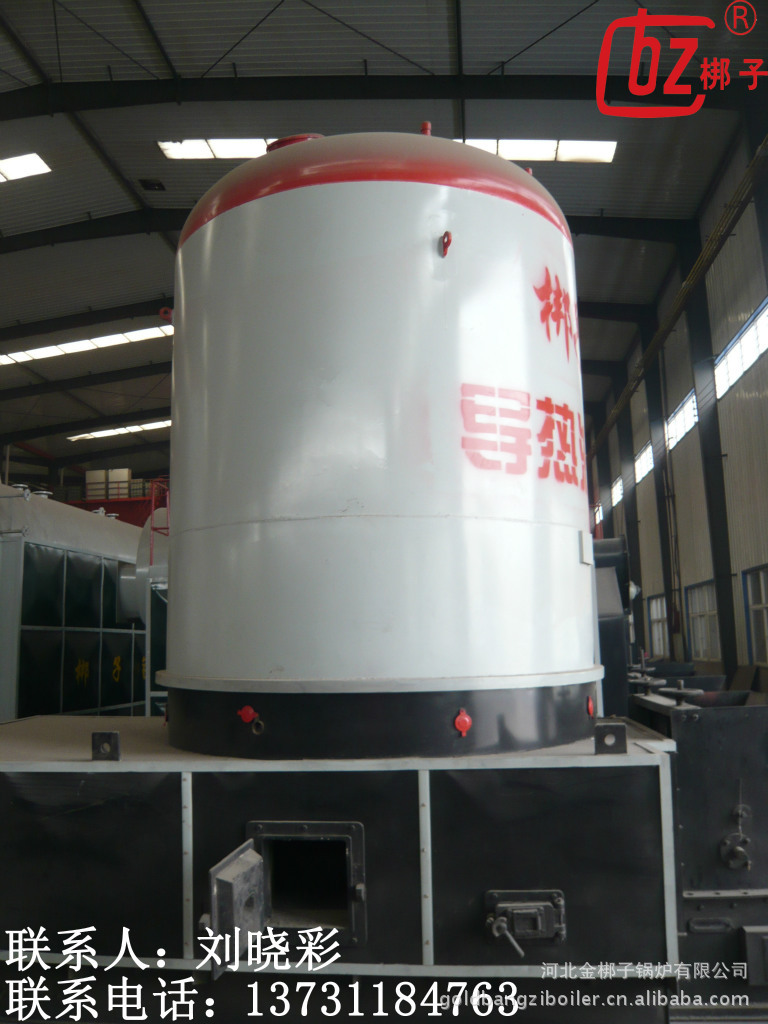

YLL系列燃煤链条炉排有机热载体炉

1.1导热油炉的定义：

YLL系列燃煤链条炉排有机热载体炉，是以烟煤为燃料，导热油为载热体，利用循环油泵强制液相循环将热能输送给用热设备后继而返回重新加热的特种工业炉。

1.2产品组成：

向您成套提供热载体炉系统的主机、辅机及有关技术文件，是我们站在方便您使用的立场而进行的周密考虑，希望能使您满意并请熟悉它们的组成及其作用，逐一查收。

⑴有机热载体炉主机由炉本体和燃烧室两大部分组成。

⑵加热炉系统由供热系统、燃烧系统、电气控制系统三大部分组成。

供热系统的辅机由膨胀槽、贮油槽、热油循环泵、注油泵、过滤器、油气分离器等组成。

燃烧系统的辅机由鼓风机、引风机、除尘器等组成。

电气控制系统由电控柜及其检测、显示仪表等组成。

由于炉型大小和燃烧方式的不同，某些炉型的组成有所变化，具体依照供货清单。

YLL系列燃煤链条炉排有机热载体炉

   金梆子锅炉公司于2008年对导热油炉进行了革新设计，多方面做出了改进，现在我们就来比较一下，新型导热油炉与旧有导热油炉都有哪些不同之处，新型节能YLL系列燃煤链条炉排有机热载体炉的优势在哪？

1、辐射受热区增加受热面，即增加了顶棚管和盘管（3-4层管），使热能得到充分的吸收和利用。

2、旧有有机热载体炉外部采用彩钢板，无封头，结构简单。新型YLL系列燃煤链条炉排有机热载体炉炉体外部采用钢板带封头，坚固耐久且提高了保温性能，美观大方。

3、旧有有机热载体炉是单层混凝土浇筑或耐火砖砌成，易松动。新型YLL系列燃煤链条炉排有机热载体炉内部耐火混凝土整体浇筑，混凝土为双层，如壶胆状，极大的提高了保温效果，减少了热损失，高效节能。

4、旧有导热油炉出烟口在侧面，炉内受热不均，寿命短。新型YLL系列燃煤链条炉排有机热载体炉出烟口改在顶部，解决了市场上有机热载体炉受热不均的缺点，增加了锅炉的出力。

5、 旧有有机热载体炉出油口在下部，不利于脱水排气。新型出油口由下部平行出油改为顶部出油，解决了排气难的缺陷，缩短了煮油的时间，结构更为合理先进。

6、旧有导热油炉清灰口为抽屉式，清灰不便。新型YLL系列燃煤链条炉排有机热载体炉将清灰口改为斜溜式，真正做到清灰彻底，而且操作非常方便。

7、缩短了燃烧室炉排到受热面的距离，使燃烧室内燃烧热能达到充分的利用。并且增加了炉门盖到燃烧区的距离，解决了炉门盖容易烧坏的缺陷。

 第二部分：产品发货清单

第三部分：产品技术参数

120万大卡YLL系列燃煤链条炉排有机热载体炉技术参数：
