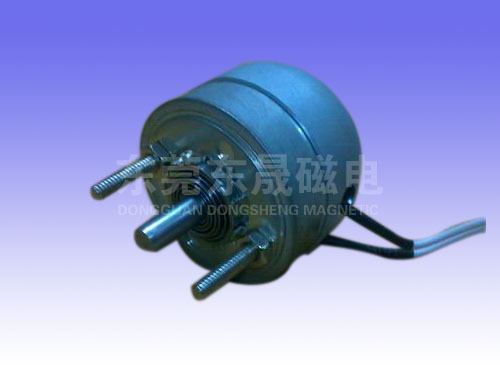

DST3421-旋转式 电磁铁 (电磁阀/solenoid/螺线管)

型号含义:   DS  T  3421     DS:代表企业代码     T:代表电在铁类型     3421:代表规格型号

性能：此旋转式电磁铁，是通过滑槽内的钢珠实现旋转运动，滑槽采用特殊加硬处理工艺，确保寿命与工作的稳定性旋转角度可以在几度和90度之间选择

工作电压：DC3-48V

工作环境温度：-10℃-180℃

耐压：线圈和框架间AC1200(50/60HZ)1秒，（10mA）

温升：在电压DC12V下，温升小于65℃

寿命：30万次（通2秒断2秒）

优点：采用数控加工的螺旋面，使之在做旋转运动时无轴向位移，旋转角度可达到90度

产品用途：主要应用于工业自动分选，玩具，缝纫机械，医疗器械,机械手等自动控制系统.

当线圈通电后，铁心和衔铁被磁化，成为极性相反的两块磁铁，它们之间产生电磁吸力。当吸力大于弹簧的反作用力时，衔铁开始向着铁心方向运动。
          当线圈中的电流小于某一定值或中断供电时，电磁吸力小于弹簧的反作用力，衔铁将在反作用力的作用下返回原来的释放位置。
　　      电磁铁是利用载流铁心线圈产生的电磁吸力来操纵机械装置，以完成预期动作的一种电器。它是将电能转换为机械能的一种电磁元件。
　　      电磁铁主要由线圈、铁心及衔铁三部分组成，铁心和衔铁一般用软磁材料制成。铁心一般是静止的，线圈总是装在铁心上。开、
          关电器的电磁铁的衔铁上还装有弹簧。
　        首先我们要知道，所谓的推拉式电磁铁包括框架电磁铁、圆管电磁铁这主要的两大类，其中框架电磁铁分C型开置式电磁铁和U型框架式电磁铁，推拉式电磁铁广泛地应             用于电子、电气、自动机械、智能化控制设备等各个领域。　　而推拉式电磁铁具体到产品上包括汽车灯开关、电子玩具盒开关、碎纸机、USB读卡器、投币器、电子            打卡、电磁炉、电饭煲、收银机、全自动针织机、饮水机、电钻、按摩设备等。
          旋转/摆动式电磁铁的优点 旋转/摆动式电磁铁的工作原理是内部有永磁结构，再结合螺线管通电产生逆向磁流使得轴旋转/摆动。
           对旋转电磁铁 (螺线管 / Solenoid) 施加正向电流时，在其左边的上下圆弧处分别形成电磁N极和S极, 此时磁转子 (Rotor) 因其固有磁极相反, 就在磁极排斥作用下           带动摆杆(Swing Rod) 顺时针旋摆到, (在额定负载和额定电压条件下, 从线圈通电, 到摆杆位置旋摆到位置的时间叫响应时间). 随后电磁铁 (螺线管/Solenoid) 失去             电流和磁性, 磁转子靠固有磁性吸助上下圆弧使摆杆保持. 然后再给电磁铁 (螺线管/Solenoid) 反方向脉冲电流，上下圆弧处形成相反的S和N极 , 此时磁转子            (Rotor) 带动摆杆 (Swing Rod) 逆时针旋转返回到所示状态, 在脉冲电流中断后靠磁转子固有磁性保持.旋转电磁铁外壳选用优质钢材加工而成，规格齐全，批发参考价、          装箱数量和最少起订量面议。旋转电磁铁施加正向电流时，在其左边的上下圆弧处分别形成电磁N极和S极，此时磁转子因其固有磁极相反，就在磁极排斥作用下带动摆杆        顺时针旋摆到，在额定负载和额定电压条件下，从线圈通电，到摆杆位置旋摆到位置的时间叫响应时间。 。
