【供应批发D363H/W对焊式硬密封蝶阀蝶阀报价蝶阀厂家直销】价格_厂家

品牌/型号

人泰阀门/D363H

型号

D363H

零部件及配件

手轮

连接形式

焊接

口径

DN50-DN700

品牌

人泰阀门

用途

截止

驱动方式

手动

适用介质

水

结构形式

垂直板式

安装尺寸

按具体情况

标准

国标

类型(通道位置)

直通式

工作温度

常温

公称通径

DN50mm

材质

碳钢

加工定制

是

压力环境

常压

流动方向

单向

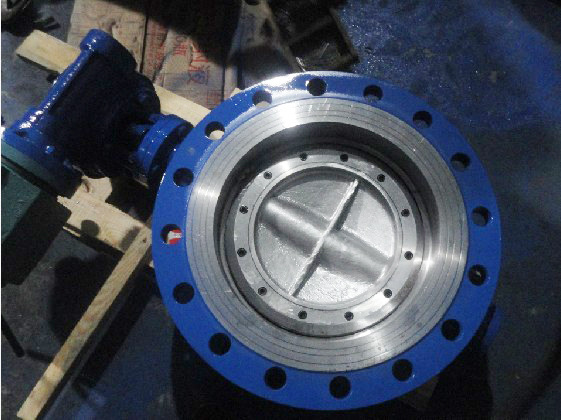

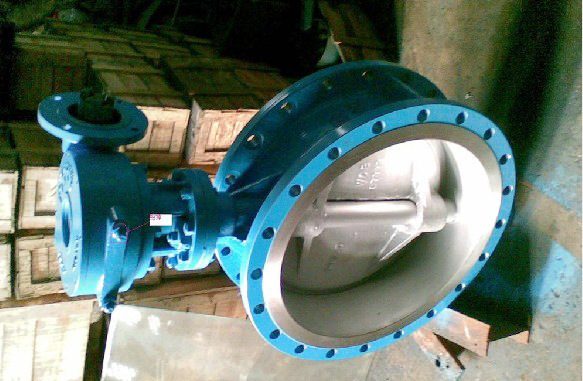

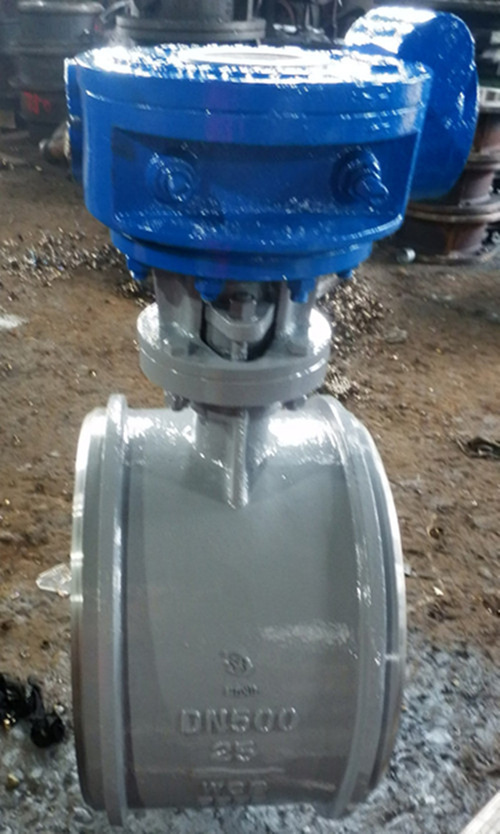

D363H/W系列对焊式硬密封蝶阀是我厂引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。D363H/W系列对焊式硬密封蝶阀的详细资料：

主要技术参数

公称通经DN（mm)	DN（100～1200）mm、in4～48
公称压力PN（MPa)	强度试验(1.5×PN)密封试验(1.1×PN)
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、蒸汽、热水、油品
驱动方式	蜗轮传动、电动、气动、液动
压力等级	ANSI 150Lb磅级/PN25
焊接标准	GB12224、ANSI B16、25、DIN2559

公称通径		L	Dn	H1	H2	H	DO
in	mm	L	Dn	H1	H2	H	DO
3	76	114	89.1	186	90	230	160
4	100	127	114.3	195	100	239	160
5	125	140	139.8	208	113	252	160
6	150	140	165.2	240	130	284	160
8	200	152	216.3	265	202	307	200
10	250	165	267.4	295	235	337	200
12	300	178	318.5	340	280	392	250
14	350	190	355.6	383	315	435	300
16	400	216	406.4	427	355	481	400
18	450	222	457.2	467	370	521	400
20	500	229	508	499	406	568	450
24	600	267	609.6	618	464	689	500
28	700	39	711.2	745	560	903	350*
32	800	318	812.8	809	630	967	350*
36	900	330	914.4	873	697	1030	350*
42	1050	410	1066.8	964	777	1122	350*

ANSI　300Lb
公称通径		L	Dn	H1	H2	H	DO
in	mm	L	Dn	H1	H2	H	DO
3	76	118	89.1	242	108	286	160
4	100	190	114.3	204	108	248	160
5	125	200	139.8	214	120	258	160
6	150	210	165.2	259	135	301	200
8	200	230	216.3	276	202	318	200
10	250	250	267.4	313	235	365	250
12	300	270	318.5	363	280	415	300
14	350	290	355.6	406	315	458	400
16	400	310	406.4	441	355	510	450
18	450	330	457.2	523	370	591	500
20	500	350	508	602	420	740	350*
24	600	390	609.6	695	490	833	350*

订货须知：

一、①对焊式硬密封蝶阀产品名称与型号②对焊式硬密封蝶阀口径③对焊式硬密封蝶阀是否带附件以便我们的为您正确选型④对焊式硬密封蝶阀的使用压力⑤对焊式硬密封蝶阀的使用介质的温度。
二、若已经由设计单位选定良科阀门公司的对焊式硬密封蝶阀型号，请按对对焊式硬密封蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的良科阀门公司专家为您审核把关。
