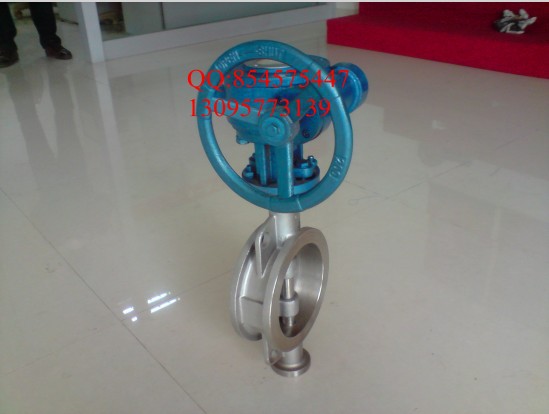

D373H手动对夹蝶阀

产品名称： 手动法兰蝶阀

产品型号：D373H

产品口径： DN50-1500

产品压力： 1.0-6.4Mpa
产品材质： 铸钢、不锈钢、合金钢等

（如有疑问欢迎来电咨询13095773139  QQ:854575447）

 D373弹性硬密封对夹蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的最佳装置。

特点

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。

采用标准

设计标准 :GB/T12238-1989
法兰连接尺寸:
 GB/T9113.1-2000；GB/T9113.2-2000
 GB/T9115.1-2000；GB/T9115.2-2000
 结构长度:GB/T12221-1989
 压力试验:GB/T13927-1992；JB/T9092-1999


主要技术参数

公称通径 :DN（mm） 50～1200
公称压力 :PN（MPa） 0.6 1.0 1.6 2.5 4.0

密封试验 :0.66 1.1 1.76 2.75 4.4
气密封试验 :0.6 0.6 0.6 0.6 0.6
适用介质: 水、蒸气、油品、酸类腐蚀性等。
驱动方式: 手动、蜗轮传动、气动、电动
适用温度 碳钢 :-29℃～600℃ 不锈钢-40℃～600℃


主要零件的材质
阀体 :铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 :铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈 :不锈钢、聚内脂、抗磨材料
阀杆 :2Cr13、1Cr13不锈钢、铬钼钢
填料 :柔性石墨

三偏心特点及原理

1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形

当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。

 D373H手动蝶阀主要外形连接尺寸单位:mm)
