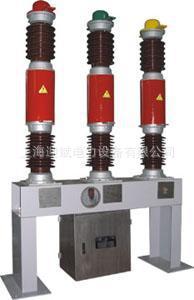

LW8-40.5型六氟化硫断路器是三相交流50Hz户外高压电器设备，适用于40.5KV输配电系统的控制和保护，也可用作联络断路器及开合电容器组场合。
2、主要特点
产品开断性能优良，采用压气式灭弧室，燃弧时间短，电寿命长，在额定电压下连续开断31.5kA短路电流达21次不检修，不更换六氟化硫气体；机械可靠性高。机械寿命达3000次以上；能频繁操作，每台可装12只电流互感器，供用户选择。该产品采用新型MKZ型SF6指针式密度表，压力表读数不受温度变化的影响，使用方便。
断路器符合国家标准GB1984-89《交流高压断路器》和国际电工委员会标准IEC56出版物《高压交流断路器》的要求。
该产品配用CT14型弹簧机构。
3、主要技术参数

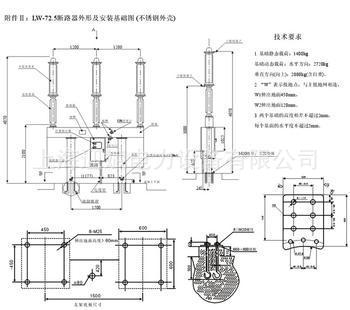

外形安装尺寸
|
序号 |
项目名称 |
参数 |
|
1 |
额定电压（kV） |
40.5 |
|
2 |
额定电流（A） |
2000 |
|
3 |
额定短路开断电流（kA） |
31.5 |
|
4 |
额定失步开断电流（kA） |
7.9 |
|
5 |
额定开合单个电容器组电流（A） |
400 |
|
6 |
额定操作顺序 |
分-0.3s-合分-180s-合分 |
|
7 |
SF6气体额定充气压力（MPa） |
0.45 |
|
8 |
分闸时间（ms） |
≤60 |
|
9 |
合闸时间（ms） |
≤100 |
|
10 |
刚分速度（m/s） |
3.4 |
|
11 |
刚合速度（m/s） |
3.2 |
|
12 |
断路器重量（kg） |
1400 |
4 、CT14弹簧机构主要参数
|
合闸线圈 |
a.c.220V,3.5A |
d.c.110V,3.6A |
d.c.220V,1.8A |
|
分闸线圈 |
a.c.220V,3.5A |
d.c.110V,4.8A |
d.c.220V,2.4A |
|
电动机 |
a.c.220V,5A |
d.c.220V,5A |
d.c.110V,10A |
|
储能时间 |
≤15s |
5、使用环境条件
[1]海拔高度：≤3000m。
[2] 环境温度：-30℃～+40℃。
[3] 污秽等级：Ⅱ级、Ⅲ级、Ⅳ级。
[4] 相对湿度：日平均不大于95%，月平均不大于90%（25℃）。
[5] 风压：不大于700Pa（相当于34m/s）。
[6] 没有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场合。
