四线电阻触摸屏
目录
概述
技术参数
应用领域
概述
四线电阻触摸屏
四线电阻触摸屏，是要求输入灵活性和个人化应用的理想触摸解决方案：采用一体成型出线技术，和触摸屏专用基材，保证触摸屏精确、稳定、可靠和反应灵敏。四线电阻触摸屏，完全密封处理，彻底防水、防尘、防污染，符合IP65密封标准。具有低成本、低功耗和可以提供最小尺寸的技术特性。
四线电阻触摸屏，可以使用笔、手指、戴手套的手、信用卡等众多触摸介质，可以抵抗流质、食物和各种杂质，对各种污染具有非常强的适应性，在拥有良好的稳定性和可靠性的同时，具有轻便易组装和低成本等特点，是轻便移动设备、个人助理、工业控制、医疗仪器等使用频率高，使用者明确的应用系统的最理想的输入装置。
技术参数
屏幕结构：ITO Film与ITO Glass贴合，中间以DOT点进行隔离
出线电缆：与Panel一体成型
连接器：间距为2.54mm插座，标准AMP87499-9
触摸介质： 手指、戴手套的手、笔、信用卡等
屏幕厚度：1mm-5mm
屏幕尺寸： 2英寸-21英寸
分辨率： 4096x4096
响应时间： 少于8毫秒（手指输入）
触摸力度：15-40gr使用硬度为600直径为16mm硅脂状物
转换速度： 小于20ms
位置精度： 标准偏差小于2毫米
M触摸密度： 触摸分辨率 4096x4096触摸点
屏幕误差： 小于1.5%
供应电压： DC+5V
屏幕电阻： 200Ω-50Ω（between X1-X2）；200Ω～500Ω（between Y1-Y2)
绝缘电阻： 大于20MΩ在DC25V
静电保护 ：可以承受随意分布在屏幕表面15千伏电压的20次排放（per IEC 801-2;150pF and 150Ω）
透光率 ：75-85%（波长为550纳米时）
工作温度： -20℃-700℃
储存温度： -25℃-80℃
抗破坏性 ：3-12mm特殊工艺完全钢化的光学玻璃为基材。使用1磅在130cm高度使其自由落至玻璃中心点而玻璃不破损。
密封特性 ：高度密封材料将滤光装置、框体和防暴玻璃紧密密合，防止液体渗漏；
工作温度 ：-20C-70C
储存温度： -40C-85C
工作湿度： 90%RH在40℃（无结露）
储存湿度 ：90%RH在40℃（无结露）
密封性： 符合NEMA4和IP65标准
高温存储： 80℃测试240小时
低温存储： -25℃测试240小时
耐久性能： 莫氏硬度3H（按照ATSM D3363标准）
使用寿命： 单点触摸大于100万次（Polyester stylus )单点触摸大于500万次（Rubber stylus）
安规认证： FCC. CE、TUV、UL
应用领域
四线电阻触摸屏适用于手持式装置(PDA)、卫星定位系统(GPS)、工业控制系统(IPC)、资讯查询系统(kiosks)、医疗服务系统、互动式教

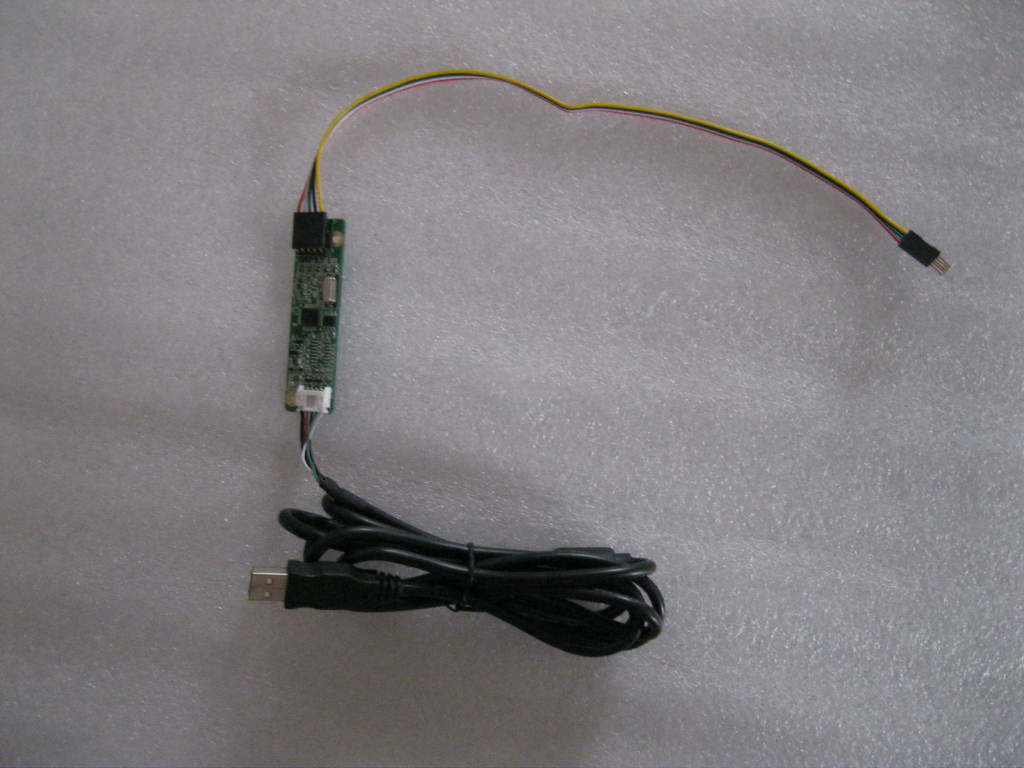

四线电阻整套连接图
