【产品名称】：接近开关
【规格型号】：FR12-2DN LJ12A3-2-Z/BX
【外形尺寸】：M12*1*50mm（毫米）
【检测距离】：2mm（毫米）
【工作电压】：DC 10-30V
【输出形式】：NPN三线常开 200mA
【检出方式】：电感式（线长2米）
【检测物体】：金属（铁钢铜铝等）
———————————————————————————————————————
本公司努力实现管理现代化，通过ISO9001国际质量体系认证。公司产品有8大类1000多种，通过3C认证，部分产品通过欧共体CE认证，产品销售遍及世界各地。
传感器是工业自动化必不可少的关键部位，被广泛应用于各种机械、机床制造业及纺织、造纸、烟草、轻工、食品、化工、矿山、冶金等行业，作限位、定位检测，自动计数，测速，自动保护，工业生产自动流水线及微机信号，数控装置等应用，对提高自控系统先进性和可靠性，具有巨大作用。
型号参数说明 | FR12-系列 | ||
型号（埋入式） | 型号（非埋入式） | ||
直流型 | NPN三线 常开 | FR12-2DN | FR12-4DN |
NPN三线 常闭 | FR12-2DN2 | FR12-4DN2 | |
NPN四线一开一闭 | FR12-2DN3 | FR12-4DN3 | |
PNP三线 常开 | FR12-2DP | FR12-4DP | |
PNP三线 常闭 | FR12-2DP2 | FR12-4DP2 | |
PNP四线一开一闭 | FR12-2DP3 | FR12-4DP3 | |
二线 常开 | FR12-2DO | FR12-4DO | |
二线 常闭 | FR12-2DC | FR12-4DC | |
交流型 | 二线 常开 | FR12-2AO | FR12-4AO |
二线 常闭 | FR12-2AC | FR12-4AC | |
检测距离 | 2mm±10% | 4mm±10% | |
检测物体 | 金属 | ||
标准检测物体 | 铁12x12x1mm | ||
电源电压 | 直流（NPN，PNP，二线）型：10-30VDC， 交流型：90-250VAC | ||
静耗电流 | 直流（NPN，PNP，二线）型：3mA/12V， 5mA/24V， 交流型：2mA以下 | ||
响应频率 | 直流型:500Hz，交流型:20Hz | ||
输出电流 | 阻抗性负载:最大200mA， 感抗性负载:最大100mA | ||
回路保护 | 直流型:反连接，浪涌吸收 | ||
环境温度 | 温度：-25℃--- +75℃（但不结冰） | ||
残余电压 | 直流（NPN，PNP）三线型：1.5V以下， 直流二线型：3V以下，交流型：8V以下 | ||
绝缘阻抗 | 50MΩ 以上 （用DC500V摇表，带电部分一起和壳体间） | ||
耐电压 | AC1500V 50/60Hz，1分钟， 带电部分一起与壳体间 | ||
防护等级 | IP67（IEC规格） | ||
接线图：

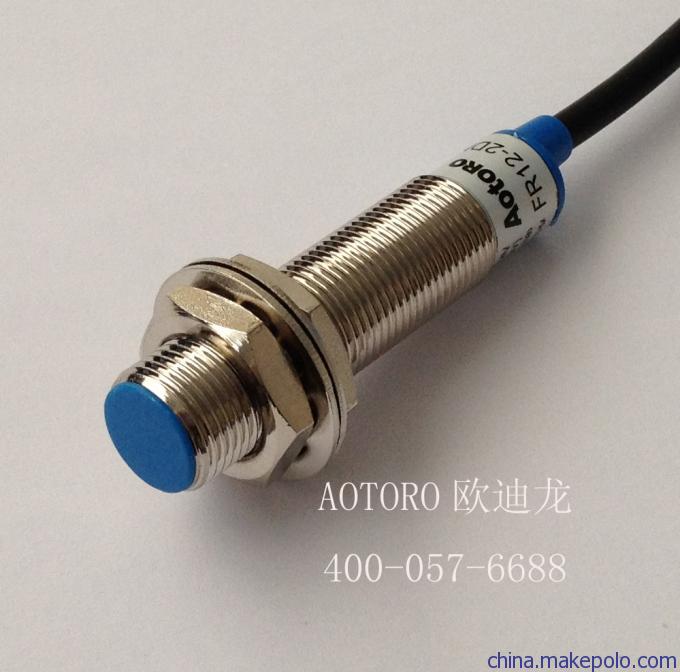

图片：
