球磨机的用途，球磨机的结构，球磨机的特点，格子球磨机技术参数。郑州科恒选矿设备厂给您详解。

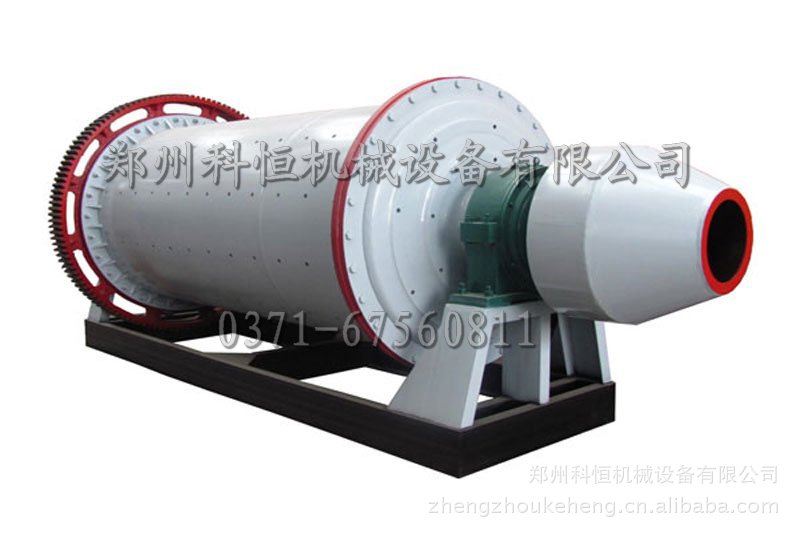

球磨机用来粉磨各种矿石及其他物料，被广泛地应用于选矿、建筑及化工工业等国民经济各部门。
球磨机除排矿端安装有排矿格子板外，其他都和溢流型球磨机相似。格子型球磨机的排矿端盖及格子板构造如下图所示。

在排矿端的带有中空轴颈的端盖内，装有轴承内套和排矿格子。排矿格子由中心衬板、格子衬板和簸箕形衬板等组成。在端盖的内壁上铸有八根放射状的筋条，将端盖分成八个扇形室，在每个扇形室内安装簸箕形衬板，并用螺钉固定在端盖上，然后将格子板安装在由簸箕衬板所形成的每个扇形室上。格子衬板有两种结构形式：一种是由两块合成一组，由楔铁压紧，楔铁则用螺钉穿过筋条固紧在端盖上，中心部分用中心衬板止口托住，以免它们倾斜和脱落；另一种是把两块合成一块，直接用螺钉固定。中心衬板是星形的，它由两块组成，用螺钉固定在筋条上。 　　
格子衬板上的孔是倾斜排列的，孔的宽度向排矿端逐渐扩大，可以防止矿浆倒流和粗粒堵塞。矿浆在排矿端下部通过格子衬板上的孔隙流入扇形室，然后随筒体转到上部并沿孔道排出。中空轴颈内镶有耐磨内套，且一端制成喇叭形叶片，以便于引导矿浆顺叶片流出磨机。由于这种磨矿机矿浆是通过格子板排矿装置排出，因此称为格子型球磨机。



球磨机技术性能
型号	直径 mm	长度mm	转速r/min	有效容积	最大装球量 t	处理能力t/h	电动机
							型号
MQG0909	900	900	39.2	0.45	0.96	0.16～0.8	Y200L－8
MQG0918	900	1800	39.2	0.9	1.92	0.33～1.6	Y225M－8
MQG1212	1200	1200	31.33	1.1	2.4	0.16～2.6	Y250M－8
MQG1224	1200	2400	31.33	2.2	3.96	0.3～4.3	Y315S－8
MQG1515	1500	1500	29.2	2.2	5	1～3.5	JR115－8
MQG1530	1500	3000	29.2	4.4	8.6	2～6.8	JR125－8
MQG1830×6400	1830	6400			19.5	6～15	JR137－8
MQG1830×7000	1500	3000			21.5	6～16	JR138－8
MQG2430	2400	3000	20.59	11.4	22.5	7.2～9.0	YR4005－8
MQG2740	2700	4000			40	25～38	TDMK400－32
MQG2745	2700	4500			40	25～38	TDMK500－32

球磨机特点：
1.该球磨机传动采用滚动轴承代替滑动轴承，摩擦力大大降低，起动容易、节能显著；
2.它的出料端采取了锥体设计，这样既增加了容积，又迫使锥体端的钢球分级，愈接近出口，钢球直径愈小，增加了反复研磨的作用,便物料的精细程度进一步提高；
3.它采用沟槽式环型衬板，增加了球矿接触表面，加强了研磨作用，且对矿石有提升能力，降低了功率；
4.它采用整体机架，便于土建施工和设备安装。
