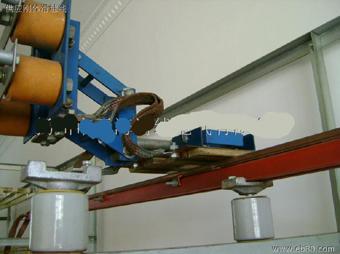

供应刚体滑线,滑触线集电器 单极集电器 行车集电器

| 主要技术指标 |
| 指标内容 | 指标值 | | 工作环境湿度 | ≤95%,允许短时凝露 | | 工作环境温度 | -45℃~+150℃ | | 耐受电流试验 | 10倍额定电流1S | | 绝缘介电强度 | 工频交流10000V 1min 无击穿闪络现象 | | 绝缘电阻 | IV级 | | 污染等级 | R>10MΩ | | 工作电压 | AC:600V-6000V(50~60Hz) | | 集电器运行速度 | U:360 m/min |
|
| |
| 1、BHGP拼装型 |

|
| 主要技术参数 |
| 序号 | 型号规格 | 截面积m2 | 截流量A | 电阻Ω/km | 阻抗Ω/km | | 1 | BHGP-85/400 | 85 | 400 | 0.2118 | 0.2896 | | 2 | BHGP-110/500 | 110 | 500 | 0.1636 | 0.2545 | | 3 | BHGP-170/630 | 170 | 630 | 0.1059 | 0.2098 | | 4 | BHGP-240/800 | 240 | 800 | 0.0750 | 0.1888 | | 5 | BHGP-320/1000 | 320 | 1000 | 0.0563 | 0.1730 | | 6 | BHGP-420/1250 | 420 | 1250 | 0.0429 | 0.1653 | | 7 | BHGP-550/1600 | 550 | 1600 | 0.0327 | 0.1541 | | 8 | BHGP-700/2000 | 700 | 2000 | 0.0257 | 0.1421 | | 9 | BHGP-170Ⅱ/1250 | 340 | 1250 | 0.0529 | 0.1533 | | 10 | BHGP-240Ⅱ/1600 | 480 | 1600 | 0.0375 | 0.1451 | | 11 | BHGP-320Ⅱ/2000 | 640 | 2000 | 0.0282 | 0.1347 | | 12 | BHGP-420Ⅱ/2500 | 840 | 2500 | 0.0215 | 0.1286 | | 13 | BHGP-550Ⅱ/3150 | 1100 | 3150 | 0.0164 | 0.1068 | | 14 | BHGP-700Ⅱ/4000 | 1400 | 1400 | 0.0129 | 0.1060 |
|
| |
| 2、BHGF复合型 |

|
| 主要技术参数 |
| 序号 | 型号规格 | 截面积m2 | 截流量A | 电阻Ω/km | 阻抗Ω/km | | 1 | BHGF-100/500 | 100 | 500 | 0.180 | 0.2594 | | 2 | BHGF-150/630 | 150 | 630 | 0.120 | 0.2198 | | 3 | BHGF-200/800 | 200 | 800 | 0.090 | 0.1957 | | 4 | BHGF-300/1000 | 300 | 1000 | 0.060 | 0.1741 | | 5 | BHGF-400/1250 | 400 | 1250 | 0.045 | 0.1640 | | 6 | BHGF-500/1600 | 500 | 1600 | 0.036 | 0.1556 | | 7 | BHGF-650/2000 | 650 | 2000 | 0.028 | 0.1466 | | 8 | BHGF-800/2500 | 800 | 2500 | 0.023 | 0.1416 | | 9 | BHGF-1000/3150 | 1000 | 3150 | 0.018 | 0.1261 | | 10 | BHGF-1200/3500 | 1200 | 3500 | 0.015 | 0.1173 | | 11 | BHGF-1400/4000 | 1400 | 4000 | 0.013 | 0.1112 | | 12 | BHGF-1800/5000 | 1800 | 5000 | 0.010 | 0.0911 |
|
| |
| 3、BHGZ整体型 |

|
| 主要技术参数 |
| 序号 | 型号规格 | 截面积mm2 | 截流量A | 电阻Ω/km | 阻抗Ω/km | | 1 | BHGZ-800/2500 | 800 | 2500 | 0.023 | 0.1079 | | 2 | BHGZ-1000/3150 | 1000 | 3150 | 0.018 | 0.1031 | | 3 | BHGZ-1200/3500 | 1200 | 3500 | 0.015 | 0.1021 | | 4 | BHGZ-1400/4000 | 1400 | 4000 | 0.013 | 0.1004 | | 5 | BHGZ-1800/5000 | 1800 | 5000 | 0.010 | 0.0972 | | 6 | BHGZ-2300/6000 | 2300 | 6000 | 0.008 | 0.0784 |
|
| |
| 4、BHGQ嵌入型 |

|
| 主要技术参数 |
| 序号 | 型号规格 | 截面积mm2 | 截流量A | 电阻Ω/km | 阻抗Ω/km | | 1 | BHGQ-85/100 | 85 | 400 | 0.2118 | 0.2896 | | 2 | BHGQ-110/500 | 110 | 500 | 0.1636 | 0.2545 | | 3 | BHGQ-170/630 | 170 | 630 | 0.1059 | 0.2098 | | 4 | BHGQ-240/800 | 240 | 800 | 0.0750 | 0.1888 | | 5 | BHGQ-320/1000 | 320 | 1000 | 0.0563 | 0.1730 | | 6 | BHGQ-420/1250 | 420 | 1250 | 0.0429 | 0.1653 | | 7 | BHGQ-550/1600 | 550 | 1600 | 0.0327 | 0.1541 | | 8 | BHGQ-750/2000 | 750 | 2200 | 0.0240 | 0.1421 | | 9 | BHGQ-950/3150 | 950 | 3000 | 0.0189 | 0.1058 | | 10 | BHGQ-320Ⅱ/2000 | 640 | 2000 | 0.0282 | 0.1347 | | 11 | BHGQ-420Ⅱ/2500 | 840 | 2500 | 0.0215 | 0.1286 | | 12 | BHGQ-550Ⅱ/3150 | 1100 | 3150 | 0.0164 | 0.1068 | | 13 | BHGQ-770Ⅱ/4000 | 1400 | 4000 | 0.0129 | 0.1060 |
|
