易能宝热插拔保护增强HDMI高清线 1.4版 1.8米

3万伏静电保护  守护高清播放

【HDMI高清线常见的所谓烧芯片是什么原因？】

实际情况是HDMI热插拔时，端口经常被烧坏，也就是静电损坏，由于HDMI是非常高速的数字信号，就因为需要高速，在设计发送接收芯片时，采用的抗静电保护电路一般都只能耐5-8KV静电电压，但是实际生活中，如果环境干燥，同时又有产生静电电压的条件，上万V的静电电压是常见的，在设计考究的源端和显示端，一般都会牺牲一些电容余量而配置ESD保护电路.但是有的机器为了节省成本而没有ESD保护电路，就可能在带静电HDMI线插入时烧毁芯片。这一点，做HDMI线材测试的朋友肯定清楚，因为NA和TDR也有防静电要求，这个是同样的道理。

另外一个原因是我们的电网：中国的电源插座是2个插脚的，没有地线。一般用户在安装液晶电视和投影仪的时候，也不会另外接地线。这样更容易形成静电。

由于上述原因，在对HDMI进行热插拔时，就只能先拜关公，后拼人品了。

晶锐电子和开博尔合作推出了易能宝品牌的静电保护型HDMI线材，在HDMI接口中集成顶级ESD保护器件，单端口有15KV静电保护能力。在热插拔时，对未插拔端，静电被完全隔离（30KV内）；在拔插端，接口分离的过程中，静电保护电路始终在起到保护作用；其中包括半截针先分离后到接口完全分开，在此阶段系统进行停止HDMI输出工作。

【为什么选择易能宝HDMI高清线】

1、 全国首创热插拔保护，采用了两种专利技术热插拔保护增强；

2、 三万伏静电保护，守护高清播放；

3、 采用台湾联颖线材，高纯度无氧铜线芯，三重屏蔽；

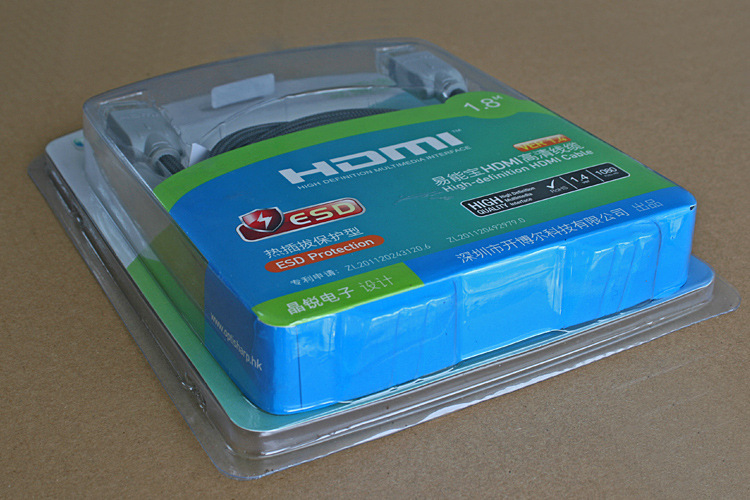

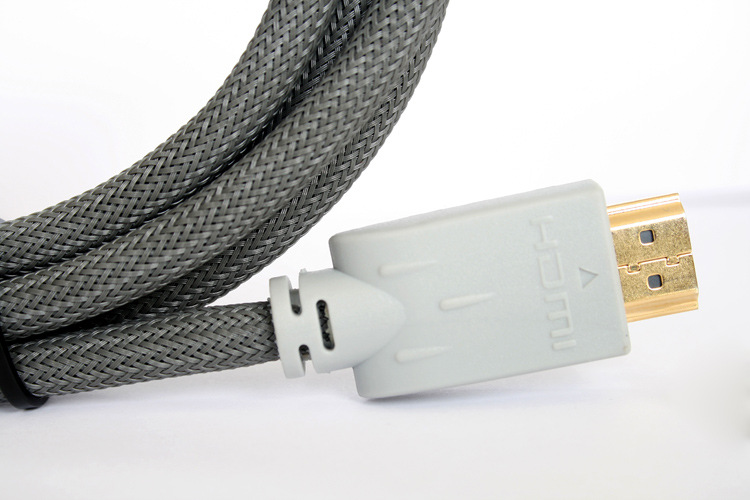

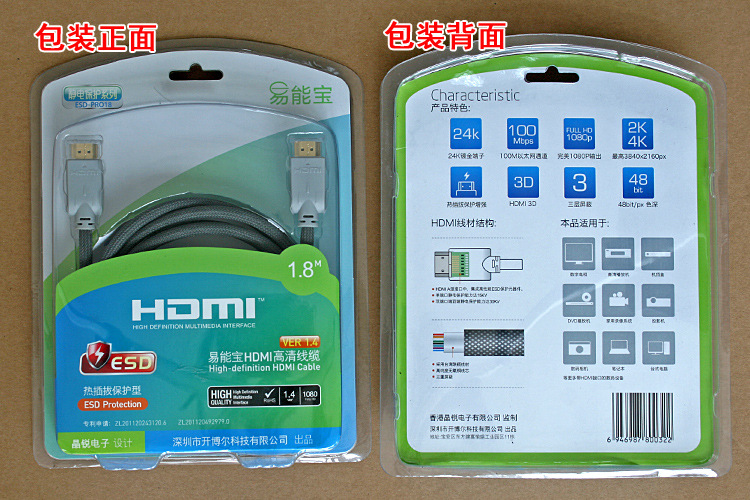

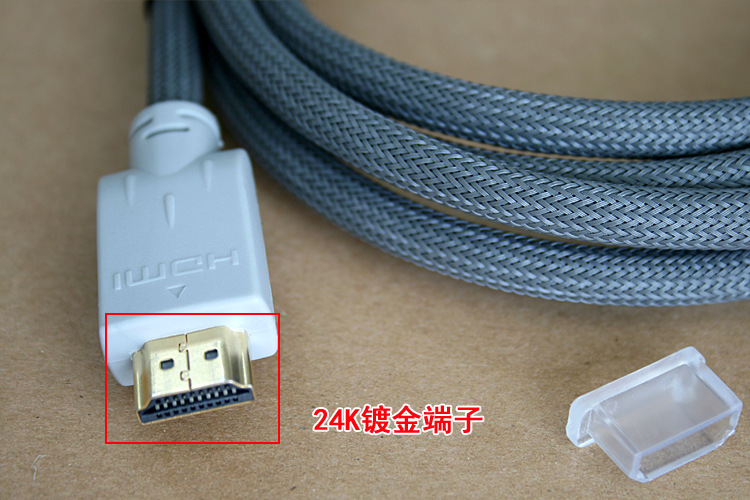

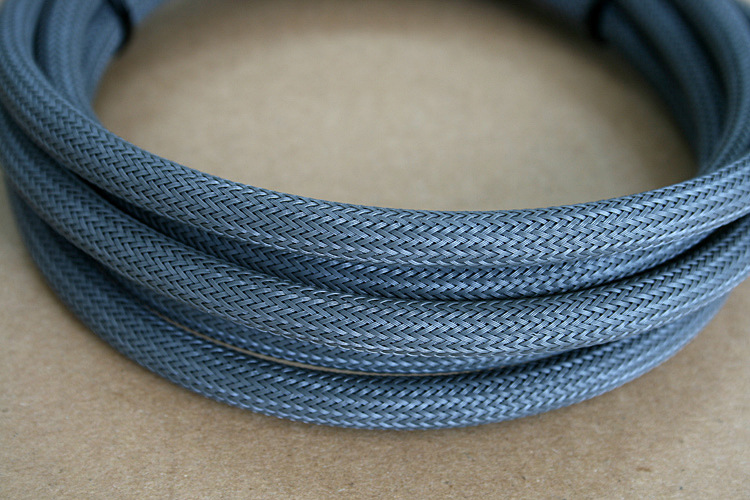

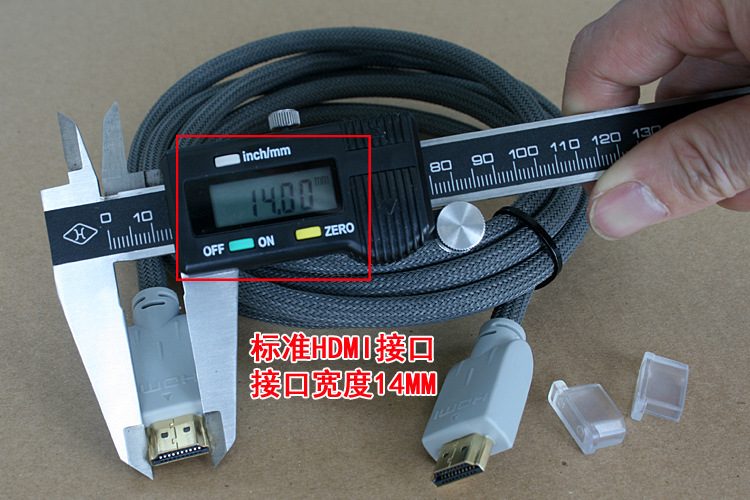

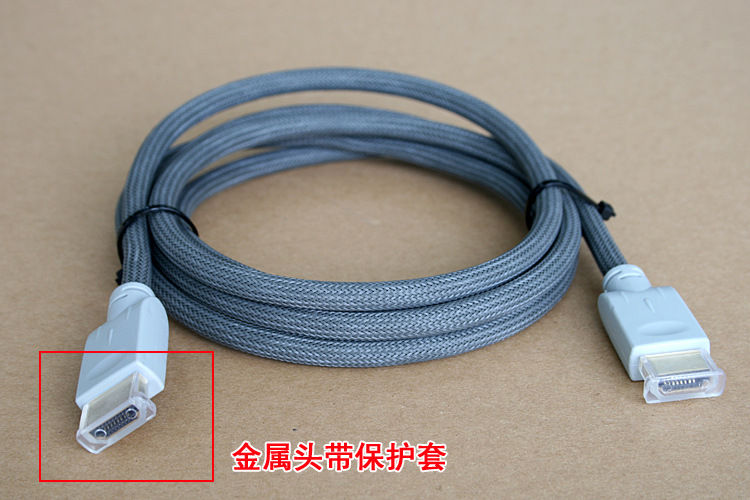

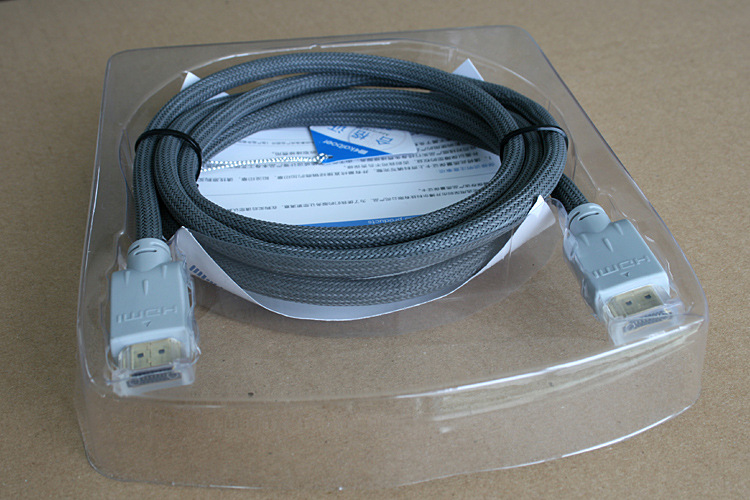

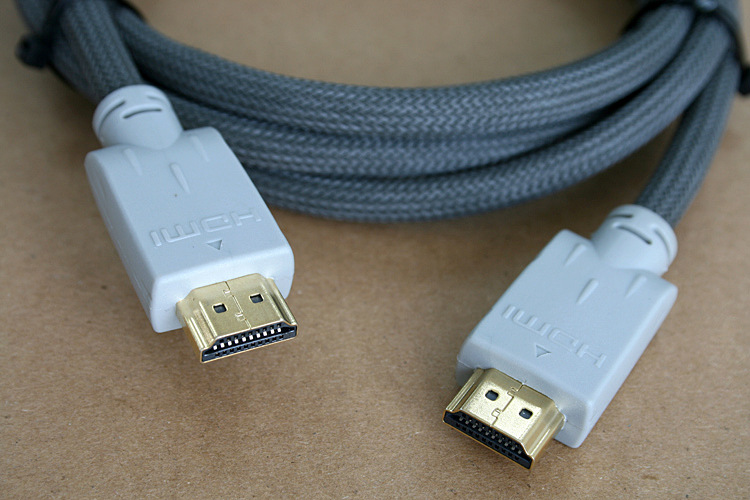

【实物拍摄】

【产品用途】

适用于数字电视、高清播放器、机顶盒、DVD播放机、家用录像系统、投影仪、数码相机、笔记本、台式电脑、PS3/XBOX游戏机、BD蓝光机、等离子电视、液晶电视、电浆电视、DV摄影机、有线电视机上盒、AV处理器、音响、功放、监视器、游戏机等。

【使用方法】

将线缆任一端的HDMI插头插入到电脑、DVD、游戏机等设备的数字音视频HDMI输出插座，插入时，需要垂直插入；

将线缆另一端的HDMI插头和显示器或高清液晶数字电视机的数字音视频HDMI插入插座连接起来，插入时，需要垂直插入；

【HDMI热插拔的背景知识】

在hdmi母头的第19针，安放一个半截的插针，在拔出HDMI的时候，这根HOT PLUG的针先断开连接，然后hdmi电路检测到断开后，通知输入输出设备，停止工作，起到热插拔的作用。

用户使用易能宝HDMI线材时，对未插拔端，静电被完全隔离（30KV内）；在拔插端，接口分离的过程中，静电保护电路始终在起到保护作用；其中包括半截针先分离后到接口完全分开，在此阶段系统进行停止HDMI输出工作。

因为高速信号和供电系统的原因，HDMI热插拔静电事故是很常见的现象；对投影仪、LCD TV等贵重设备构成威胁

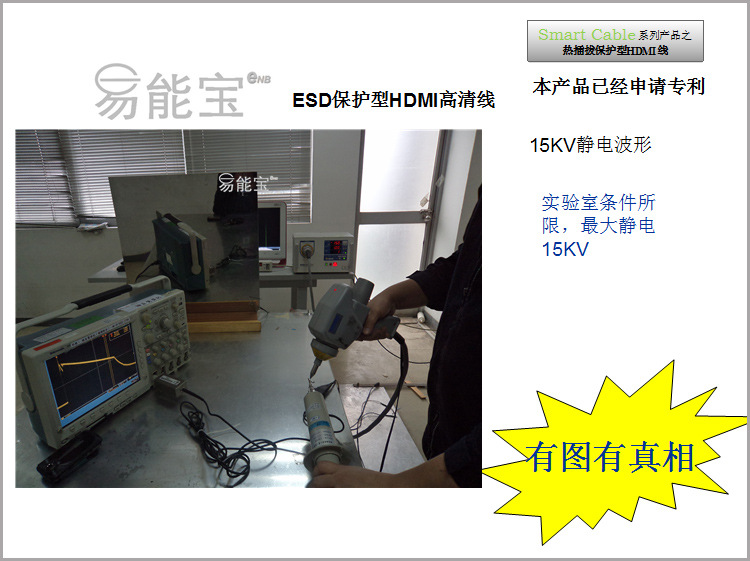

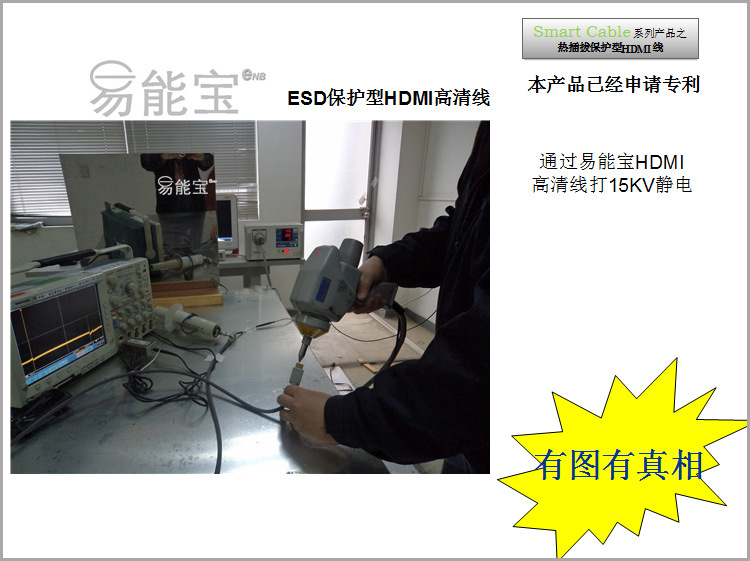

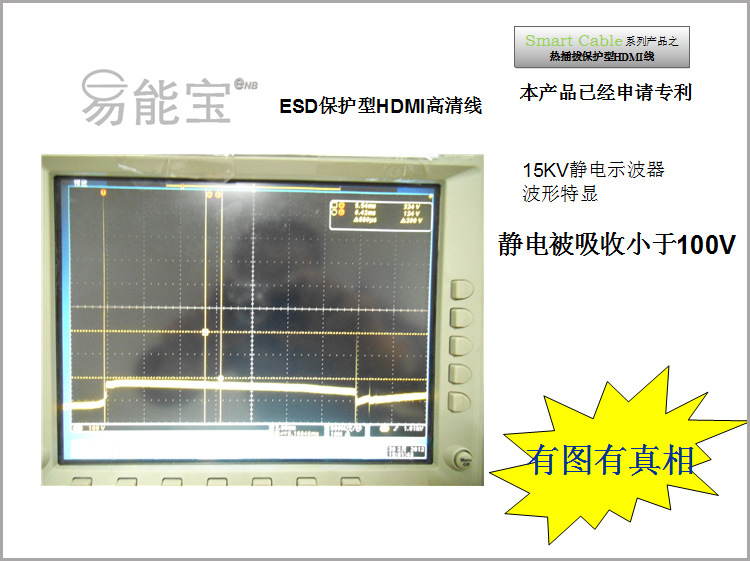

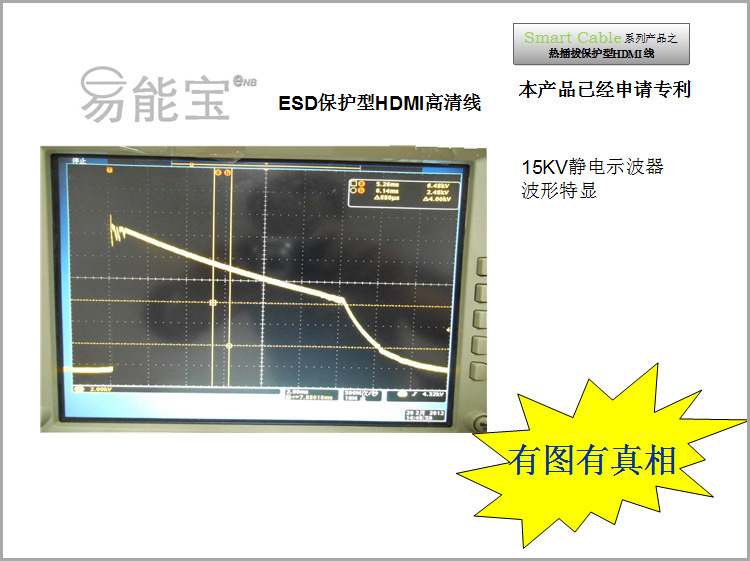

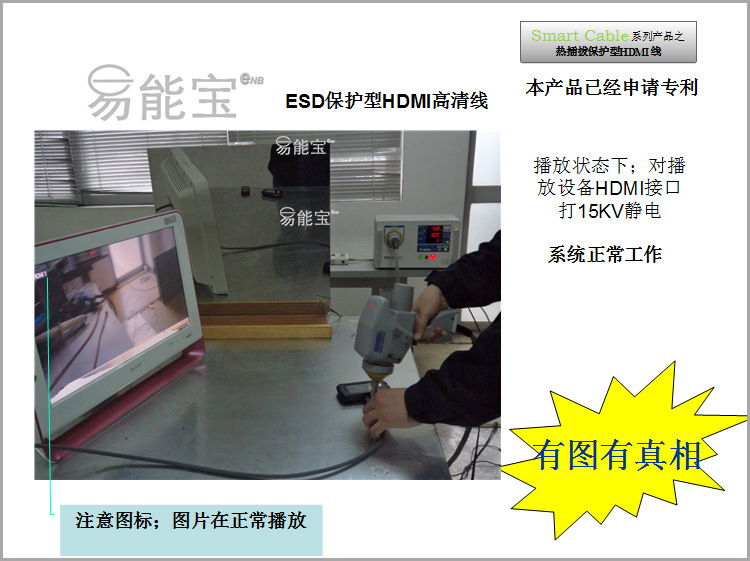

【实验室15KV静电测试】

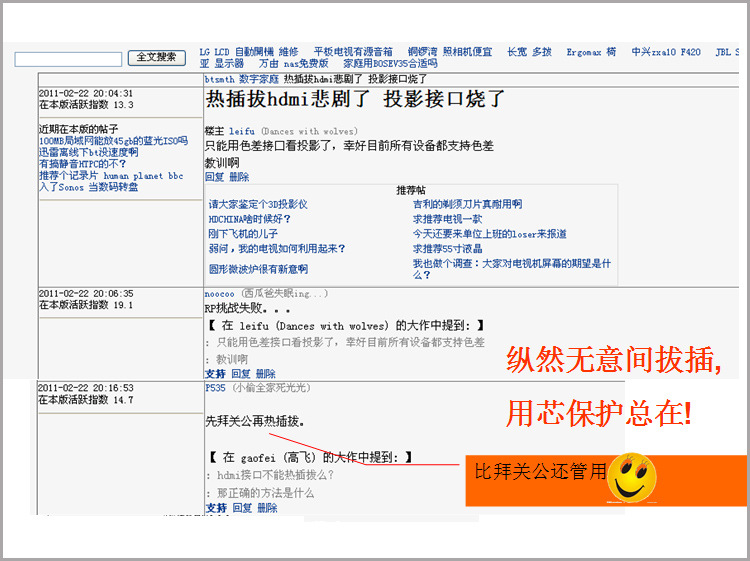

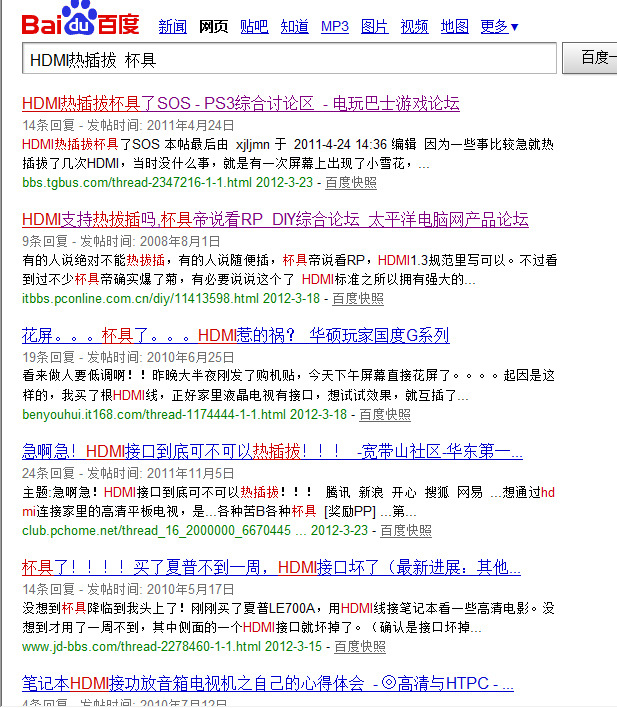

【百度HDMI热插拔出现问题的例子】
