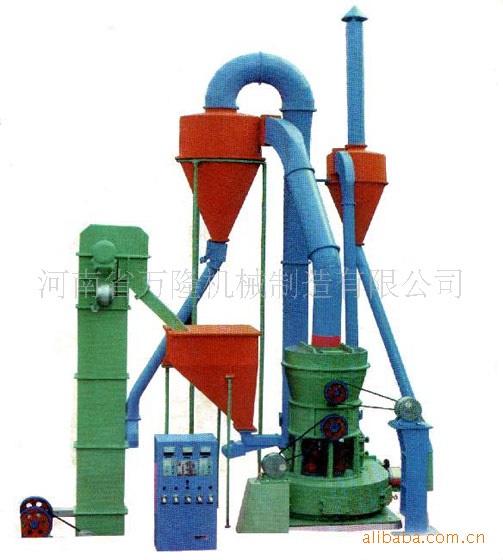

雷蒙磨粉机主要结构:
该机结构主要由主机、分析器、风机、成品旋风分离器、微粉旋风分离器及风管组成。其中,主机由机架、进风蜗壳、铲刀、磨辊、磨环、
罩壳组成。
雷蒙磨粉机工作原理:
工作时,将需要粉碎的物料从机罩壳侧面的进料斗加入机内,依靠悬挂在主机梅花架上的磨辊装置,绕着垂直轴线公转,同时本身自转,由于旋转时离心力的作用,磨辊向外摆动,紧压于磨环,使铲刀铲起物料送到磨辊与磨环之间,因磨辊的滚动碾压而达到粉碎物料的目的。
风选过程:物料研磨后,风机将风吹入主机壳内,吹起粉末,经置于研磨室上方的分析器进行分选,细度过粗的物料又落入研磨室重磨,细度合乎规格的随风流进入旋风收集器,收集后经出粉口排出,即为成品。风流由大旋风收集器上端的回风管回入风机,风路是循环的,并且在负压状态下流动,循环风路的风量增加部分经风机与主机中间的废气管道排出,进入小旋风收集器,进行净化处理。
雷蒙磨粉机性能特点
1、立体结构,占地面积小,成套性强,从块料到成品粉子独立自成一个生产体系。
2、成品粉子细度均匀,通筛率99%,这是其它磨粉设备难以具备的。
3、机传动装置采用密闭齿轮箱和带轮,传动平稳,运行可靠。
4、重要部件均采用优质钢材,耐磨件均采用高性能耐磨材料,整机耐磨性能高,运行可靠。
5、电气系统采用集中控制,磨粉车间基本可实现无人作业,并且维修方面。

雷蒙磨粉机的使用范围及说明:
本机广泛应用于石英、重结晶、方解石、钾长石、滑石、大理石、石灰石、白云石、莹石、石灰、活性白土、活性炭、膨润土、高岭土、水泥、磷矿石、石膏、石墨、玻璃、锰矿、钛矿、铜矿、铬矿、耐火材料、保温材料、煤焦、煤粉、碳黑、陶土、骨粉、钛白粉、氧化铁等莫氏硬度在9.3级以下,湿度在6%以下的非易燃易爆的矿产、建筑、化工、化肥等行业的300多种物料的高细制粉加工,成品粒度在60-325目(0.125毫米—0.044毫米)的范围内,根据需要少部分物料最高细度可达1000目(0.013毫米)。
雷蒙磨粉机的规格和性能参数:
列表1
| 3R1510 | 3R2115 | 3R2615 | 3R2715 | 4R2715 | 3R8830 | 3R9918 | 4R3216 | 5R4119 |
进料粒度mm | 5-8 | 15 | 20 | 20 | 15-25 | 15-25 | 15-25 | 25 | 30 |
成品粒度(mm) | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125- |
时产量(吨) | 1-10 | 1-18 | 2-25 | 2-28 | 3-30 | 3-34 | 3-45 | 3-38 | 6-76 |
中心轴转速 | 280 | 180 | 170 | 170 | 170 | 178 | 178 | 130 | 105 |
磨环内径 | 405mm | 640mm | 780mm | 830mm | 830mm | 910mm | 910mm | 970mm | 1280mm |
磨辊直径 | 150mm | 210mm | 260mm | 270mm | 270mm | 300mm | 300mm | 320mm | 410mm |
磨辊及磨环高度 | 100mm | 150mm | 150mm | 150mm | 150mm | 160mm | 180mm | 160mm | 190mm |
主机电机 | 7.5KW | 15KW | 18.5KW | 18.5KW | 22KW | 30KW | 37KW | 37KW | 75KW |
风机电机 | 5.5KW | 11KW | 15KW | 18.5KW | 18.5KW | 22KW | 30KW | 30KW | 55KW |
分析器电机 | 2.2KW | 2.2KW | 2.2KW | 2.2KW | 2.2KW | 3KW | 5.5KW | 5.5KW | 7.5KW |
列表2
| 型号 | 6R4525 | 5R4119 | 高强96 | 高强95 | 高强93 | 高强86 | 4R3216 | 3R90 | 3R85 | 3R75 | 3R65 | 3R60 | 微粉83 |
| 参数 | 4R90 | 4R85 | |||||||||||
| 进料粒度(mm) | ≤30 | ≤25 | ≤25 | ≤15 | ≤25 | ≤20 | ≤25 | ≤25 | ≤20 | ≤20 | ≤15 | ≤15 | ≤20 |
| 成品粒度(mm) | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.044 | 0.125-0.010 |
| 不同物料细度班产(t) | 16-120 | 8-60 | 4-55 | 3-38 | 3.5-40 | 3-33 | 4-45 | 3-35 | 2-28 | 1.5-20 | 1-18 | 0.5-8 | 0.5-12 |
| 中心轴转速(r/min) | 82 | 105 | 130 | 130 | 160 | 160 | 130 | 160 | 160 | 160 | 180 | 280 | 160 |
| 磨环直径(mm) | 1770 | 1400 | 1070 | 1050 | 1006 | 907 | 1070 | 970 | 880 | 860 | 720 | 490 | 907 |
| 磨辊直径(mm) | 450 | 410 | 320 | 310 | 300 | 270 | 320 | 300 | 270 | 260 | 210 | 140 | 270 |
| 磨辊高度(mm) | 250 | 190 | 160 | 170 | 160 | 150 | 160 | 160 | 150 | 150 | 150 | 100 | 150 |
| 主机电机 | y315m-4-132 | y280s-4-75 | y225m-4-45 | y225s-4-37 | y225m-8-30 | y225m-8-22 | y225s-4-37 | y225m-8-30 | y225m-8-22 | y225s-8-18.5 | y200L-8-15 | y160m-6-7.5 | y225m-8-22 |
| 风机电机 | y315m-4-132 | y250m-4-75 | y200L-4-37 | y200L-4-30 | y180m-2-22 | y160E-4-15 | y200L-4-37 | y180m-4-22 | y160L-4-15 | y160L-4-15 | y160m-4-11 | y132s-2-5.5 | y160L-4-15 |
| 分析器电机 | y160m-4-11 | yc200-4B-7.5 | yc120-4A-5.5 | yc122-4A-5.5 | y112m-6-3 | y112m-6-2.2 | yc120-4a-5.5 | y112m-6-2.2 | y112m-6-2.2 | y112m-6-202 | y112m-6-2.2 | y90L-6-1.1 | yc120-4A-4 |
万隆雷蒙磨粉机的售后服务:
售后服务:
企业宗旨:追求卓越品质,提供满意服务。
经营信条:产品让用户满意,服务让用户放心是万隆粉体机械永恒的追求。
服务宗旨:全线兼容、全程服务,使用户售前、售中、售后倍受协作与支持。
服务承诺:根据用户需求为用户设计专业的系统整体解决方案,满足客户需求。
1.保证为用户提供良好的售前、售后服务,为用户在定购前介绍产品性能及使用要求,提供有关资料,当好用户参谋。
2.用户需求进行技术培训,对重点用户进行质量跟踪、用户访问,及时根据用户需求改进产品性能,不断提高产品质量。
3.保证兑现产品“三包”,产品在“三包”期内确属产品质量问题,严格履行合同中规定的赔偿责任。
4.超过“三包”期限的产品,保证提供维修配件并根据用户需求做好维修服务工作。
5.对于产品的配件和易损件以出厂价优惠提供。
6.接到用户要求解决产品在使用中出现的问题通知后,本公司在1小时内作出初步响应,重大问题24小时到达现场。
7.需要技术服务的将派专业技术服务人员参加开箱验收和指导安装、调试工作,直到设备正常运转。如有必要公司免费为客户培训技术人员,让客户掌握设备的使用、维护和简单修理技术。在生产过程中一旦设备出现故障,公司在接到客户电话后的24小时内必须拿出明确的解决方案,并将以先恢复生产再追究责任的态度迅速解决问题
