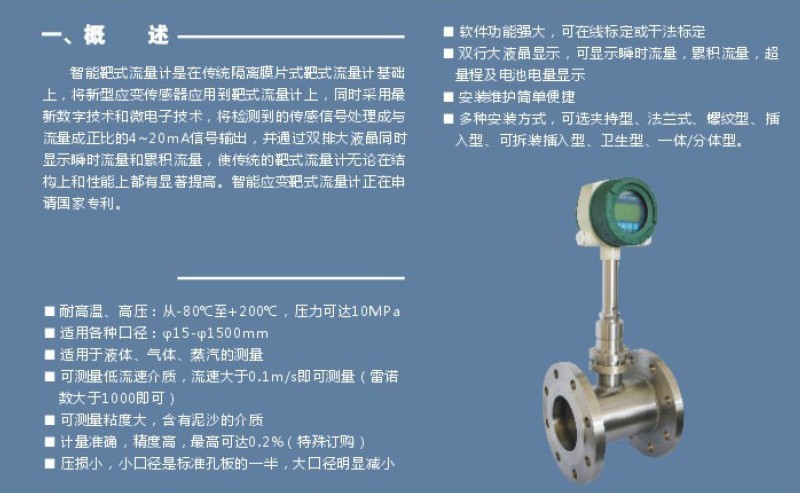

一、结构原理：

智能靶式流量计由1、变送器表头 2、弹力管传感器 3、靶杆 4、靶板 5、测量管组成。

根据不同介质工况条件，必须选用不同的弹力管传感器、靶杆、靶板、测量管结构形式。因此，用户需提供准确完整的工艺参数，这对应用好仪表至关重要。

二、工作原理：

当介质在测量管流动时，流动介质冲击在靶板上，使靶板收到一个冲击力F，靶的受力经靶板杆传递给弹力管传感器，使传感器受到这个力F的大小与流速V、介质密度P和靶板受力面积之间有如下关系：F=CAPV²/2g

公式中：F：靶板上受的力    C：阻力系数    A：靶板受力面积    P：介质密度     V²/2g：特征流速     其中V：介质流速
