概述
TM1803是三通道LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU 数
字接口、数据锁存器、LED 高压驱动等电路。通过外围MCU控制实现该芯片的单独辉
度、级联控制实现户外大屏的彩色点阵发光控制。本产品性能优良，质量可靠。采用SOP8
的封装形式。
二、特性说明
1、采用高压功率CMOS工艺
2、 输出端口耐压24V
3、 辉度调节电路（256级辉度可调）
4、串行接口级联接口
5、振荡方式：内置RC 振荡并根据数据线上信号进行时钟同步，在接受完本单元的数据后能自动将后续数据整形后通过数据输出端发送出去
6、 内置上电复位电路
7、 PWM控制端能够实现256级调节，扫描频率不低于400hz/s
8、 能通过一根信号线完成数据的接收与解码
9、 当刷新速率为30帧/s时，低速模式下级联数不小于512点

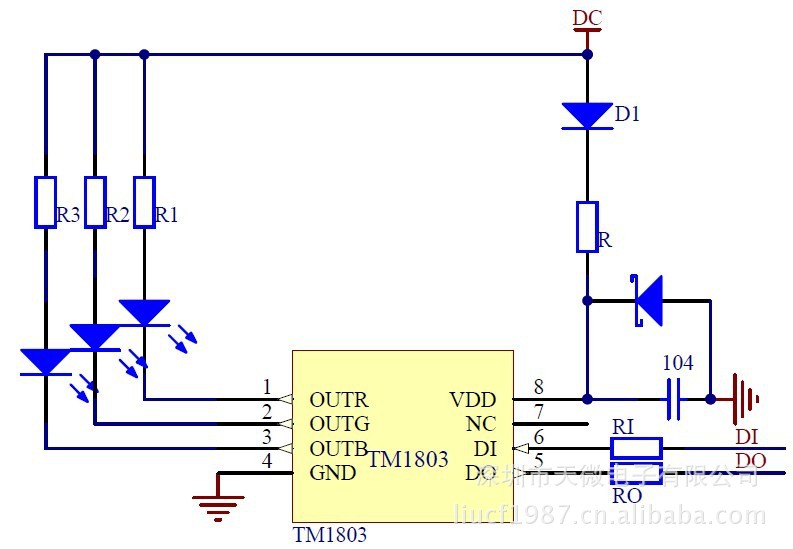

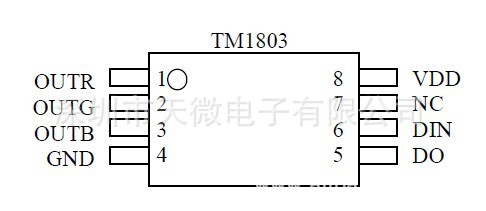

10、 封装形式：SOP8
11、 数据发送速度可达400Kbps
