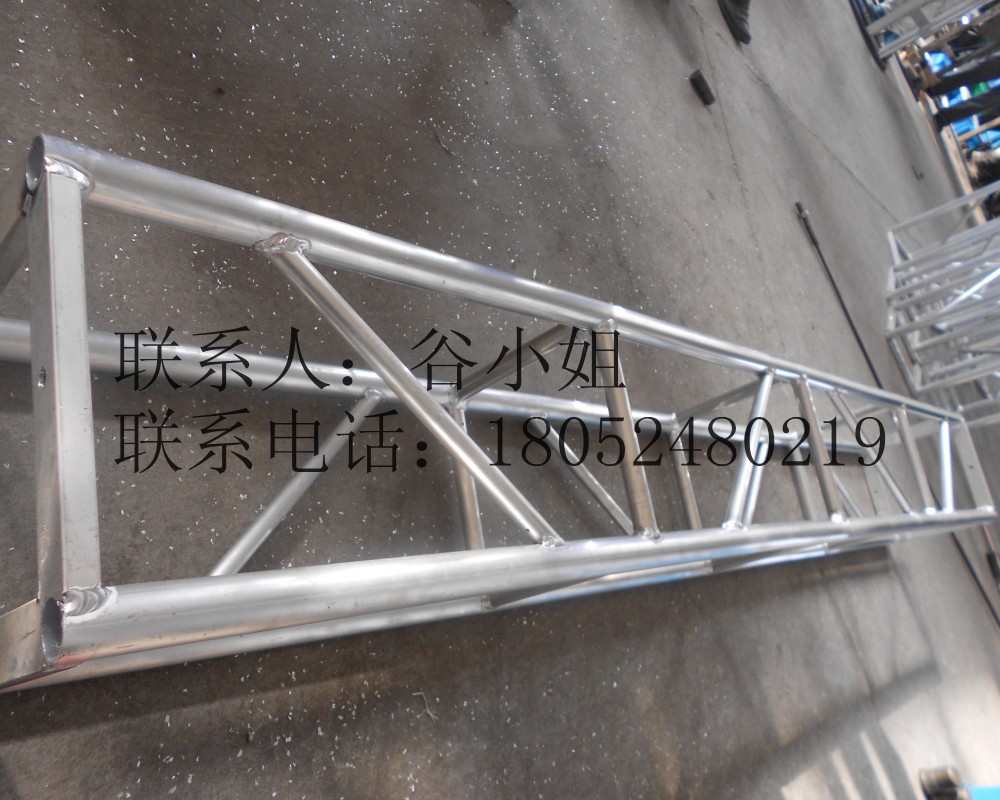

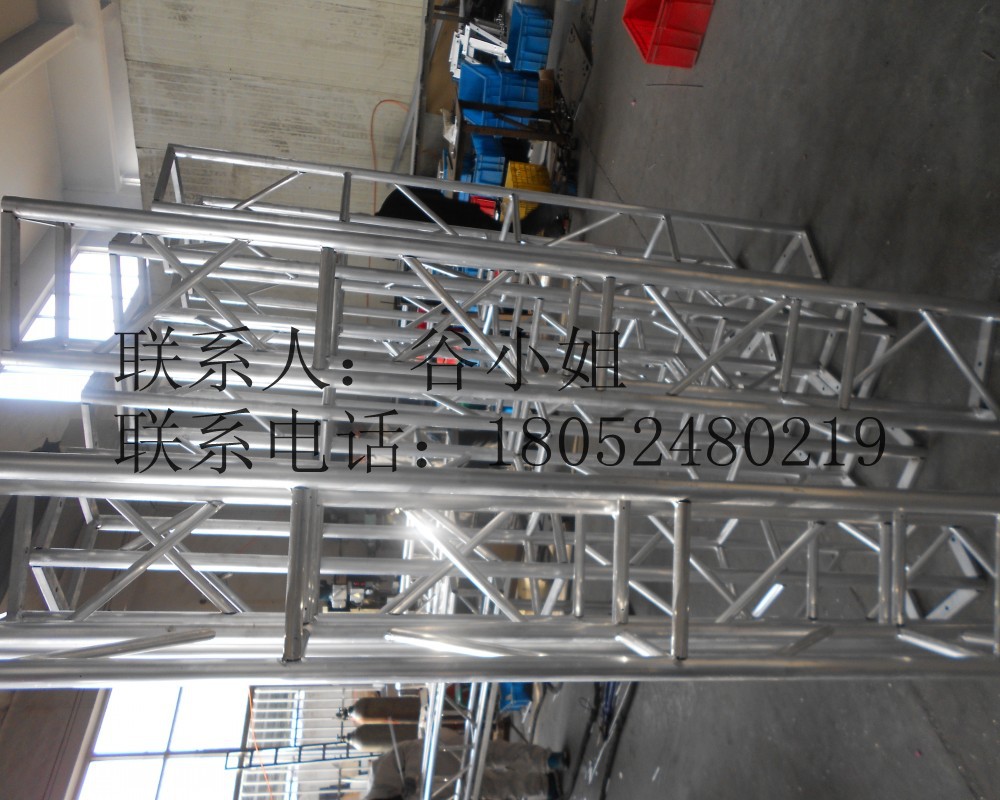

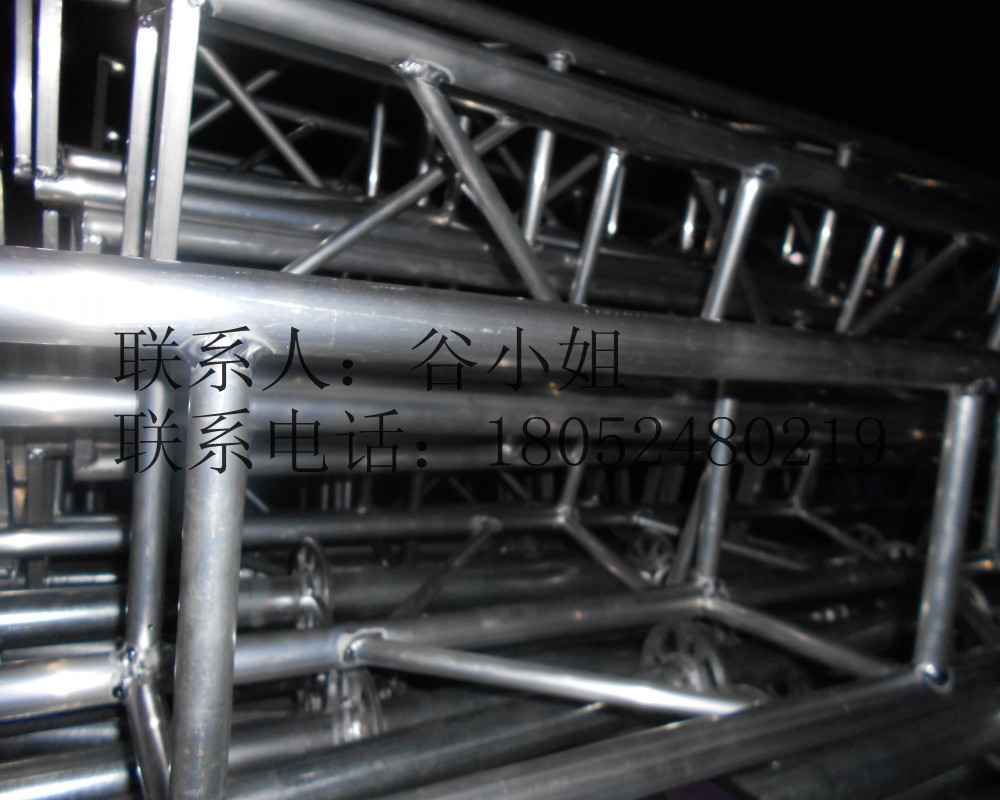

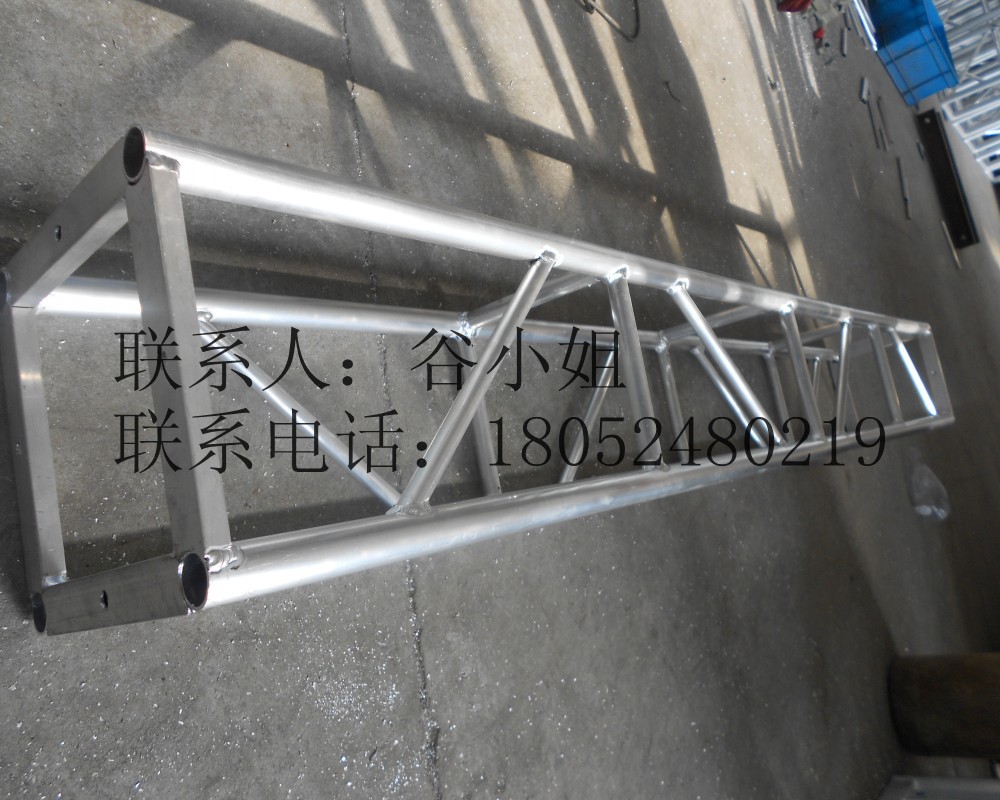

铝合金桁架  规格   使用说明

1）小型灯光架规格: 200mm*200mm 250mm*250mm 300*300mm（小）材料:32*2mm,25*2mm接口25*20*2mm目字方通
（2）中型灯光架规格:300mm*300mm 350mm*350mm 400mm*400mm 450mm*450mm 500mm*500mm 材料:主管50*3mm,辅管32*2mm,（辅管也可定做50*2mm）斜管25mm*2mm
（3）大型灯光架规格:500mm*600mm 520mm*760mm 600mm*760mm 材料:50mm*3,50mm*2mm,30mm*2mm

铝合金灯光架200*200mm 材料：主管32*2mm，斜管25*2mm，最大跨度8m，平均承受：80kg

铝合金灯光架250*250mm 材料：主管32*2mm，斜管：20*2mm，最大跨度：10m，平均总承受：100kg
铝合金灯光架300*300mm材料：主管50*3mm，副官32*2，斜管：25*2mm，最大跨度：12m，平均总承受：300kg
铝合金灯光架350*350mm材料：主管50*3mm，副官32*2，斜管：25*2mm，最大跨度：13m，平均总承受：400kg
铝合金灯光架 400*400mm 材料：主管50*3mm，副官32*2，斜管：25*2mm，最大跨度：15m，平均总承受：500kg
铝合金灯光架450*450mm 材料：主管50*3mm，斜管：25*2mm，最大跨度：17m，平均总承受：600kg
铝合金灯光架400*600mm 材料：主管50*3mm，斜管：25*2mm，最大跨度：18m，平均总承受：700kg
铝合金灯光架500*600mm材料：主管50*3mm，斜管：25*2mm，最大跨度：20m，平均总承受：1000kg
铝合金灯光架520*760mm材料：主管50*3mm，斜管：25*2mm，最大跨度：22m，平均总承受：1000kg
铝合金灯光架600*760mm 材料：主管50*3mm，斜管：25*2mm，最大跨度：24m，平均总承受：1000kg
铝合金灯光架1000*1000mm材料：主管50*4mm，斜管：25*2mm，最大跨度：26m，平均总承受：1000kg

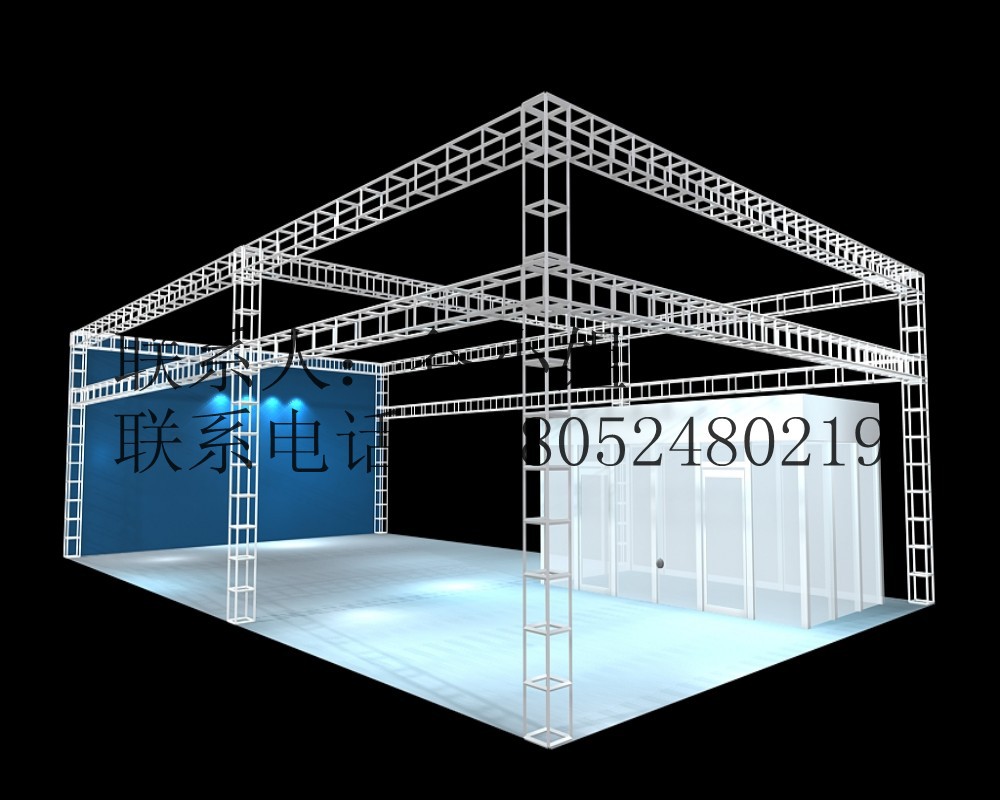

（4）灯光舞台搭建方法：
1、先在地上大致的位置摆好四个底座；
2、在每个底座的外侧插入斜支撑底下的部分；
3、把反头用螺丝固定在底座上；
4、在反头上套好方套；
5、把横梁链接起来；
6、把横梁的两端分别和两侧的两个方套对接链接好，此时横梁部分在地面上都组装完毕；

7、把立柱桁架平躺着连接好，然后把其中一端拧在反头上，另一端拧上横担，同时把吊挂葫芦和横担链接好，葫芦的作用是用来提升下面的横梁桁架；
8、多个人一起把立柱桁架慢慢竖起来，注意不要用力太大把立柱推到，然后固定好反头上面的螺丝；
9、立柱竖起后，把吊挂葫芦下面的挂钩通过吊带钩住下面的横梁；
10、4个人一起慢慢拽动吊挂葫芦把横梁拉起到人的头部左右位置；
11、在横梁上面装好灯光音响设备；
12、4个人在一起拽动吊挂葫芦到预定高度停止；
13、把斜支撑的一端和立柱拧紧，另外一端和底座的横支撑拧紧，这样就搭建完成了。
材质说明：斜支撑斜杆为铝合金横杆为钢铁、底座有铁的和铝的之分、横担为钢铁，桁架、方套、方头、反头全部为铝合金材质。

二．铝合金舞台：铝合金拼装舞台介绍：拼装铝合金舞台规格有1.22*1.22米或者1.22*2.44米。由支架，立柱，伸缩管，可调节底座，铝合金舞台板组合而成。每张舞台和相邻的舞台的立柱和支架是共用的，所以连接好后是一个整体非常牢固。拆装和安装方便，其铝合金舞台面是由胶片或钢化玻璃以及多层夹板与铝框构成,其具有较好的防火阻燃、耐磨损、无伤害、装饰性强等特点，铝合金舞台框采用高硬度铝合金材料，结构牢固，外观漂亮。
