TURBO图尔波电磁脉冲阀结构简介

除尘器所使用的电磁脉冲隔膜阀（电磁脉冲阀）内部设有两条气路，由电磁先导阀控制

其开通和关闭。由于先进的设计，使阀门具有良好的流通特性，压力损失极低。其精良的制造工艺，又保证了电磁阀在得到脉冲电信号时极为快速地开启（0.023-0.027秒）和在完成设定的脉冲宽度后迅速关闭，使得喷吹性能更为强大。

阀体和阀盖用铝合金压铸而成，用不锈钢螺栓相互连接。

通径在1 1/2”以下的阀门为单膜片阀，1 1/2”以上的阀门（含1 1/2”）为双膜片阀。先导阀膜片和脉冲阀主膜片采用的是内部带有特殊夹织物的加强橡胶制成，使得膜片具有极高的拉伸强度、抗老化性和极低的磨耗量，从而喷吹100万次不损坏。

电磁线圈按F级的绝缘等级铸在一个防护等级为IP65的插头内，绝不会受到外界条件

的干扰，因而500万次通电吸合不损坏。电磁线圈可以在脉冲阀芯上360°旋转并可在任一位置安装，极大方便了使用者的不同需求。外线接线盒也可4×90°旋转，既方便了接线又能防止在露天安装时雨水的进入。

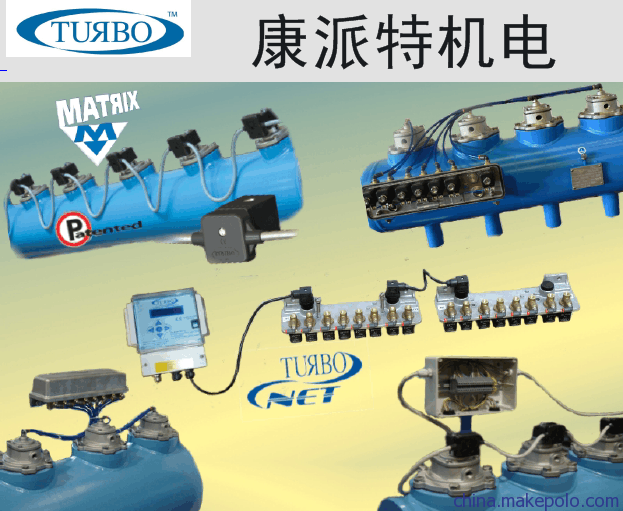

先导阀亦可安装在距脉冲阀体较远的控制盒内对脉冲阀进行远程气动控制。

TURBO图尔波脉冲阀还可选装消声器使之安静工作，在环保除尘的同时又避免了躁声污染周边环境。

意大利TURBO电磁阀全系列产品

电磁线圈500万次吸合不被击穿承诺

工作电压：交流（AC)24-11--230V/50-60HZ 19VA

               直流（DC) 24V 15W

02450-24V/AC

11050-110V/AC

22050-220V/AC

024DC-24V/DC

电磁线圈绝缘等级：F

电磁线圈性能：符合国际电工IEC335标准

电磁线圈允许电压波动：±10％

电磁线圈安装角度：360°

国内常用电磁线圈型号：TUBRO  ce 230/50-60Hz VA19

                                 TUBRO  ce V110/50-60Hz VA19

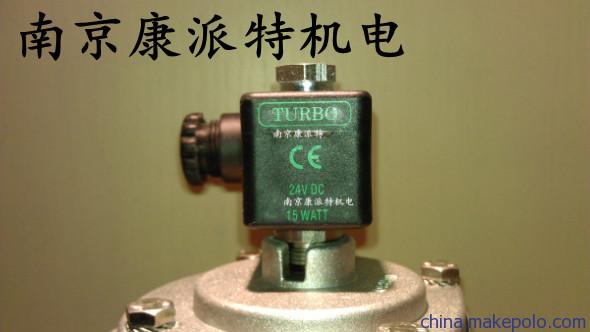

                                 TUBRO  ce 24V DC 15WATT

                                 TUBRO  ce V4/50-60Hz VA19

F系列内螺纹连接直角式脉冲阀:

FP20 FP25 FP40 FP55 FP65 FM20 FM25 FM40 FM55 FM65

D系列管接头连接直角式脉冲阀:

DP20 DP25 DP40 DM20 DM25 DM40

SQ系列淹没式阀(内螺纹连接）

SQP25 SQP35 SQM25 SQM35 SP25 SP40

SQ系列淹没式阀(插接）

SQP55 SQP65 SQP75 SQP100 SQM55 SQM65 SQM75 SQM100
