CS41W-16P不锈钢自由浮球式蒸汽疏水阀
CS41W不锈钢疏水阀详情：
不锈钢自由浮球疏水阀是国内外近年来最常用蒸汽疏水阀，能将蒸汽管网及供热设备中的凝结水及时排出，并阻止蒸汽泄露，广泛用于化工，石油，轻纺，造纸等工业。
工作原理：
不锈钢疏水阀根据浮力的原理， 使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。
结构特点：
1、能连续排水，性能稳定，排水量大，漏水量小。
2、能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
4、内部零件，均为不锈钢，抗腐蚀，耐磨损，寿命长。
5、自由浮球是阀内唯一的主要浮动部件，采用不锈钢高精度研磨的圆浮球。
主要外形及连接尺寸
产品型号
Produstion Type | 口径 | 尺寸Dimensions | DN | L | H | D | D1 | D2 | b | f | Z-φd | | 15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-φ14 | 20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | 25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | | 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | 32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | 40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | 50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
| 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | 65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-φ18 | 150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-φ23 |
CS41W不锈钢疏水阀主要零件材料 | 主要零件Main Part | 材料Material | 阀体Body | CF8 | 阀盖Donnet | CF8 | 阀座Seat | 不锈钢Atainless Steel | 过滤器Percolator | 不锈钢Atainless Steel |

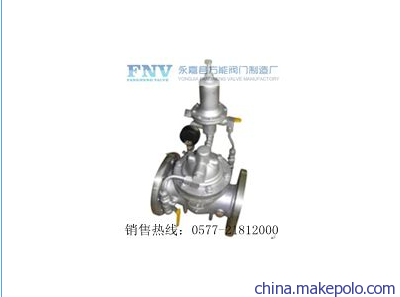

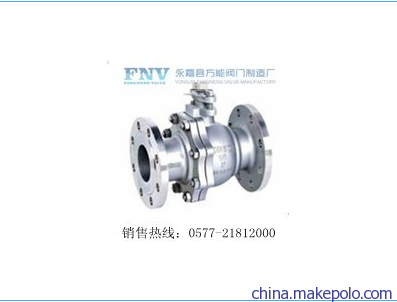

不锈钢阀门相关产品： | Q41F不锈钢球阀 | H41W不锈钢升降式止回阀 | H44W不锈钢旋启式止回阀 | | H42W不锈钢立式止回阀 | Z41W不锈钢闸阀 | J41W不锈钢截止阀 | | HH44X不锈钢微阻缓闭式止回阀 | QB1单口不锈钢排气阀 | CS49W不锈钢疏水阀 | | CS41W不锈钢疏水阀 | D71F不绣钢对夹四氟蝶阀 | D373W蜗轮硬密封对夹蝶阀 | | D943W电动不锈钢法兰硬密封蝶阀 | D343W不锈钢蝶阀 | D673W不锈钢气动蝶阀 | | 不锈钢微阻缓闭式止回阀 | 不锈钢多功能水泵控制阀 | 不锈钢泄压阀 | | 不锈钢缓闭式止回阀 | 不锈钢减压稳压阀 | 不锈钢遥控浮球阀 |
|
