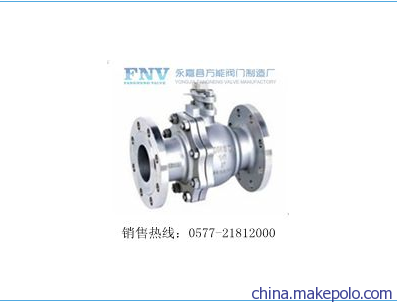

Q41F-16P不锈钢球阀产品概述
球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。 不锈钢球阀主要零部材料 序号
NO
| 零件名称 | 材质 | | GB | ASTM | | 1 | 阀体 | WCB | A2116-WCB | | 2 | 密封圈 | PTFE | PTFE | | 3 | 球体 | 1C18Ni9Ti | SS304 | | 4 | 螺母 | 35 | A194-2H | | 5 | 螺柱 | 35CrMoA | A193-B7 | | 6 | 石体 | WCB | A216-WCB | | 7 | 垫片 | 柔性石墨+不锈钢 | B12.10-304F/.G | | 8 | 填料 | PTFE | PTFE | | 9 | 填料压盖 | WCB | A2116-WCB | | 10 | 定位片 | 25 | A105 | | 11 | 挡圈 | 65Mn | AISI 1066 | | 12 | 手柄 | K33 | A47-667
Gr.32510 | | 13 | 阀杆 | 1Cr33 | A276-410 | | 14 | 螺钉 | 35 | A193-B7 | | 15 | 止推垫片 | PTFE | PTFE |
不锈钢球阀技术规范| 设计依据 | 国标系列 | 美标系列 | | 设计标准 | GB/T12237 | AP16D | ANSI B16.34 | | 法兰连接结构长度 | GB/T12221 | AP16D | ANSI B16.10 | | 结构长度(焊接) | GB/T15188.1 | AP16D | ANSI B16.10 | | 连接法兰 | GB/T9113
JB/T79
Hg20592 | ANSI B16.5、B16.47 | | 对焊端 | GB/T12224 | ANSI B16.25 | | 试验和检验 | GB/T9092 | AP16D | AP1598 |
不锈钢球阀产品尺寸
不锈钢球阀主要外形尺寸| 公称通径 | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | | d1 | 13 | 19 | 25 | 38 | 64 | 64 | 76 | 102 | 127 | 152 | 203 | | L | 108 | 117 | 127 | 165 | 191 | 191 | 203 | 229 | 356 | 394 | 457 | | H | 59 | 63 | 75 | 95 | 142 | 142 | 152 | 178 | 252 | 272 | 342 | | W | 130 | 130 | 160 | 230 | 400 | 400 | 400 | 650 | 1050 | 1050 | 1410 | | Wt(kg) | 2.5 | 3 | 5 | 7 | 15 | 19 | 19 | 33 | 58 | 93 | 160 |
