A：结构示意图

结构说明：像素点采用一颗1红1绿1蓝三合一表贴发光管

灯管封装为：SMD3528

B：专业分析

分析项目

专业分析内容

配色分析

为使配色达到最佳的白平衡效果，配色对LED发光的亮度有严格要求，其中各种颜色亮度的配色比例为R：G：B=3:6:1

灯管颜色

厂 家

指 标（典型值，具体与所选灯有关）

R(红)

波长典型值：625nm，亮度典型值：200mcd

G(绿)

波长典型值：525nm，亮度典型值：600mcd

B(蓝)

波长典型值：470nm，亮度典型值：180mcd

名
称

技术参数

1、灯管

像素点间距：6mm

品牌：红色光磊,蓝绿仕兰

基色：红色+绿色+蓝色

发光点颜色组合：1R1G1B

物理密度：  27777点/m2

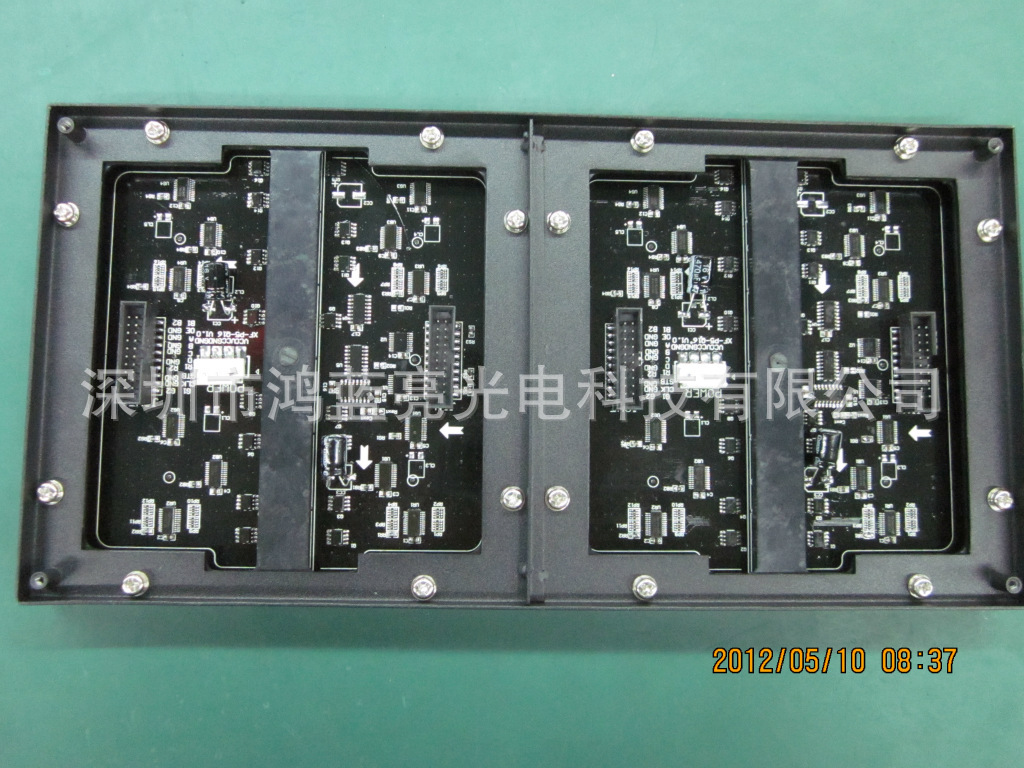

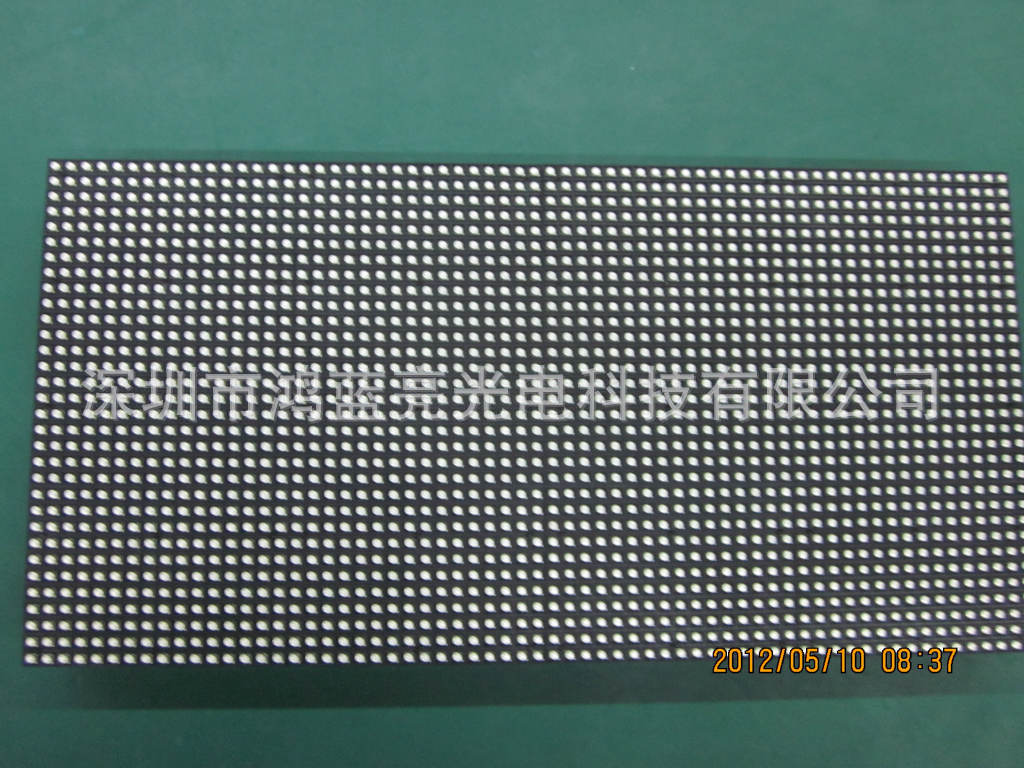

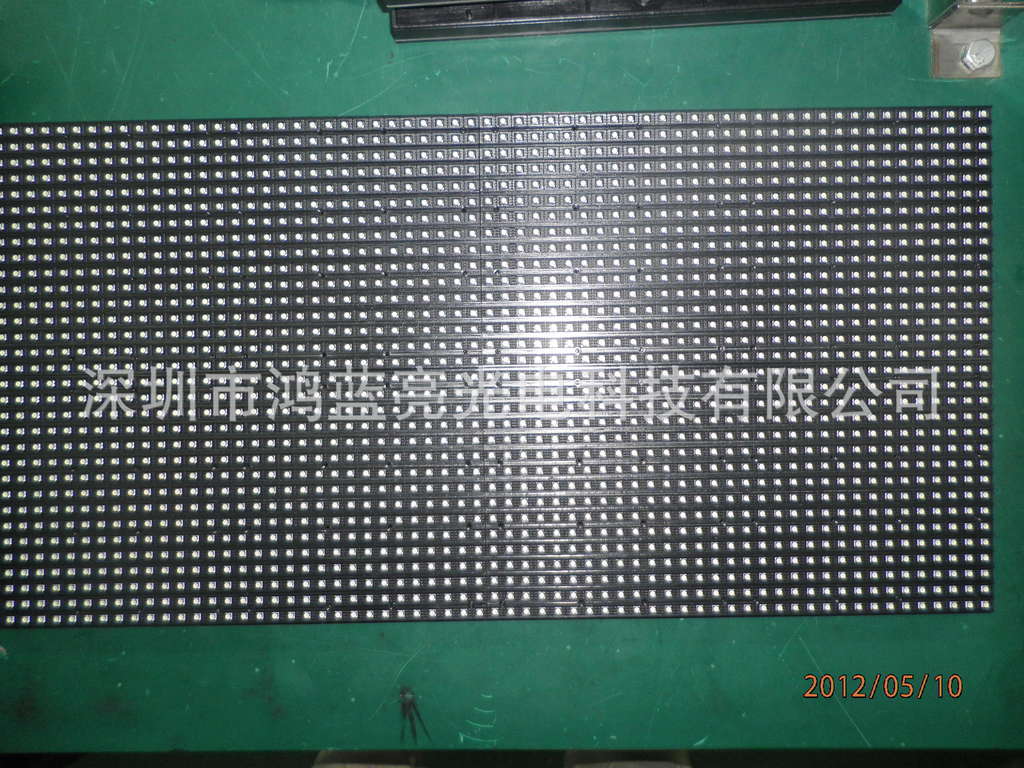

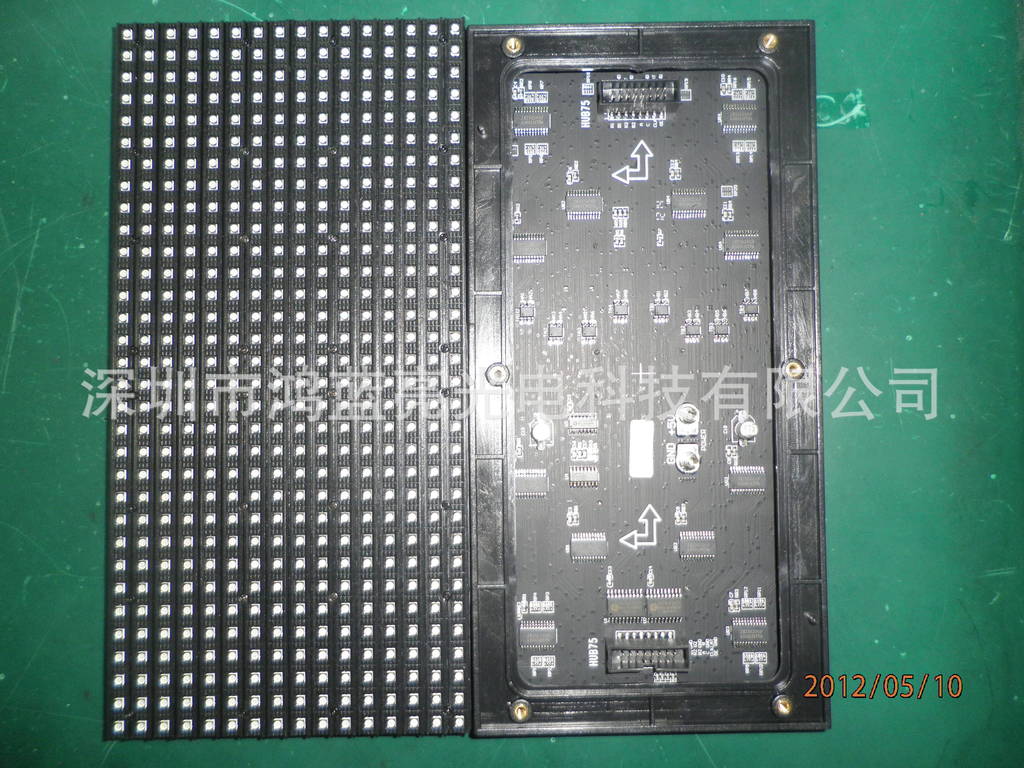

2、显示模块

显示模块分辨率：长32高 32点,长 40mm×高40mm

显示模块尺寸：长 192mm×高192mm,长 240mm×高240mm

3、显示屏整屏

视角：水平120°，垂直120°

存贮温度：-40℃～+85℃

工作温度：-10℃～+50℃

相对湿度：10%～95%

4、供电

工作电压：AC 220V±10；50Hz

平均功耗：  250
W/㎡

最大功耗：  700 W/㎡

5、控制系统

控制主机： 联想
计算机

操作系统：WIN2000/XP

显卡：DVI显卡

灰度等级：16bit

显示颜色：＞显示1024×1024×1024=10亿色

对比度：＞100:1

换帧频率：≥60Hz

图像刷新：≥240Hz

亮度调节：自动/手动≥256级，

可根据不同的环境亮度自动调节显示亮度

检测功能：温度、湿度、亮度。

图像调节：白平衡/对比度/色调节/亮度调节

控制系统采用：电脑＋DVI显卡＋主控卡（提供全套控制系统）

6、主要技术参数

驱动方式：同步

帧频：≥60Hz

亮度：≥
1500cd/m2（开机白平衡状况下）

平均无故障时间：≥10000小时

寿命：10万小时

平整度：任意相邻像素间≤0.5mm 单元板拼接间隙＜1mm

均匀性：像素光强、单元板亮度均匀

盲点率：＜0.0001(产品交付时为零)

计算机显示模式：1024×768

有效通讯距离：网线100m（无中继），多模光纤500m，单模光纤20km

7、软件

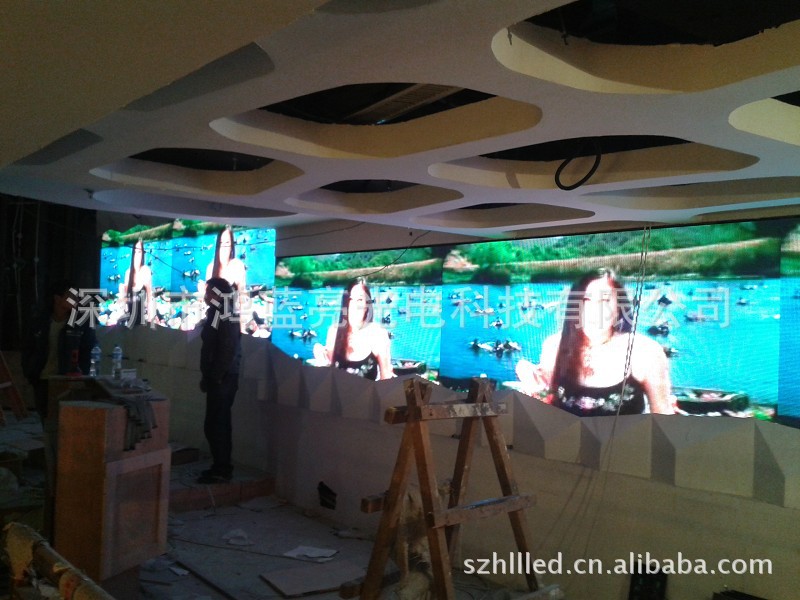

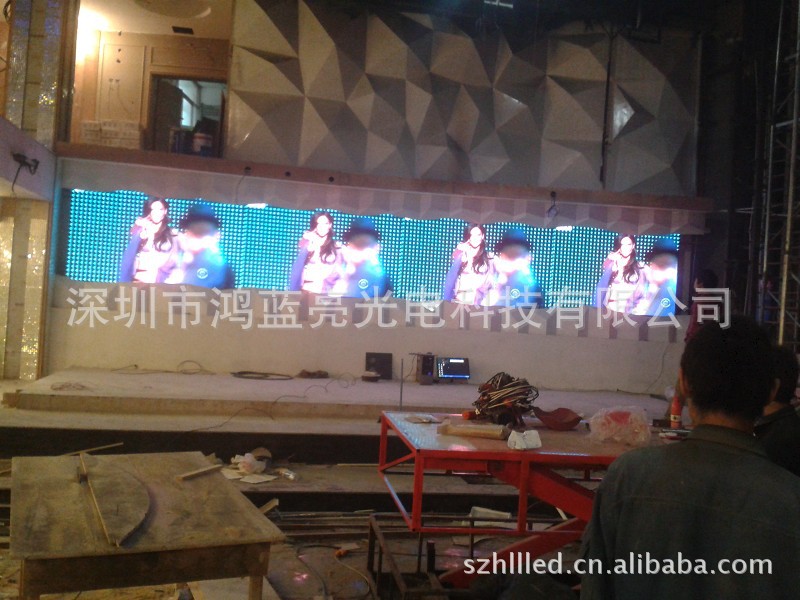

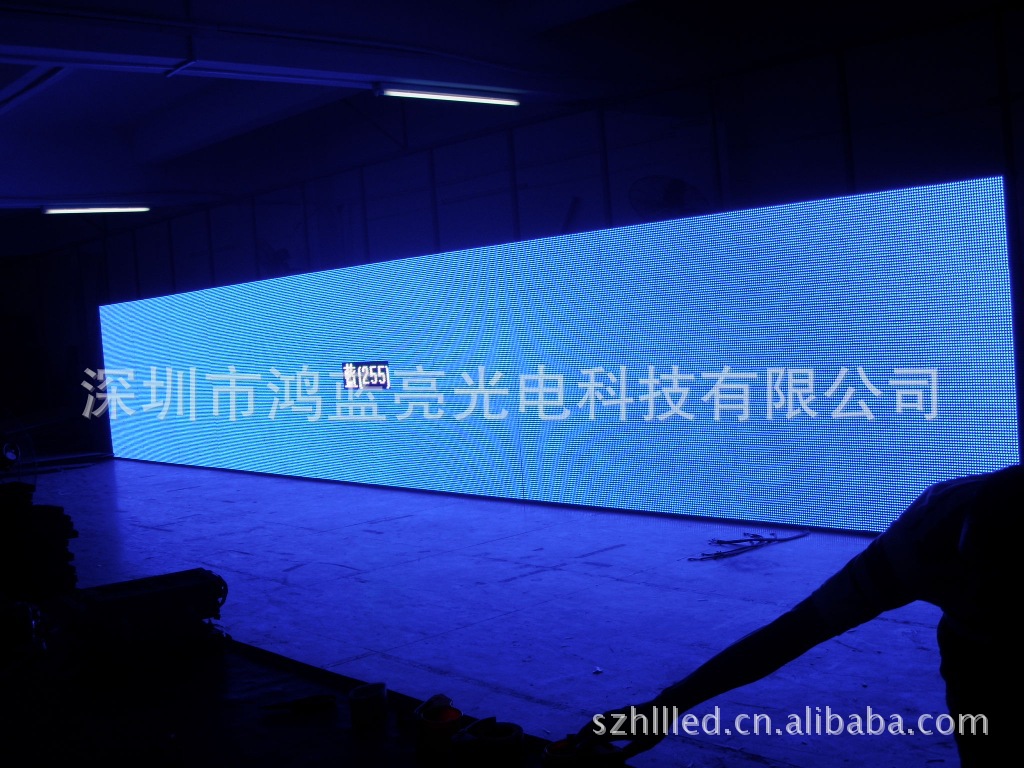

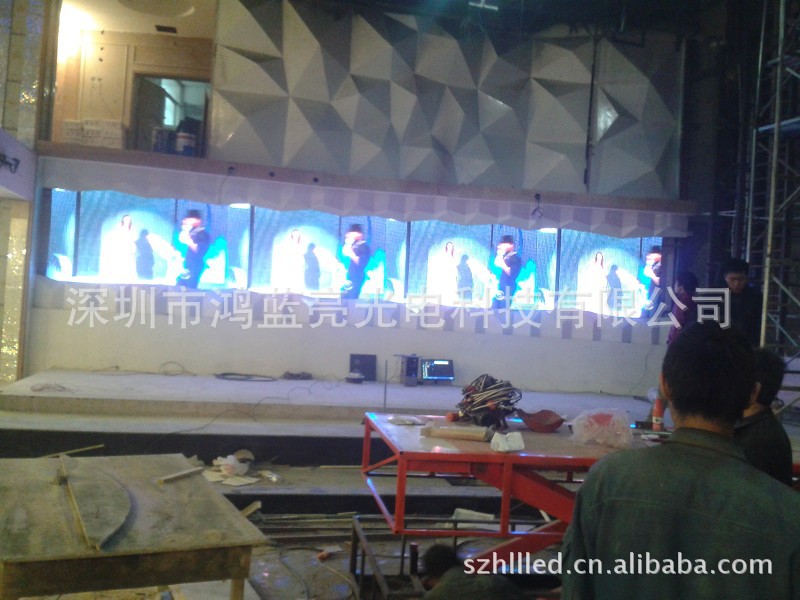

LED演播室
