交流输变电线路用避雷器

一、概述

      交流输变电线路用有机复合外套氧化锌避雷器并联连接于绝缘子（串）的两端，是为了限制线路雷电过电压，提高线路的耐雷击水平，降低系统因雷击故障引起的跳闸率而专门设计的一种新型避雷器。安装方式主要为悬挂式（悬挂于输电杆塔上），也可座桩式安装。FAURE福雷电气有限公司生产的线路用复合外套金属氧化锌避雷器（悬挂式、座桩式）主要用于10~220kv交流电力输变电系统中，用来限制输变电线路可能出现的各种过电压，以保证输变电线路的安全运行。
       产品生产执行的标准为GB11032-2000（eqv IEC60099-4:1991）《交流无间隙金属氧化物避雷器》、JB/T8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》、JB/T10497-2005《交流输电线路用复合外套用串联间隙金属氧化物避雷器》、JB/T8459-2006《避雷器产品型号编制方法》。

二、产品特点

    1.整体模压成型，密封性能好，结构特殊，防潮防爆；
    2.散热性能好，具有较大的过电压吸收能力；
    3.体积小重量轻，安装灵活耐碰撞，抗拉强度高，运输无破损。
    4.最适宜安装在耐雷水平较低雷击跳闸率偏高的输电线路；干旱少雨的丘陵、山区；接地电阻较高的杆塔、大跨距的过江杆塔；操作过电压较高，需要对进入变电站前进行限制的场合；严重污秽的地区。

三、使用条件

    1.环境温度为：-40℃~+40℃；
    2.海拔高度不超过2000m（高原地区订货时应说明）；
    3.电源频率为48Hz~62Hz；
    4.最大风速不超过35m/s；
    5.地震裂度7度及以下地区；
    6.避雷器允许摆动，根据塔形，考虑悬挂方式及座桩方式。

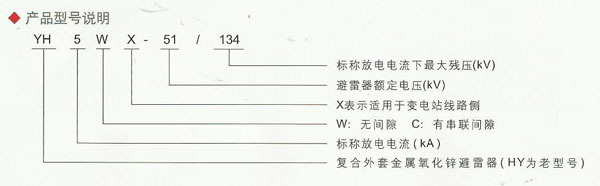

四、产品型号说明

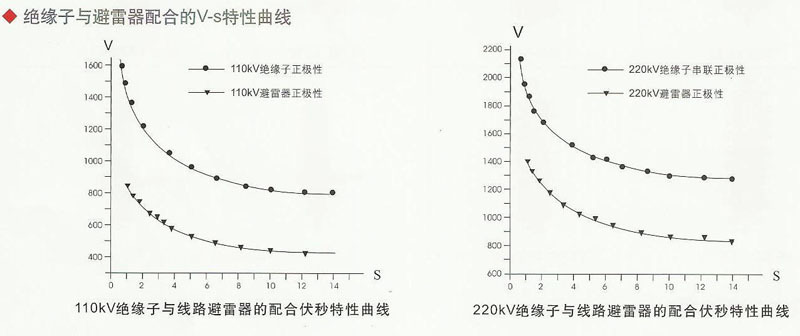

五、绝缘子与避雷器配合的V-s特性曲线

六、交流输变电线路用避雷器的使用选择

    交流输变电线路用避雷器分为无间隙避雷器及有串联间隙避雷器，有串联间隙避雷器又分为固定间隙避雷器和空气间隙避雷器，在使用上有各自的特点。
    1.无间隙避雷器始终参与线路运行，雷击线路时避雷器动作，常态时也可以吸收线路上的各种过电压能量，但避雷器故障失效时使母线对地它接，需停电人工摘除。我公司开发有无间隙避雷器配套使用串联脱离器系统，当避雷器故障失效时脱离器动作使避雷器与母线自动脱离。方便客户使用维护。
    2.有串联间隙避雷器不参于线路运行，延长了避雷器的使用寿命，雷击线路时避雷器间隙放电动作。固定间隙避雷器优点是间隙放电电压范围稳定，缺点是固定间隙失效相当于无间隙避雷器；空气间隙避雷器优点是常态下始终与系统脱离。雷击线路时避雷器间隙放电动作，缺点是间隙会随风摆动，间隙放电电压范文不稳定，FAURE（福雷电气）开发的弧形空气间隙最大限度的克服因摆动而造成间隙距离变化。



七、线路无间隙型电气参数表

避雷器型号	系统额定电压	避雷器额定电压	持续运行电压	直流参考电压（U1mA）	陂波冲击电流下残压	雷电冲击电流下残压	操作冲击电流下残压	方波通流容量（2ms）	大电流冲击耐受	图号
	kV（r.m.s）			<KV< p>	>kV			A	kA
HY5WX-17/50	10	17	13.6	25.0	57.5	50	42.5	150	65	图22
HY5WX-51/134	35	51	40.8	73.0	154	134	114	400	100	图23
HY5WX-54/134	35	54	43.2	77.0	154	134	114	400	100
HY5WX-96/250	66	96	75	140	279	250	202	400	100	图24
HY5WX-96/250	66	96	75	140	279	250	202	400	100
HY10WX-100/260	110	100	78	145	291	260	211	600	100	图24
HY10WX-102/265	110	102	81.6	152	297	265	225	600	100
HY10WX-108/281	110	108	86.4	157	314	281	239	600	100
HY10WX-114/300	110	114	91.2	165	336	300	255	600	100
HY10WX-120/320	110	120	96.0	174	358	320	272	600	100
HY10WX-126/328	110	126	100.8	183	367	328	279	600	100
HY10WX-204/530	220	204	163.2	297	594	530	450	800	100	图25
HY10WX-216/562	220	216	172.8	314	628	562	478	800	100
HY10WX-228/600	220	228	182.4	331	627	600	510	800	100
HY10WX-240/640	220	240	192.0	349	716	640	544	800	100
HY10WX-252/656	220	252	201.6	366	734	656	558	800	100





八、线路（有串联间隙）型电气参数表

避雷器型号	系统标称电压	雷电冲击电流残压	冲击放电电压	工频耐受电压	直流参考电压（U1mA）	串联间隙距离	方波通流容量（2ms）	图号
	Kv(r.m.s)	≯kVp	≯kVp	≯kV	≯kV	Mm	A
HY5CX-42/120	35	120	240	70	60	200	400	图26
HY5CX-51/134	35	134	249	70	73	200	400
HY5CX-69/198	66	198	440	140	100	350	400	图27
HY10CX-84/240	110	240	525	170	132	485	500
HY10CX-96/260	110	260	525	170	140	485	500	图28
HY10CX-100/260	110	260	525	170	145	448	600
HY10CX-108/280	110	280	525	170	160	485	600
HY10CX-168/480	220	480	900	340	249	900	600
HY10CX-192/520	220	520	900	340	280	900	600	图29
HY10CX-216/560	220	560	900	340	320	900	600

    说明：35KV及以下悬挂式避雷器通常采用单耳或单孔挂板的悬挂方式，66kv及以下悬挂式避雷器通常采用球头-球头（球窝）悬挂方式，如需其他悬挂串联方式，订货时说明。我公司可协助用户设计各种灵活的悬挂方式。

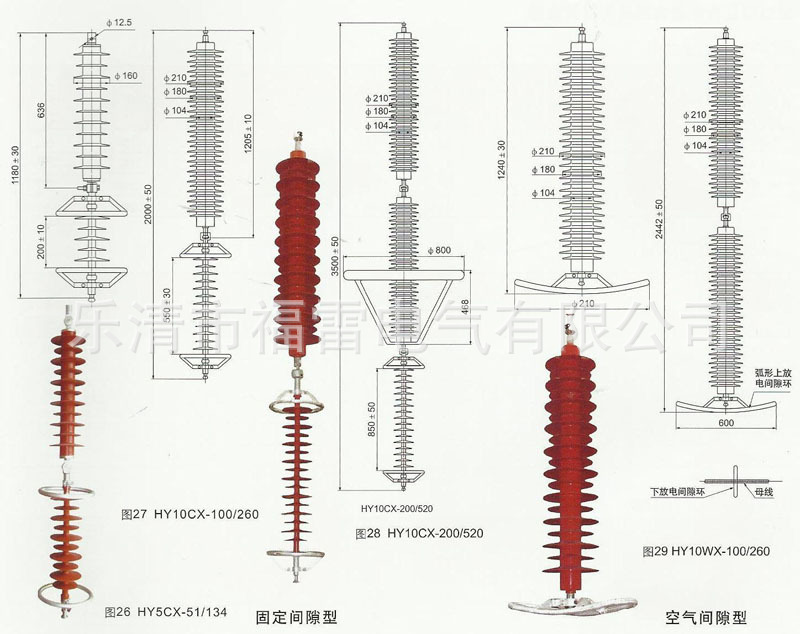

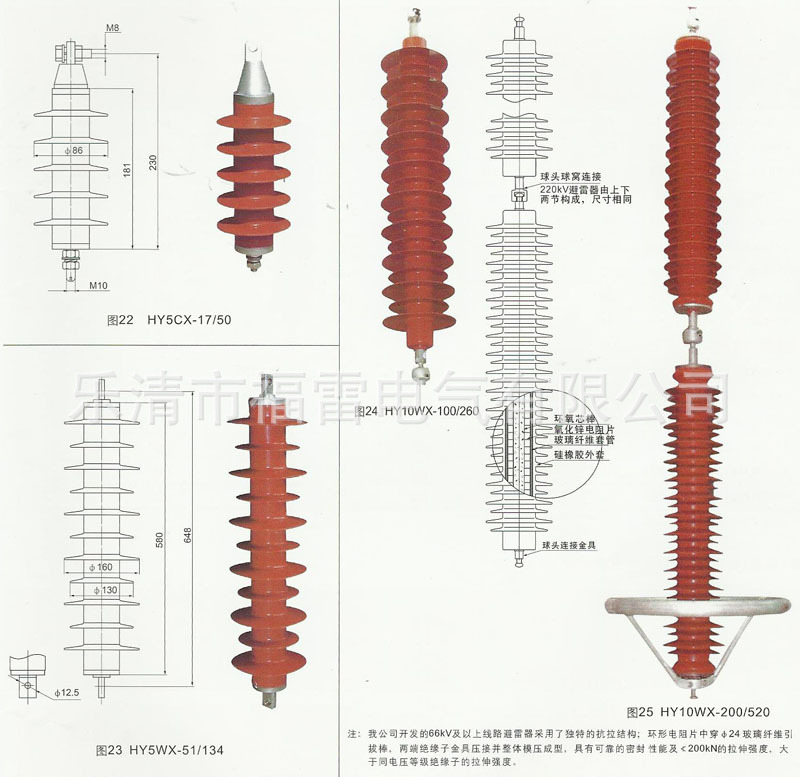

九、外形尺寸
