主要特点:

1、采用精简的8引脚芯片设计,可组合充电管理芯片和专用锂电保护芯片及升压芯片共同实现简单低成本的移动电源方案

2、点按开关机(输出给手机充电),伴单灯电量显示,伴工作指示灯

长按手电筒输出功能

低电压保护,检测到电压低时,急闪提示,30S后自动关机

3、单按键控制逻辑如下:

A:芯片上电默认微功耗休眠待机,平时无操作无显示时都进入休眠微功耗状态

B:点按开机:点按开机/再点按关机

      开机时5脚输出高电平,用作升压电路开关

开机时2脚输出低电平,用作开关机指示灯即升压输出指示灯

C:长按手电功能:长按时7脚输出高电平,可用作手电输出驱动控制

D:低电压保护:当系统检测到电池电压低于3.3V时,3脚控制的电量指示灯闪烁,提示关机,若未按键关机,30秒后将自动关机

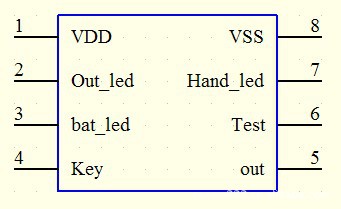

二、IC引脚功能说明
