品牌：松下
联系人;宋先生 电话：0577-62739670 18005872035
特征

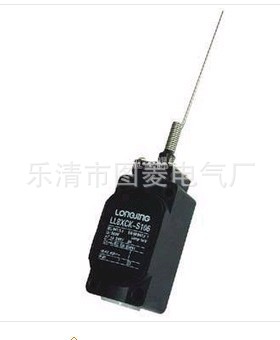

◆ 双回路限动开关
◆ 结构坚固，由锌合金及强化塑胶组成
◆ 结构小，可防水、防油
◆ 内藏微动开关有双簧片机构，机械寿命更长
◆ 具较大之 OT 动作
◆ 容易配线之导管设计
◆ 引动器种类多，方便使用 接点形式
 |
额定值 额定电压 （ V ） | 非电感性负载（ A ） | 电感性负载 （ A ） | 电阻性负载 | 灯泡负载 | 电感性负载 | 马达负载 | NC | NO | NC | NO | NC | NO | NC | NO | 125VAC 250VAC 500VAC | 5 5 | 5 5 | 1.5 1 | 0.7 0.5 | 3 3 | 3 3 | 2 1.5 | 1 0.8 | 8VDC 14VDC 30VDC 125VDC 250VDC | 5 5 5 0.4 0.2 | 5 5 5 0.4 0.2 | 3 3 3 | 3 3 3 | 5 4 4 | 4 4 4 | 3 3 3 | 3 3 3 | 突入电流 | N.C.: 24A 以下 , N.O.: 12A 以下 |
注：
• 电感性负载之功率因素在 0.4 以上（ AC ），时间常数在 7msec 以下（ DC ）。
• 灯泡负载之突入电流为稳定状态电流之 10 倍，马达负载之突入电流为稳定电流之 6 倍。
特性 操作速度 | 0.5mm 至 50cm /sec | 动作频率 | 机械 : 120 次 / 分 , 电气 : 30 次 / 分 | 接点电阻 | 25m Ω 以下 ( 初期 ) | 绝缘电阻 | 100m Ω 以上 ( 在 500VDC 下 ) | 耐电压 | 同极端子间： 1000VAC, 50/60HZ 持续 1 分钟 | 载电流与无载电流零件间： 1500VAC, 50/60 HZ 持续 1 分钟 | 各端子与地之间： 1500VAC, 50/60 HZ 持续 1 分钟 | 振动 | 10-55HZ, 1.5mm 双振幅 | 冲击 | 机械耐久 : 1, 000m /Sec 2 ( 约 100G 'S 以上 ) 误动作 : 300m /Sec 2 ( 约 30G 'S 以上 ) | 周围温度 | -5 ℃ to + 65 ℃ | 湿度 | <95% RH | 使用寿命 | 机械 : 10,000,000 次以上 电气 : 500,000 次以上 | 重量 | 约 130 至 190g | 防护等级 | IP65 |
动作特性型号 | AZ8104 | AZ8108 | AZ8107 | AZ8111 | AZ8112/8122 | AZ8166/8167/8168/8169 | OF Max. | 750g | 750g | 750g | 900g | 900g | 150g | RF Min. | 100g | 100g | 100g | 150g | 150g | - | PT Max. | 20 o | 20 o | 20 o | 1.5mm | 1.5mm | 30mm | OT Min. | 50 o | 50 o | 50 o | 4mm | 4mm | - | MD Max. | 12 o | 12 o | 12 o | 1mm | 1mm | - | OP | - | - | - | 26 ± 0.8mm | 37 ± 0.8mm | - |
|
