1、制作管道标识(管道色环)三要素：
(1)识别色，(2)介质名称，(3)流向
所有管道标识都必须注明识别色、介质名称和流向，这就是管道标识的基本三要素。有些管道还须注明压力、流速、温度等，危险化学品管道需要用专用危化品色环，消防管道还要注明消防专用等。
2、执行标准：
目前中国企业原则上都应执行《GB7231-2003》,但随着外资企业的不断涌入中国，国际上通用的《ANSI AB1-2007》标准也越来越多的在中国的企业中运用，另外不同行业都制定了行业标准，比如中石化和中石油的石油管路色环标注标准、中国国电关于电厂管道色环标准等等。
3、工业管道色环的分类：
包裹式、自粘式、和铝制不锈钢制色环。根据现场实际情况选择相应的管道色环，以前管道通过喷漆来进行标识，则需要有管道标识模板。
4、工业管道色环的数量统计方法：
管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。在通长的管道上色环安装间隔为10米。(见图1)
图1 管道色环安装位置
表1 工业管道色环数量统计表
选择标准：《GB7231-2003》《ANSI AB1-2007》 行业标准 型号
序号管道名称
可注明压力、流速、温度等外径(mm)
有保温层要含保温层标识数量(套)
可根据图1统计
1
2
…

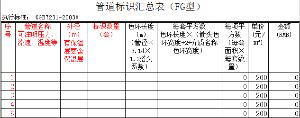

根据以上统计表，输入到以下附件EXCEL红色部分中，可以自动计算出管道色环实际数量及价格
表2
表2
5、各种管径对应的管道色环尺寸
5.1《GB7231-2003》对应的管道色环尺寸
《GB7231-2003》中规定在管道上以宽为150mm的色环进行标识，考虑到管径的大小和管道的高低，及离操作面的远近，必须起到起到安全警示作用。所以根据现场情况，管道色环的大小可做相应的调整。
《GB7231-2003》对应的管道色环尺寸如下表： 表3
管径(有保温层按保温层的外径计算)介质名称标识流向箭头色环宽度
外径59mm以下150mm宽，绕管道一周50mm宽，绕管道一周
外径60-159mm150mm宽，绕管道一周150mm宽，绕管道一周
外径160mm-250mm150mm-300mm宽，绕管道一周150mm宽，绕管道一周
外径250mm-500 mm300mm-600mm宽，绕管道一周150mm宽，绕管道一周
外径500mm以上600mm-1200mm宽，绕管道一周150mm宽，绕管道一周
管道色环中的字母、数字、箭头最小外形尺寸，应以能清楚观察识别的原则来确定
5.2《ANSI AB1-2007》对应的管道色环尺寸
新管道可以按照《ANSI AB1-2007》标准制作管道色环，老管道或表面有污垢的管道不建议使用这种方案，因为介质名称标识是直接粘贴在管道表面的，如果管道表面不光滑或者不清洁是粘贴不牢的，所以建议还是采用《GB7231-2003》的绕管道一周自粘方法制作，而且在中国的企业原则上还是执行中国的标准。
《ANSI AB1-2007》对应的管道色环尺寸如下表：
表4
管径(有保温层按保温层的外径计算)介质名称标识流向箭头色环宽度
外径59mm以下40mm×200mm30mm
外径60-159mm60mm×300mm50mm
外径160mm-250mm100mm×600mm100mm
外径250mm-500 mm150mm×800mm100mm
外径500mm-700 mm300mm×900mm120 mm
外径700mm以上400mm×1200mm150 mm
6、危险化学品管道色环
管道内的物质，凡属于GB13690所列的危险化学品，其管道应设置危险管道色环。制作方法：色环总宽度200mm,其中中间150mm宽用黄色，在黄色两侧各有25mm宽黑色的色环。如图2
7、消防管道色环
必须在消防管道色环上标识“消防专用”识别符号，也可以将压力一起做在管道色环上，尺寸应以能清楚观察识别的原则来确定，参照表1。如图3
图3 消防管道色环
8、不同型号工业管道色环相关性能对比表
表5
No.型号防水性室外抗日晒保色性耐腐蚀耐高温抗老化其他性能
1PT型可浸泡2-3年不褪色室内不褪色好70℃5年不开裂不剥落颜色标准
2BZ型可浸泡3-5年不褪色室内不褪色优100℃7年不开裂不剥落颜色鲜艳
3FG型可浸泡永久不退色室内不褪色优150℃7年不开裂不剥落可反光
4XG型可浸泡永久不褪色室内不褪色优70℃7年不开裂不剥落可自发光
9、无锡鼎安工业管道色环FG型材料质检报告：
9.1、耐高温：适用最高温度150℃，适合汽机、锅炉车间热蒸汽管道。
9.2、耐低温：适用最低温度-60℃，适合处在天气恶劣的外围管道。
9.3、耐酸碱性：适合化学车间各类酸碱管道。
9.4、防水性：适合化学车间各类储水管道，容易漏水的管道。
9.5、适合车间各种精细的管道，如：化学、排污车间加药管等。
9.6、平均使用寿命：户外8年以上，户内10-15年。
9.7、厚度(按美国压敏胶带协会PSTC-33项测试)： 0.3 mm 。
9.8、抗拉强度(按PSTC-31项测试)： 不低于300 N/100mm。
9.9、延展率(按PSTC-31项测试)： 不低于拉长至175%。
9.10、粘贴特性：(按PSTC-1项测试)1分钟贴牢表面，贴力达 120 N/100mm, 72小时后贴力达 157 N/100mm。
9.11、标准颜色：《GB7231-2003》和《ANSI AB1-2007》所有规定的标准色。除黑色外，其他底色和文字箭头都可以反光。
9.12、光泽度：最低达40 Gardner单位。
9.13、《GB7231-2003》反光效果： 表6
观测角
入射角《GB7231-2003》各颜色最小逆差反射系数cd•1x-1•m-2
淡灰B03中黄
Y07大红
R03艳绿
G03淡蓝
PB06紫色
P02棕色
YR05黑色
0.2º
-4º
30º30
1825
1515
1012
810
67
3.56
3
1º-4º
30º8
3.57
3.25
2.54.5
2.34
23.5
1.53
1.2
10、《GB7231-2003》管道色环安装流程
11、GB7231-2003》管道识别色色卡
图7
12、怎样确定工业管道色环的识别色
设置工业管道色环目的不是为了美观，而是为了安全生产的要求，使得管道内的介质对健康环境危害有一个最醒目最直观的了解，以便能正确做好安全防护和应急处理及应急救援，根据管道介质的健康环境危害属性，选择《GB7231-2003》管道识别色色卡(表6)
表8
序号健康危害识别色颜色编号
1对人体无伤害无污染的，如水等。艳绿G03
2高温，对人体有烫伤危险的，如蒸汽等。大红R03
3空气(非指定某种气体，这里指常态空气、压缩空气等)淡灰B03
4气体(指定某种物质气体，如氮气，氩气等，但不含氧气)中黄Y07
5危险化学品等(指GB13690所列的危险化学品)紫色P02
6可以燃烧的液体，如汽油等。棕色YR05
7指无毒、非腐蚀品，不可燃烧等液体，如常规的物料等。黑色
8氧气淡蓝PB06
