4V

4

10 -

15

- B

W

AC220V

|

 |

 |

 |

 |

 |

|

规格代号
4V：二(三)位五通电磁阀
4A：二(三)位五通气控阀
3V：二位三通电磁阀
3A：二位三通气控阀

系列代号
400系列

线圈及头数
10：单头双位置
20：双头双位置
30C：双头三位置封闭型
30E：双头三位置排气型
30P：双头三位置压力型

接管口径

15：G1/2

接管形式
空白：管接式
B：板接式

NC：二位三

通常闭型

NO：二位三

通常开

空白：标准端子式

LD：茶色带灯

LD1：白色带灯

W：引线式

Z：防爆

标准电压
DC12V
DC24V
AC24V 50Hz/60Hz
AC110V 50Hz/60Hz
AC220V 50Hz/60Hz
AC380V 50Hz/60Hz

型号

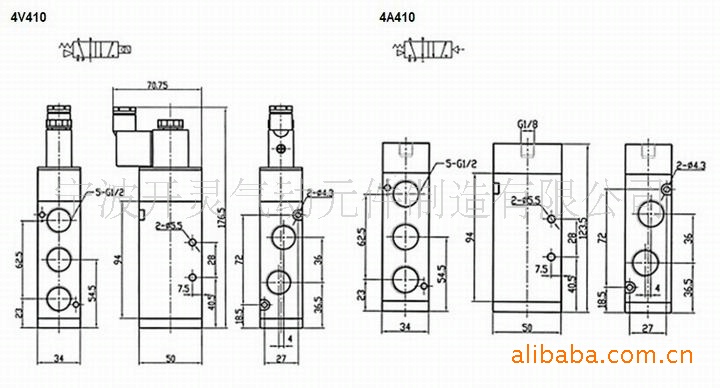

4V410-15 4V420-15

4V430C-15 4V430E-15 4V430P-15

4A410-15 4A420-15

4A430C-15 4A430E-15 4A430P-15

位通数

二位五通

三位五通

有效断面积

50mm2(Cv=2.79)

30mm2(Cv=1.68)

型号

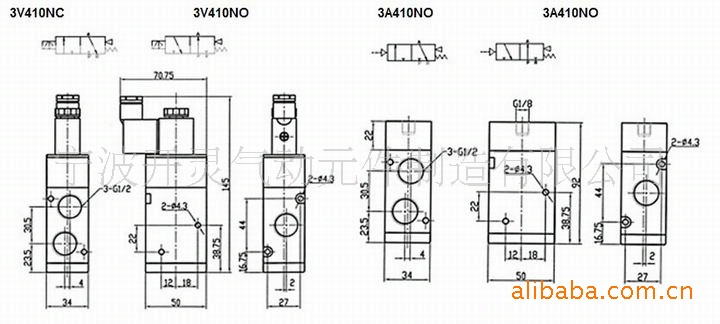

3V410-15  3V420-15  3A410-15  3A420-15

位通数

二位三通

有效断面积

50 mm2(Cv=2.79)

接管口径

进气=出气=排气=G1/2“

工作介质

经40微米过滤的空气

动作方式

内部先导式

使用压力

0.15~0.8MPA

最大耐压力

1.2MPA

工作温度

5～50℃(41-122℉)

电压范围

±10%

耗电量

AC：4.5VA DC：3W

绝缘性及

防护等级

IP65(DIN40050)

接线形式

出线式或端子式

最高动作频率

<每秒5次

最短励磁时间

0.05秒
