4V

1

10 -

06

- B

W

AC220V

|

 |

 |

 |

 |

 |

|

规格代号
4V：二(三)位五通电磁阀
4A：二(三)位五通气控阀
3V：二位三通电磁阀
3A：二位三通气控阀

系列代号
 100系列

线圈及头数
10：单头双位置
20：双头双位置
30C：双头三位置封闭型
30E：双头三位置排气型
30P：双头三位置压力型

接管口径
M5：M5x0.8
06：G1/8

接管形式
空白：管接式
B：板接式

NC：二位三

通常闭型

NO：二位三

通常开

空白：标准端子式

LD：茶色带灯

LD1：白色带灯

W：引线式

Z：防爆

标准电压
DC12V
DC24V
AC24V 50Hz/60Hz
AC110V 50Hz/60Hz
AC220V 50Hz/60Hz
AC380V 50Hz/60Hz

型号

4V110-M5 4V120-M5

4V130C-M5 4V130E-M5 4V130P-M5

4V110-06 4V120-06

4V130C-06 4V130E-06 4V130P-06

4A110-M5 4A120-M5

4A130C-M5 4A130E-M5 4A130P-M5

4A110-06 4A120-06

4A130C-06 4A130E-06 4A130P-06

位通数

二位五通

三位五通

二位五通

三位五通

有效断

面积

10mm2(Cv=0.56)

7mm2(Cv=0.4)

12mm2(Cv=0.67)

19mm2(Cv=0.5)

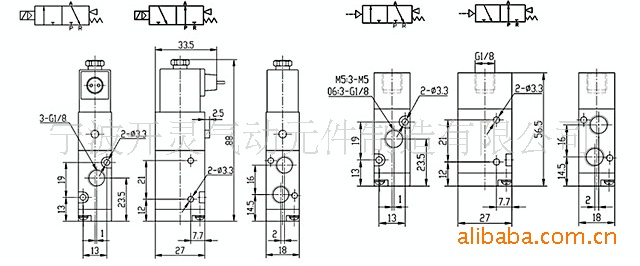

型号

3V110-M5 3V120-M5 3A110-M5 3A120-M5

3V110-06 3V120-06 3A110-06 3A120-06

位通数

二位三通

二位三通

有效断

面积

10mm2(Cv=0.56)

12mm2(Cv=0.67)

接管口径

进气=出气=排气=M5X0.8

进气=出气=排气=1/8“

工作介质

经40微米过滤的空气

动作方式

内部先导式

使用压力

0.15~0.8MPA

最大耐

压力

1.2MPA

工作温度

5～50℃(41-122℉)

电压范围

±10%

耗电量

AC：4.5VA DC：3W

绝缘性及

防护等级

IP65(DIN40050)

接线形式

出线式或端子式

最高动

作频率

<每秒5次

最短励

磁时间

0.05秒
