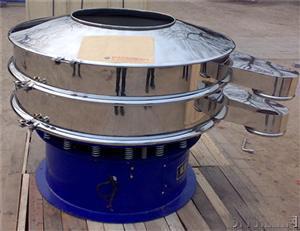

粮食筛选机属于轻型振动筛分设备,可分为:圆形振动筛,直线振动筛,直排筛,超声波振动筛,过滤筛等。圆形振动筛是物料在筛面上做圆型运动来完成对物料的筛分过程;直线振动筛是物料在筛面上向前做直线型运动来完成的,直线型振动筛的长度越长物料的筛选精度就越高,这是因为物料在筛面上停留的时间长。
筛选机主要优点:
1、由于筛箱振动强烈,减少了物料堵塞筛孔的现象,使筛子具有较高的筛分效率和生产率。
2、构造简单、拆换筛面方便。
3、筛分每吨物料所消耗的电能少。


筛选机结构图:


旋振筛-振动筛技术参数:
型号规格 参数名称 | S49A 400 | S49A 600 | S49A 800 | S49A 1000 | S49A 1200 | S49A 1400 | S49A 1500 | S49A 1600 | S49A 1800 | S49A 2000 |
公称直径mm | 400 | 600 | 800 | 1000 | 1200 | 1400 | 1500 | 1600 | 1800 | 2000 |
有效筛面面积m2 | 0.09 | 0.23 | 0.43 | 0.66 | 0.99 | 1.34 | 1.58 | 2.01 | 2.32 | 2.9 |
有效筛面直径mm | 340 | 540 | 740 | 916 | 1126 | 1310 | 1416 | 1520 | 1720 | 1920 |
筛面规格 目/in | 2-400 |
物料粒度mm | 〈10 | 〈20 | 〈30 |
振次r.p.m | 1480 | 1480 | 1480 | 1480 | 1480 | 1480 | 1480 | 1480 | 1480 | 1480 |
层数(s) | 1-3 | 1-3 | 1-3 | 1-3 | 1-3 | 1-3 | 1-3 | 1-3 | 1-3 | 1-3 |
功率 (KW) | 振动电机 | 0.18 | 0.25 | 0.55 | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 |
普通电机 | - | 0.75 | 1.1 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 3.0 | 3.0 |
| | | | | | | | | | | | | |
旋振筛-振动筛主要尺寸:
★ 共成公司可根据用户需要而设计制造特殊型号规格的筛机。
★ 共成公司对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归本公司。
分级筛选模拟图

筛选杂质模拟图

固液分离模拟图
