一、NL型泥浆泵概述


水力挖塘机组亦可称水力机械化土方工程机组。由立式泥浆泵输泥系统、清水泵冲泥系统、配电系统三部分组成。水力挖塘机组的施工原理是模拟自然界水流冲刷原理，借助水力的作用来进行挖土、输土、填土。即：水流经清水泵产生压力，通过水枪喷出一股密室的高速水柱，切割、粉碎土体，使之湿化、崩解，形成泥浆和泥块的混合液，再由立式泥浆泵及其输泥管吸送到堆土场。泥浆可用来填平低洼地或围堤筑坝。本机组中的各主要单机皆可单独使用：泥浆泵可用于排灌水，吸送粪便、浆饲料和其他浓稠液、污浊液等；清水泵用于抗旱、抽水、人工降雨等；配电箱也可用其他电源的控制。

二、NL型泥浆泵机组组成

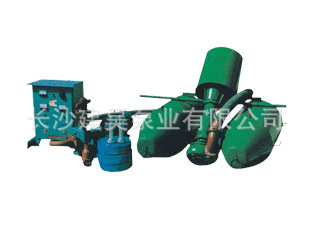

水力挖塘机组三系统主要部件如下：立式泥浆泵输泥系统主要包括立式泥浆泵、浮体、输泥硬管和橡胶软管等。软管用于出口及管道转弯处。清水泵冲泥系统主要包括清水泵、输水管、冲土水枪等。配电箱系统主要包括配电箱、防水电缆等。

三、立式泥浆泵结构

固定部分：主要有电机座、支撑筒、泵做、泵壳等组成，是泵的骨架和支承。

转动部分：主要有主轴、轴承、叶轮等组成。整个转动部分通过联轴器与电机直接联接。轴承采用钙基黄油润滑。

泵的密封：由于泥浆泵的工矿介质是泥浆、污浊液，工矿条件差，下轴承密封极为重要，采用骨架油封，其密封性能好，维修方便。

旋转方向：从泵的进口方向看为逆时针方向。

NL150-20型水力挖土机组（6寸泥浆泵）该机组采用我厂技术人员经多年努力最近研制成功的新型泥浆泵。该泵具有高科技密封、特种设计、使用寿命长、功率大的特征（每小时出土80方左右、平地送土可达1200-1500米、两到三个月无需维修），为目前市场上的主力产品。

四、NL型泥浆泵机组特点

工效高：4寸水泵每小时可挖土30m3以上。6寸采用新型密封结构，每小时可挖土70m3以上。

成本低：每方土成本是人工开挖的1/3-1/2。其他工程机械的1/5-1/2。

用途广：广泛应用于鱼池，河道的开挖，清淤浚深及水利工程、地下工程、工矿企业的残渣废液的输送、筑坝、围海造田可连续完成挖、装、运、卸、填、夯实等多道工序。
