液晶多功能电力仪表：
◇ 测量：三相电力网络的U、I、P、Q、S、PF等全部电量参数。
◇ 计量：有功、无功电能计量。
◇ 显示：蓝色背光大屏幕LCD显示，清晰美观。
◇ 数字通讯： RS-485通讯接口，MODBUS-RTU规约，可用于组网通讯。
◇ 电能脉冲输出：1路有功电能脉冲输出，1路无功电能脉冲输出。
◇ 开关量输入输出模块（选择配置）：可选4路开关状态输入监视和遥信，2路可编程报警开关输出或遥控开关输出。
◇ 模拟量变送模块（选择配置）：可选1路可编程设置0～20mA或4～20mA输出，可实现传统变送器功能。
◇ 适用于各种进线回路、大容量配出回路中电参数的完整监测和管理。
数码多功能电力仪表：
◇ 测量：三相电力网络的U、I、P、Q、S、PF等全部电量参数。
◇ 计量：有功、无功电能计量。
◇ 显示：可编程3排4位LED切换或循环显示方式，显示清晰。
◇ 数字通讯：RS-485通讯接口，MODBUS-RTU规约，可用于组网通讯。
◇ 电能脉冲输出：1路有功电能脉冲输出，1路无功电能脉冲输出。
可选附加功能：
◇ 开关量输入输出模块（选择配置）：可选4路开关状态输入监视和遥信，4路（6方形表为2路）可编程报警开关输出或遥控开关输出。
◇ 模拟量变送模块（选择配置）：可选4路（6方形表为1路）可编程设置0～20mA或4～20mA输出，可实现传统变送器功能。
概述：
多功能电力仪表是一种具有可编程测量、显示、数字通讯和多种输出功能于一体的电力仪表。通过对电网中的电压、电流回路的交流采样，经过运算处理后实现对电网中三 相电压、三相电流、有功功率、无功功率、功率因数、频率和四象限电能的高精度测量和显示；仪表具有多种扩展功能模块：数字通讯模块、数字量开关模块、电能 脉冲模块和模拟输出模块，可根据需要灵活选用。RS485的数字接口可实现仪表组网络通讯功能；2路电能脉冲输出和4路模拟量（4～20mA）输出功能可 实现电能和电量的变送输出功能；4路开关量输入和4路开关量输出功能可实现本地或远程的开关信号监测和控制输出功能（“遥信”和“遥控”功能）。
多功能 网络电力仪表具有极高的性能价格比，可以直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前端采集元件，CJZ系 列网络电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电 盘、开关柜中，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够完成业界不同PLC、工业控制计算机通讯软件的组网。
技术指示：
技术参数 | 指标 | |
精度等级 | U、I、F为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为1级 | |
显示方式 | LCD/LED切换或循环显示（可编程设置） | |
电 源 | 工作范围 | AC、DC 85V～265V |
功 耗 | ≤5VA | |
输 入 测 量 | 网 络 | 三相三线、三相四线 |
额定值 | 电压：AC100V、400V； 电流：AC1A、5A（订货时标明电压、电流变比） | |
过负荷 | 持续：1.2倍 瞬时：电压2倍（10秒），电流10倍（5秒） | |
功 耗 | 电压回路功耗< 1VA（每相） 电流回路功耗< 0.4VA（每相） | |
阻 抗 | 电压回路阻抗> 200kΩ； 电流回路阻抗< 20mΩ | |
频 率 | 50Hz±10% | |
电能计量 | 正负有功、无功电能计量 | |
扩展功能 | 数字通讯接口 | 标配一路RS-485接口，MODBUS-RTU规约；可选PROFIBUS-DP接口或CANBUS接口 |
脉冲输出（标配） | 2路电能脉冲输出（集电极开路的光耦输出） | |
模拟量输出（选配） | 4路DC 4～20mA的模拟量变送输出（液晶显示表和6方形表为1路输出） | |
开关量输入（选配） | 4路开关量输入，干接点方式 | |
开关量输出（选配） | 4路常开触点的继电器输出（液晶显示表和6方形表为2路输出）， 继电器触点容量：AC220V/5A | |
工作环境 | -10～60℃，相对湿度≤93%，无腐蚀气体，海拔高度≤2500m | |
隔离耐压 | 电源/输入/输出之间耐压>2kV | |
外形尺寸 | 42方形：120×120×84mm； 96方形：96×96×100mm； 6方形：83×83×92mm | |
开孔尺寸 | 2（42方形）：111×111mm； 9（96方形）：91×91mm； 3（6方形）：76×76mm | |
数显多功能操作简介：
液晶多功能操作简介：
安装方式及尺寸图：
备注：多功能仪表尺寸只限：120x120mm 96x96mm 80x80mm 72x72mm
接线方式
（一）

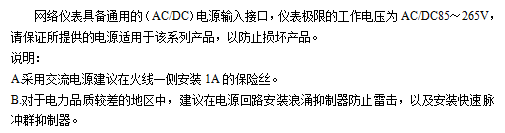

辅助电源：
（二） 信号输入：网络电力仪表采用了每个通道单独采集的计算方式，保证了使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。
注：“*”为电流进线端，另一端出线端可接地。
（三） 功能输出：
◇ 电能脉冲输出、数字通讯（标准配置）
注：60#端子为通讯地，可接屏蔽线的屏蔽层或不接线，切不可接柜体地（否则打耐压或雷击时易损坏仪表通讯口）。
◇ 42方形和96方形LED数码显示网络仪表可选输出功能
注1：由于接线端子的局限，LED显示型网络电力仪表4路模拟量输出和4路开关量输出端子是复用的，也就是说LED显示型网络电力仪表只能提供模拟变送输出模块和开关量输出模块中的一种，用户可根据需要进行选用。
◇ LCD液晶显示和6方形LED数码显示网络仪表可选输出功能
具体接线方式请参照产品随机接线图。
订货说明
订货时，请详细写明所需产品的尺寸、辅助电源、输入变比、电力网络、输出要求、扩展功能模块以及订货数量等相关内容。
例：
尺 寸：96*96
辅助电源：AC 220V
输入变比：10kV/100V 500A/5A
电力网络：三相三线
通 讯：RS485/MODBUS-RTU
扩展功能：4路模拟量变送输出（需标清对应电量）和4路开关量输入
订货数量：10台
仪表后端展示：

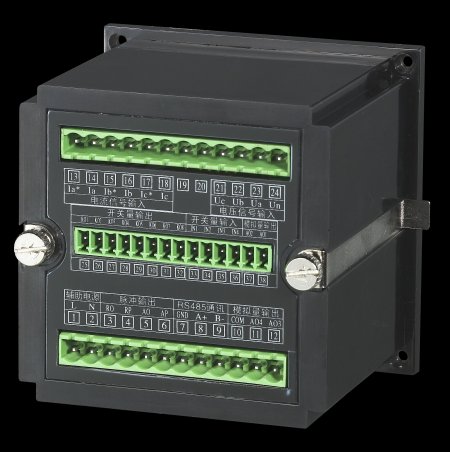

1.带附加功能仪表后端

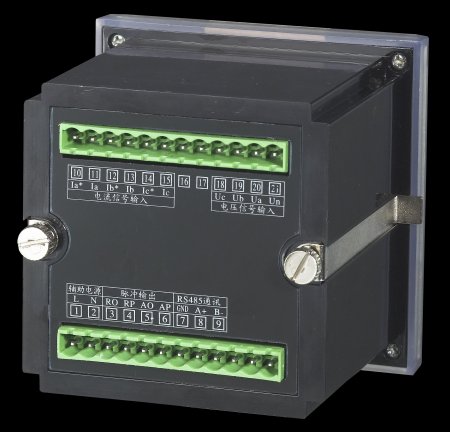

2.不带附加功能仪表后端：
