1、康赛特KST系列电动头优点综述：
KST系列阀门电动装置设计独特、外秀内刚，运转寿命超出同类产品标准的十倍，可谓钻石般耐久，以一当十；其以卓越的性能，无可争辩的优势，会另您刮目相看！
●功能强劲：智能型，开关型，调节性，无源触点型等各类信号输出型应有尽有；
●体积小巧：仅相当于同类产品的50%；
●请便宜人：仅相当于同类产品的40%；
●美观大方：铝合金压铸外壳，精细流畅，可减少电磁干扰；
●精密耐磨：涡轮输出轴一体化设计，避免了键联结的间隙，传动精度高，采用特殊铜合金锻造、强度高、耐磨性好；
●安全保证：通过AC1500V耐压检测，F级绝缘电机，安全有保障；
●配套简单：采用单相电源、外接线路简单、也可做380V、直流电源；
●使用方便：免加油、免点检、防水防锈、任意角度安装；
●保护装置：双重限位、过热保护、过载保护；
●多种速度：全行程时间9秒、13秒、15秒、30秒、50秒、100秒（出厂前已设定）；
●防腐防锈：整机支架、连轴器、螺钉均采用不锈钢；
●智能数控：智能控制模块高度集成于电动装置本体中，无需外接定位器。数字设定，数度精确，高度正确，自我诊断，一机多能。
2、外观及各部件名称：
1.箱体/case body
2.开度计/opening gauge
3.进线锁/wire-in lock
4.手柄轴橡胶盖/handle axle rubber stopper
5.输出轴/output axle
6.减速盖/deceleration cover
7.电气盖/electric cover
8.进线盖/wire-in cover
9.手柄轴孔/handle-axle hole
3、KST-100电动执行器外形尺寸表：

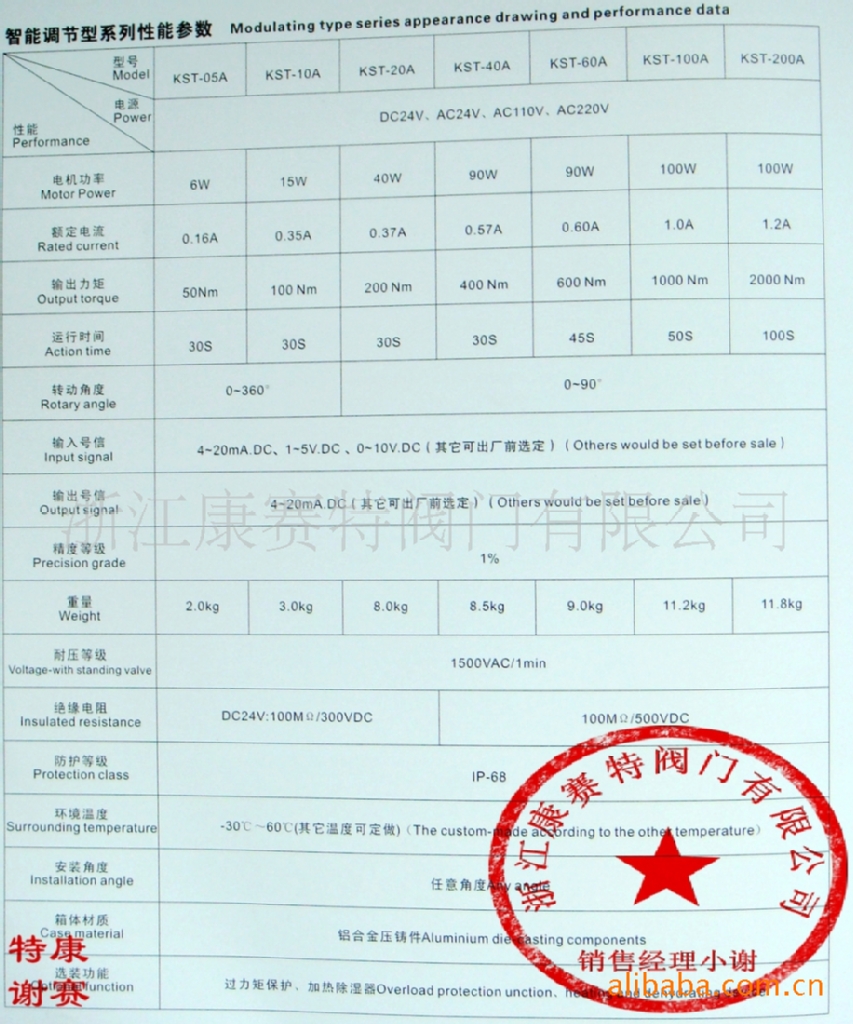

4、KST-100电动执行器性能参数：
5、康赛特KST系列电动执行器每种型号均有以下几种输出类型：
普通开关型（B型）；无源触点型（S型）；开度信号型（R型）；带位置发生器（K型）；智能调节型（A型）；直流开关型（D型）。现一一介绍其产品线路图的运作：
1.B型
其是通过开关电路实现阀门的开关操作，并输出一组指示阀门全开全关的有源位置信号。
接线说明：
●端子1接电源零线；
●电源相线与端子2接通时为“开”运行；
●电源相线与端子3接通时为“关”运行；
●电源相线与端子2接通时，如果“开”运行到位，端子4所接“全开信号”指示灯亮；
●电源相线与端子3接通时，如果“关”运行到位，端子5所接“全关信号”指示灯亮。
2.S型
通过开关电路实现阀门的开关操作，并输出一组只是阀门全开、全关的无源位置信号。
接线说明：
●端子1接电源零线；
●电源相线与端子2接通时为“开”运行；
●电源相线与端子3接通时为“关”运行；
●端子4为无源触点公共端；
●如果“开”运行到位，端子5输出“全开信号”；
●如果“关”运行到位，端子6输出“全关信号”。
3.K型
通过开关电路实现阀门的开关操作，同时输出去阀门开闭角度相对应的电流信号。
接线说明：
●电源输入端的N接零线，L接相线；
●L端接到“开”时，向开阀方向运行；
●L端接到“关”时，向关阀方向运行；
●输出信号端的“+”输出信号的正极，“-”输出信号的负极。
4.R型
通过开关电路实现阀门的开关操作，并输出与开度位置对应的电阻信号。
接线说明：
●端子1接电源零线，端子5为电位器动臂；
●电源相线与端子2接通时为“开”运行，电源相线与端子3接通时为“关”运行；
●端子4为电位器低端，“开”运行时，端子4和5之间的阻值随着阀门的打开而增大；
●端子6为电位器高端，“关”运行时，端子6和5之间的阻值随着阀门的关闭而增大。
5.A型
通过外部计算机或工业仪表输出的标准信号来控制阀门的开闭角度，并同步反馈输出相对应的标准信号。
接线说明：
●电源输入端的N接零线，L接相线；
●外部控制端的“+”接输入信号的正极，“-”接输入信号的负极；
●反馈端的“+”接输出信号的正极，“-”接输出信号的负极。
6.D型
通过切换外部电源的正负性，实现阀门的开关操作，同时输出一组指示阀门全开全关的无源触点信号。
接线说明：
●端子1接电源正极时，端子2接电源负极为“开”操作；
●端子1接电源负极时，端子2接电源正极为“关”操作
●端子4为无源触点公共端；
●“开”运行到位时，端子5输出全开信号；
●“关”运行到位时，端子6输出全关信号
6、关于电源电压的说明：
请按产品的铭牌或接线图选取电源电压：几种可能的电压如下：
AC380V±10% 50/60HZ；AC220V±10% 50/60HZ；DN24V
选择380V AC时，注意接线顺序，要保证行程开关能正确控制阀门的开关，否则会损坏执行器。
为了更好的保护电动执行器，消除短路，降低事故伤害，可以在每台电动执行器的电源接入端加断路开关，并按如下表选用合适的熔断器：
注：不能将两台电动装置的动线并联，不能用同一接点控制数台电动装置，否则会造成失控或电机过热。
7、安装的说明：
1.室内安装注意：
●属非防爆产品，请不要安装在有爆炸性气体的室内；
●安装在有水和原料溅射的地方，请加装整体防护装置；
●请预留进线、手动时所需的空间。
2.室外安装注意：
●请加装整体防护装置，避开雨水和阳光直射；
●请预留进线、手动时所需的空间。
3.环境温度和流体温度条件：
●环境温度应在-25℃-+60℃范围内（零度一下或温差较大的环境，应使用带有防止结霜的加热器的执行器）；
●当流体温度较高时，应使用高温型的连接支架和接头将驱动装置安装在阀门之上。
4.配线电缆：
●KST-05进线锁PG9,请用φ4-φ8的电缆线；
●KST-10进线锁PG11,请用φ8-φ10的电缆线；
●KST-20/50/100/200进线锁PG13.5，请用φ8-φ12的电缆线；
●将电缆穿过进线锁，将线头紧固在端子上，旋紧线锁的外套以锁紧缆线。
5.与阀门的连接（此处以蝶阀为例）
连接图
步骤：
●手动转动阀门，确定无异常，并将阀门转到全关位置；
●将支架用螺钉轻轻固定在阀门上；
●将连轴器套在阀门的阀杆上；
●将电动装置转到全关；
●将电动装置的输出轴插到连轴器中；
●将电动执行器用螺钉轻轻固定在支架上；
●手动全行程转动电动装置，确定无偏心和卡死等异常；
●拧紧各个螺钉。
●电动蝶阀的尺寸表：
6.电气限位的调整（通电时禁止手动操作）
松开行程挡块的螺钉，用螺丝刀轻敲行程挡块，即可调整行程挡块的角度，从而改变电气限位的开闭角度，行程开关动作时会发生“咔嚓”的声响。
7.机械限位的调整
●用手柄转到全开的位置；
●松开锁紧螺母，旋转调整螺钉，使之与机械挡块接触，然后反方向旋转螺钉半圈，锁紧螺母；
●同样方法可进行全关位置调节。
注意：机械限位必须滞后于电气限位，否则易造成电机过热。
8.电位器的调整（R型和A型）
●电位器的电阻值为1K欧和5K欧；
●用手柄转动阀门到全闭的位置；
●松开开度齿轮的螺钉，转动开度齿轮，调整电位器。用万能表测量4-5接线端子之间的电阻值，使4-5端子之间的电阻值大约为10欧，紧固开度齿轮固定螺钉。
注：可直接松开电位器调整，但固定时注意电位器齿轮与开度齿轮的齿合，间隙不能过大或过紧，否则直接影响到执行器整机的精度。
9.关于只能调节型的说明：
●智能执行器面板说明：
●设置参数一览表
智能型执行器出厂前已标定完成，用户可直接使用，无需调整，如果要重新调整可按如下操作步骤：
10.KST系列电动执行器选型配置表
11.故障与对策
故障状态 原因分析 对策解答
8、康赛特完美售后保修服务：
康赛特系列电动执行器，质量优秀，性能卓越。其任何一款产品的出厂都经过生产检验，包装检验和出厂检验三道严格的检验的程序，确保了用户能享受到康赛特完美的品质服务。但任何产品都难免有瑕疵，如果在您正确使用我司产品的基础上出现任何质量问题，我司承诺如下售后服务：
1.1个月出现质量问题，包换；
2.一年出现质量问题，包修；
3.终身享受康赛特产品维护保养。
