拖链电缆 高柔性拖链控制电缆
上海宽民电气有限公司
中国
产品属性
图文详情
品牌推荐
品牌/型号
K.M宽民/KM F-EF-JZ
护套材质
特种PVC
护套厚度
1.0（mm）
品牌
K.M宽民
型号
KM F-EF-JZ
线芯材质
裸铜线
芯数
2芯至65芯（可定做）
电线最大外径
22.5（mm）mm
标称截面
0.5-16（mm2）mm2
产品认证
ROHS
加工定制
是

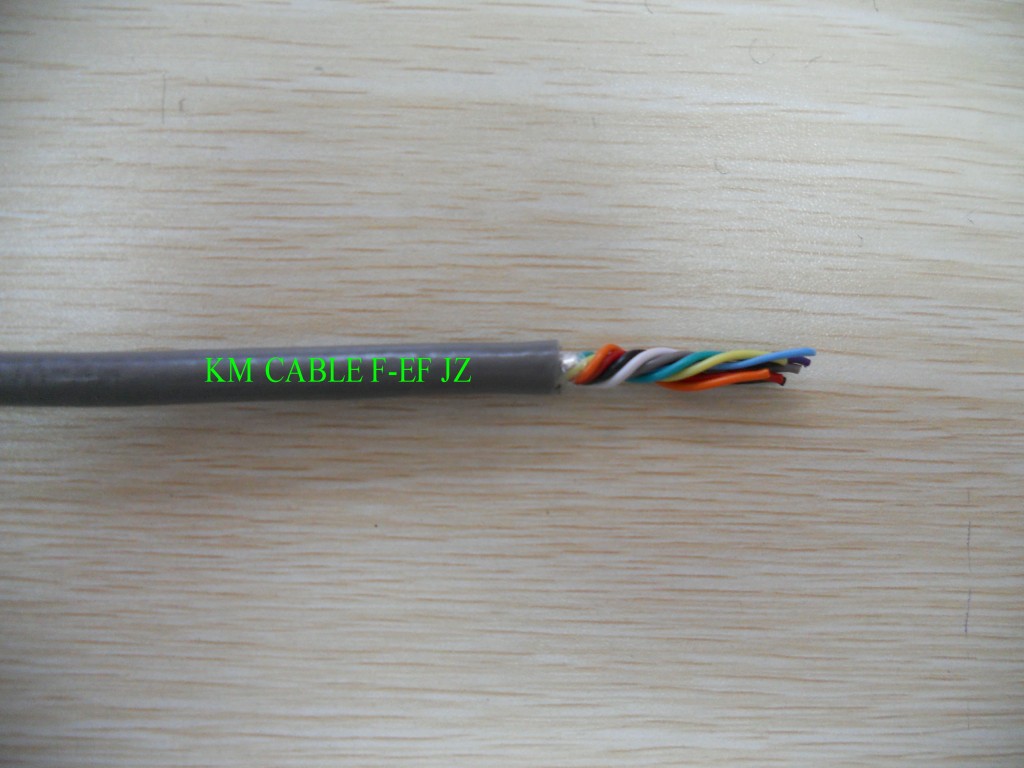

KM CABLE F-EF JZ高柔性拖链PVC控制电缆
结构
导线：精绞超细裸铜丝导体，符合DIN VDE 0295 第6类第4栏导体和IEC 60228第6类导体规定
绝缘：特种PVC Z7225芯线绝缘
颜色编码：黑色线芯，根据DIN VDE 0293规定用白色数字按顺序编号外层黄绿接地线
线芯结构：绝缘线芯以最优节距绞合成缆
织物包覆
护套材料：特种PVC TM2外护套，符合DIN VDE 0281第1部分的规定和HD 21.1的规定
护套颜色：灰色
技术参数
额定电压： U0/U 300/500V
测试电压： 4000V
最小弯曲半径：移动安装：7.5 × 电缆外径
固定安装：4 × 电缆外径
温度范围： 移动安装：-5℃至+80℃
固定安装：-40℃至+80℃
抗辐射强度： 最高80×106cJ/kg
阻燃特性： PVC自熄和阻燃性，试验方法B按VDE 0472的804部分和IEC 60332-1部分的规定
绝缘电阻： 最小20兆欧 × 千米
无有害物质，符合ROHS标准
本产品符合EEC规程73/23（低电压规程）CE的规定
用途
用于控制测量及动力电路中，并应用于工业领域、装配线、生产线等。与拖链并用时，效果更佳。还适应于有自由移动的中等机械应力的场合。是新一代高柔性的控制和连接电缆，可在潮湿环境下使用，在适用的温度范围内，露天适用须加防护紫外线装置。采用铜丝编织屏蔽，用于对抗电磁干扰要求较高的场合。
特性
特别耐油
耐化学性
外径小，节省电缆安装所需空间
高密度铜丝编织屏蔽可保证数据信号无干扰的传输
※可为客户提供特殊定做
| 芯线数+截面积 mm2 | 电缆外径 mm | 电缆耗铜量 kg/100m | 电缆重量 kg/100m | 芯线数+截面积 mm2 | 电缆外径 mm | 电缆耗铜量 kg/100m | 电缆重量 kg/100m | |||
| 2×0.50 | 5.00 | 0.96 | 3.60 | 34G1.00 | 17.80 | 32.60 | 63.50 | |||
| 3G0.50 | 5.30 | 1.44 | 4.40 | 41G1.00 | 19.30 | 39.40 | 74.70 | |||
| 4G0.50 | 5.70 | 1.92 | 4.40 | 42G1.00 | 19.40 | 40.30 | 76.80 | |||
| 5G0.50 | 6.40 | 2.40 | 6.40 | 48G1.00 | 20.00 | 46.10 | 18.50 | |||
| 7G0.50 | 7.50 | 3.40 | 9.50 | 50G1.00 | 21.20 | 48.00 | 87.90 | |||
| 10G0.50 | 9.10 | 4.80 | 11.80 | 65G1.00 | 23.70 | 62.40 | 122.10 | |||
| 12G0.50 | 9.20 | 5.80 | 12.90 | 2×1.50 | 6.40 | 2.90 | 6.70 | |||
| 14G0.50 | 9.80 | 6.70 | 14.40 | 3G1.50 | 6.80 | 4.30 | 8.30 | |||
| 14G0.50 | 9.80 | 6.70 | 14.40 | 4G1.50 | 7.40 | 5.80 | 10.60 | |||
| 18G0.50 | 11.10 | 8.64 | 19.40 | 5G1.50 | 8.30 | 7.20 | 13.40 | |||
| 21G0.50 | 11.70 | 10.10 | 22.50 | 7G1.50 | 9.90 | 10.10 | 17.30 | |||
| 25G0.50 | 13.40 | 12.00 | 27.80 | 10G1.50 | 11.90 | 14.40 | 27.00 | |||
| 34G0.50 | 15.00 | 16.30 | 35.80 | 12G1.50 | 12.10 | 17.30 | 31.30 | |||
| 42G0.50 | 16.10 | 20.20 | 43.20 | 14G1.50 | 12.90 | 20.30 | 35.00 | |||
| 50G0.50 | 17.90 | 24.00 | 52.70 | 16G1.50 | 13.60 | 23.20 | 42.60 | |||
| 2×0.75 | 5.40 | 1.44 | 4.30 | 18G1.50 | 14.50 | 25.70 | 52.50 | |||
| 3G0.75 | 5.70 | 2.16 | 5.10 | 21G1.50 | 15.40 | 30.00 | 59.50 | |||
| 4G0.75 | 6.40 | 2.90 | 6.60 | 25G1.50 | 17.80 | 36.70 | 68.40 | |||
| 5G0.75 | 7.00 | 3.60 | 8.40 | 26G1.50 | 17.90 | 37.10 | 70.70 | |||
| 7G0.75 | 8.30 | 5.00 | 10.50 | 34G1.50 | 19.70 | 49.00 | 89.10 | |||
| 10G0.75 | 10.10 | 7.20 | 15.40 | 42G1.50 | 21.50 | 60.50 | 107.50 | |||
| 12G0.75 | 10.20 | 8.60 | 18.00 | 50G1.50 | 23.70 | 72.00 | 132.00 | |||
| 18G0.75 | 12.10 | 13.00 | 26.00 | 61G1.50 | 26.20 | 87.80 | 157.80 | |||
| 21G0.75 | 13.00 | 15.10 | 30.50 | 65G1.50 | 27.60 | 93.60 | 167.20 | |||
| 25G0.75 | 14.90 | 18.00 | 34.00 | 3G2.50 | 7.70 | 7.20 | 13.20 | |||
| 26G0.75 | 15.00 | 18.70 | 35.60 | 4G2.50 | 9.10 | 9.60 | 19.50 | |||
| 34G0.75 | 16.60 | 24.50 | 44.30 | 5G2.50 | 10.20 | 12.00 | 24.20 | |||
| 50G0.75 | 20.00 | 36.00 | 58.70 | 7G2.50 | 12.20 | 16.80 | 34.60 | |||
| 2×1.00 | 5.70 | 1.92 | 5.80 | 12G2.50 | 15.00 | 28.80 | 51.60 | |||
| 3G1.00 | 6.00 | 2.90 | 7.40 | 14G2.50 | 16.10 | 33.60 | 58.60 | |||
| 4G1.00 | 6.80 | 3.84 | 8.90 | 18G2.50 | 18.10 | 43.20 | 82.40 | |||
| 5G1.00 | 7.40 | 4.80 | 10.00 | 25G2.50 | 22.50 | 60.00 | 98.80 | |||
| 7G1.00 | 8.80 | 6.70 | 12.90 | 3G4.00 | 10.40 | 11.10 | 21.40 | |||
| 10G1.00 | 10.70 | 9.60 | 20.10 | 4G4.00 | 11.40 | 14.70 | 26.60 | |||
| 12G1.00 | 10.80 | 11.50 | 24.10 | 5G4.00 | 12.70 | 18.40 | 32.50 | |||
| 14G1.00 | 11.60 | 13.40 | 25.90 | 4G6.00 | 13.30 | 22.30 | 39.60 | |||
| 16G1.00 | 12.20 | 15.30 | 28.80 | 5G6.00 | 14.50 | 27.80 | 48.40 | |||
| 18G1.00 | 13.00 | 17.30 | 32.50 | 4G10.00 | 17.70 | 35.40 | 64.40 | |||
| 21G1.00 | 13.70 | 20.20 | 40.60 | 5G10.00 | 19.70 | 44.30 | 78.50 | |||
| 25G1.00 | 15.80 | 24.00 | 48.10 | 4G16.00 | 19.80 | 61.50 | 92.20 | |||
| 26G1.00 | 15.90 | 25.00 | 49.50 | 5G16.00 | 22.30 | 76.80 | 113.30 | |||
| 32G1.00 | 17.60 | 30.70 | 59.30 | G=有黄绿接地线 X=无黄绿接地线 | ||||||
