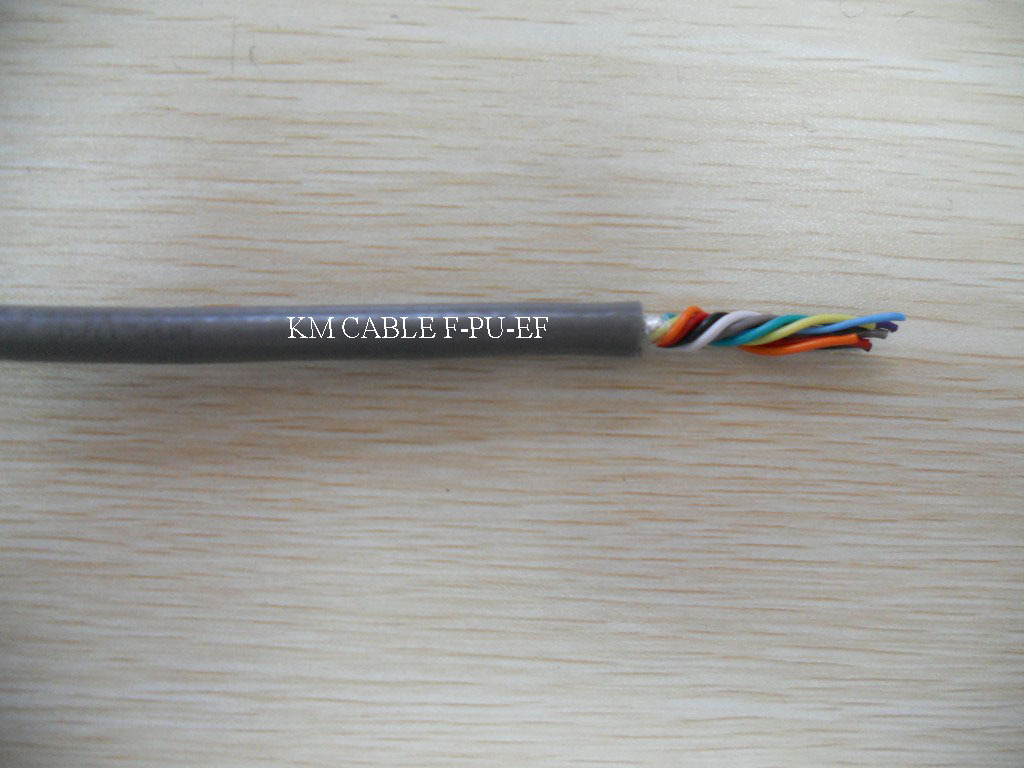

结构
导线：精绞超细裸铜丝导体，符合DIN VDE 0295 第6类和IEC 60228第6类规定
绝缘：耐油PVC T12芯线绝缘，符合DIN VDE 0281第1部分的规定，极好的滑动能力
颜色编码：线芯颜色按照DIN 47100的规定
线芯结构：绝缘线芯采用最优节距绞合成缆
护套材料：特种聚氨酯外护套TMPU，符合DIN VDE 0281第10部分附录A的规定
护套颜色：灰色（RAL 7001）
技术参数
额定电压： 350V
测试电压： 1500V
最小弯曲半径：移运安装5 × 电缆外径
固定安装3 × 电缆外径
温度范围： 移动安装：-5℃至+70℃
固定安装：-40℃至+70℃
抗辐射强度： 最高100×106cJ/kg
阻燃特性： 符合VDE 0472第804部分B类试验
绝缘电阻： 最小20兆欧 × 千米
无有害物质，符合ROHS标准
本产品符合EEC规程73/23（低电压规程）CE的规定
用途
适用于对导线柔性有高要求的自动化生产过程，比如，在机器人技术或移动部件中。也用于拖链以及会产生快速突然运动的场合。
长时间的工作寿命使得这种电缆具有高效率和经济性
PUR外护套特坚固，耐撕裂、耐磨和耐油。
特性
特别耐油 耐化学性
低温时高柔性 高耐磨性
抗弯曲和切割 抗撕裂
小弯曲半径
阻燃 无卤
低电容
※可为客户提供特殊定做
芯线数+截面积
mm2 | 电缆外径
mm | 电缆耗铜量
kg/100m | 电缆重量
kg/100m | | | | 芯线数+截面积
mm2 | 电缆外径
mm | 电缆耗铜量
kg/100m | 电缆重量
kg/100m |
| 3×0.14 | 3.60 | 0.42 | 2.60 | | | | 10×0.25 | 7.60 | 2.50 | 8.40 |
| 4×0.14 | 4.00 | 0.56 | 3.10 | | | | 14×0.25 | 8.00 | 3.50 | 10.80 |
| 5×0.14 | 4.20 | 0.70 | 3.50 | | | | 18×0.25 | 9.00 | 4.50 | 13.00 |
| 7×0.14 | 4.80 | 0.98 | 5.00 | | | | 25×0.25 | 11.00 | 6.25 | 17.80 |
| 10×0.14 | 6.50 | 1.40 | 6.30 | | | | 2×0.34 | 4.60 | 0.68 | 3.30 |
| 14×0.14 | 6.80 | 1.96 | 7.70 | | | | 3×0.34 | 4.80 | 1.02 | 4.30 |
| 18×0.14 | 7.00 | 2.52 | 9.10 | | | | 4×0.34 | 5.40 | 1.36 | 5.70 |
| 25×0.14 | 8.70 | 3.50 | 12.50 | | | | 5×0.34 | 6.60 | 1.70 | 6.50 |
| 2×0.25 | 4.10 | 0.50 | 2.80 | | | | 7×0.34 | 7.40 | 2.38 | 8.50 |
| 3×0.25 | 4.30 | 0.75 | 3.30 | | | | 10×0.34 | 8.90 | 3.40 | 11.70 |
| 4×0.25 | 4.80 | 1.00 | 4.00 | | | | 14×0.34 | 9.10 | 4.76 | 15.10 |
| 5×0.25 | 5.20 | 1.25 | 5.10 | | | | 18×0.34 | 10.00 | 6.12 | 18.20 |
| 7×0.25 | 6.60 | 1.75 | 6.40 | | | | 25×0.34 | 12.50 | 8.50 | 25.00 |
