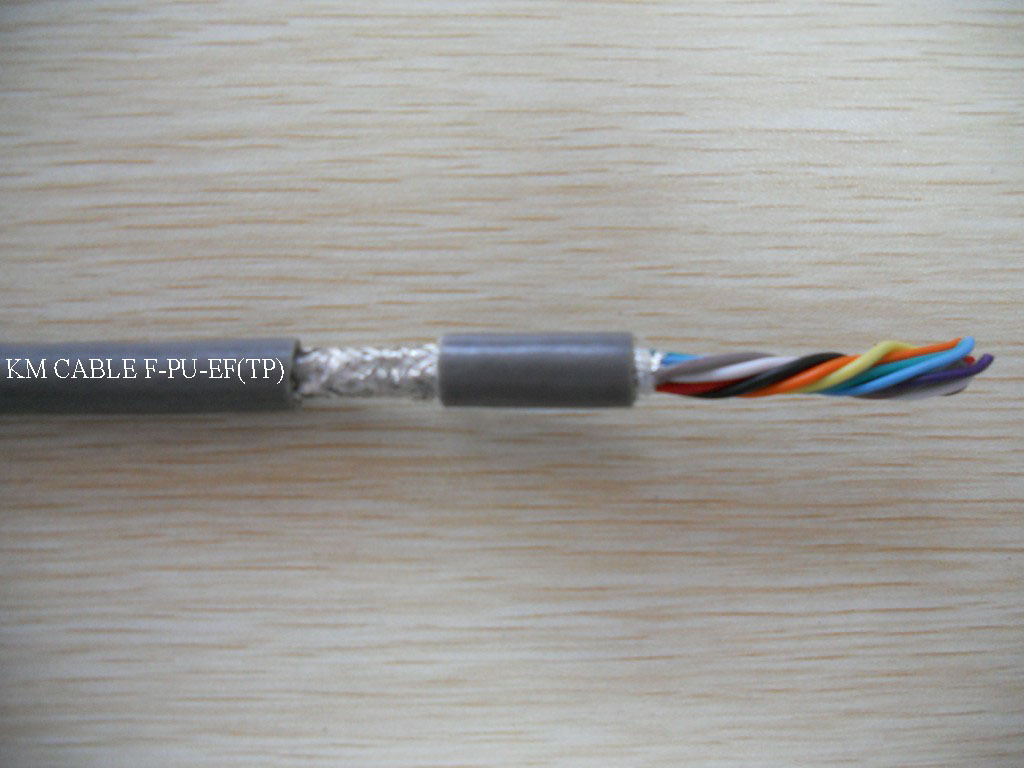

结构
导线:精绞超细裸铜丝导体,符合DIN VDE 0295 第6类和IEC 60228第6类规定
绝缘:特种耐油TPE-E芯线绝缘
颜色编码:线芯颜色按照DIN 47100的规定
线芯结构:对绞绝缘线芯以最优节距绞合成缆,无纺布绕包,镀锡铜丝屏蔽,覆盖率约85%
护套材料:特种聚氨酯外护套TMPU,不粘连,抗水解,抗微生物,符合DIN VDE 0281第10部分附录A的规定
护套颜色:灰色(RAL 7001)
技术参数
额定电压: 350V
测试电压: 1500V
最小弯曲半径:0.25mm2 7.5 × 电缆外径
0.5-1.0mm2 4 × 电缆外径
温度范围: 移动安装:-40℃至+70℃
固定安装:-50℃至+80℃
抗辐射强度: 最高100×106cJ/kg
阻燃特性: 符合VDE 0472第804部分B类试验
绝缘电阻: 最小100兆欧 × 千米
无有害物质,符合ROHS标准
本产品符合EEC规程73/23(低电压规程)CE的规定
用途
适用于对导线有高要求的自动化生产过程,也用于拖链以及会产生快速突然运动的场合。可以用于机器、机器加工、机器人技术,还可以在可移动自动机器部件和各种频繁移动操作中用作总线系统的传输电缆。这些高柔性数据同步传输电缆是根据最新技术发展生产的,由于使用了PETP绝缘线芯和耐磨耐切割外护套PUR,保证了长时间的使用寿命和经济性。该电缆还适用于电子对称模拟或数字信号等须无干扰传输的场合,及暴露于重型弯曲负载的场合,并适用于连接传感器、激励器、小分级电机等。
特性
高耐矿物油性
铜丝编织屏蔽防御外界干扰
极高的机械性能
极高的弯曲强度
极高的耐磨损、拉伸和挤压性能
※可为客户提供特殊定做
芯线数+截面积 mm2 | 电缆外径 mm | 电缆耗铜量 kg/100m | 电缆重量 kg/100m | | | | 芯线数+截面积 mm2 | 电缆外径 mm | 电缆耗铜量 kg/100m | 电缆重量 kg/100m |
| 1×2×0.25 | 5.30 | 1.40 | 2.80 | | | | 10×2×0.50 | 17.70 | 17.60 | 34.90 |
| 2×2×0.25 | 6.00 | 3.20 | 6.30 | | | | 14×2×0.50 | 18.30 | 21.54 | 40.40 |
| 3×2×0.25 | 8.10 | 3.84 | 7.40 | | | | 1×2×0.75 | 7.20 | 3.40 | 6.40 |
| 4×2×0.25 | 8.90 | 4.32 | 8.70 | | | | 2×2×0.75 | 9.60 | 6.00 | 11.80 |
| 5×2×0.25 | 9.60 | 5.15 | 10.60 | | | | 3×2×0.75 | 11.40 | 8.57 | 15.30 |
| 6×2×0.25 | 10.40 | 7.18 | 13.40 | | | | 4×2×0.75 | 12.50 | 9.36 | 17.80 |
| 8×2×0.25 | 13.00 | 7.44 | 15.10 | | | | 5×2×0.75 | 13.50 | 11.30 | 20.30 |
| 10×2×0.25 | 14.10 | 9.00 | 18.80 | | | | 6×2×0.75 | 14.70 | 13.04 | 23.50 |
| 14×2×0.25 | 14.30 | 11.12 | 21.70 | | | | 8×2×0.75 | 16.10 | 19.22 | 34.70 |
| 1×2×0.50 | 6.70 | 2.20 | 4.90 | | | | 10×2×0.75 | 20.70 | 25.80 | 46.80 |
| 2×2×0.50 | 7.20 | 5.00 | 10.20 | | | | 14×2×0.75 | 21.20 | 31.66 | 54.70 |
| 3×2×0.50 | 10.40 | 7.18 | 13.40 | | | | 1×2×1.00 | 7.60 | 4.20 | 7.40 |
| 4×2×0.50 | 11.40 | 7.44 | 15.20 | | | | 2×2×1.00 | 8.30 | 7.30 | 12.80 |
| 5×2×0.50 | 12.50 | 8.45 | 16.50 | | | | 3×2×1.00 | 12.20 | 9.36 | 16.70 |
| 6×2×0.50 | 13.30 | 9.96 | 19.70 | | | | 4×2×1.00 | 13.20 | 11.78 | 20.90 |
| 8×2×0.50 | 16.90 | 14.43 | 28.90 | | | | 5×2×1.00 | 14.60 | 13.90 | 24.10 |
