处理器+ Intel 945GSE+ ICH7M的Navy Pier三芯片解决方案
PCM3-D525采用了英特尔凌动 N270处理器+ Intel 945GSE+ ICH7M的Navy Pier三芯片解决方案。英特尔凌动N270是一款功耗只有2.5W的45nm制程处理器，主频1.6GHz，533Mhz FSB；Intel 945GSE+ ICH7M的芯片组搭配提供的性能要远高于英特尔其他的低功耗方案。高性能的英特尔凌动无风扇低功耗平台，新一代的硬件应用环境。
2.独立的双显支持VGA+LVDS，支持丰富的多媒体应用
3. DDR2内存和千兆网卡，稳定，安全，抗震，适应恶劣的工作环境；千兆网口提供超强的通信能力。

4.支持6 x COM（1*232/422/485）,8x USB2.0, 2 x SATA和CF II
5.支持传统的PCI扩展槽，提供对老式周边外设的兼容

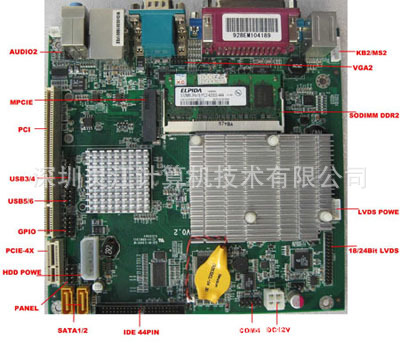

详细参数描述： 凌动工控主板PCM3-D525
系统：
● CPU：Intel(R) 凌动D525 Atom , 1.8GHz双核, 533MHz FSB
● 二级缓存：512K(板帖CM600,512KB L2)
● 系统芯片：Intel(R) 945GSE + ICH7M
● BIOS：Award BIOS, ACPI supported
● 电子盘：1个Type II型CF卡插槽
● 系统内存：1DDR3 SODIMM socketl双通道，最大8G
● 看门狗：256级
I/O接口：
● SATA/IDE接口：2×SATA-II接口
● USB接口：8个USB2.0接口（其中两个为插针式）
● 并口：1个并口，支持SPP/EPP/ECP模式并具有防静电有 保护功能
● 串口：6个串口，3×RS232接口  1×R422 485接口
● GPIO:提供8位GPIO接口，4路输入，4路输出
● VGA接口：DVI Chrontel CH7307 DVI port on board
 网络 ：
● 芯片组：1 ×PCI-E Gigabit LANPin header for RJ-45
● 速度：1000Mbps
声卡：
● Realtak AC’97声卡

● Built-in Intel(R) High Definition AudioALC 662
  显示芯片：
● 拥有Intel图象媒体加速器950核心,兼容Windows Vista Premium,和Chrontel CH7307 DVI加速器
    支持VGA、CRT显示界面
● LVDS  TFT 18Bit 接口
●PCI槽：支持PCI-4X扩展槽，提供对老式周边外设的兼容

机构与环境:
● 尺寸：158mm x 119mm
● 供电方式：DC Power jack +12V DC-in ，12V3A以上电源即可
● 功耗：+5V1.2A,+12V 0.5A
● 工作温度：-20°C~70°C (-4°F~158°F)
● 储存温度：-20°C~80°C (-4°F~176° )
●  相对湿度：10%~90% (non-condensing)
● 重量：0.30㎏

应用领域：仪器仪表、教学设备、平板电脑、桌面触摸平板电脑、电力高压测试设备、车载、自助终端、医疗仪器设备、砸机控制、地铁、电子警察、ATM机，自动售货机、防火墙网关等
