配电箱采用钢塑结构的形式，箱体基座采用钢结构并镀覆，端盖采用阻燃工程塑料注塑制成且配有透明聚碳酸脂防护罩；适用于交流50Hz额定绝缘电压至690V的单相三线或三相五线的末端电路中，作为对照明及用电设备进行配电控制之用。适合化工、纺织、轻工、医药、矿山、建筑、交通等行业的粉尘多，有较少腐蚀的场所，特别适合装饰效果要求高的建筑物内作照明配电箱用。 ■配电箱既有塑料艺术美感，又有钢结构的坚固，透明罩使开关电器的工作状态一目了然；■配电箱内的电器元件采用导轨安装，元件宽度均以9mm为模数；■布置紧凑合理，安装、拆卸、维修均很方便；■可根据用户需要配置小型断路器，构成美观、豪华、强度高、耐撞击的配电箱；■每种回路均有明装式和嵌入式； PZ20、PZ30模数终端组合电器
1.概述
PZ20、PZ30模数终端组合电器是一种安装终端电器的装置,它的主要特点是采用的电器尺寸模数化、安装轨道化、外形艺术化、使用安全化,在国内外已被广泛应用
2.主要结构特点 PZ20、PZ30终端组合电器主要结构部件有透明罩、上盖、箱体、安装轨、导电排、接线座、护线罩和电器开关元件等。内装电器开关元件全部采用宽度为9mm模数的电器,安装于顶帽形轨道上,可根据需要任意组合,拆装迅速方便,开关元件手柄外露,带电及其他部分遮盖于上盖内部, 打开门可方便地操作,使用安全可靠。箱体上下、左右及背后均设置进出线孔,便于接线。 箱体为全塑结构,既可用于明装式,又可用于暗装式。 3.适用范围
PZ20、PZ30终端组合电器适用于额定电压220V或380V,负载总电流不大于100A的单相三线或三相五线的末端电路中,作为对用电设备进行控制,对过载、短路、过电压和漏电起保护作用的一种成套装置。可广泛应用于高层建筑、住宅、车站、港口、机场、医院、影剧院、大型商业网点和工矿企业等。 4.型号、名称、规格及含义

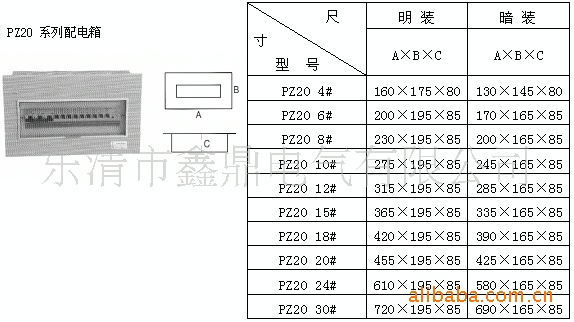

5.外形尺寸
防护等级高，全面防水防尘，采用优质冷轧板焊接成型，外表静电喷涂，美观大方！
|
