产品概况
YCK 205A系列液晶温控器由电子逻辑电路其测量温度与设定温度进行比较，控制中央空调末端的风机、水阀等，应用于宾馆、写字楼、商场、工业、医疗特别是另墅等民用建筑，使所控环境温度恒定为设定温度范围内，此款温控器配有遥控器，可实现远距离控制。
安装说明
1、请由专业技术人员安装，安装前请确认已切断电源；
2、本产品应安装在空气流通较好的常温环境里，远离热源，远离门窗避免太阳直射；
3、安装螺丝孔间距：显示板：60mm；
4、安装步骤如下：
①按接线图固定强电配线；
②将显示板分开；

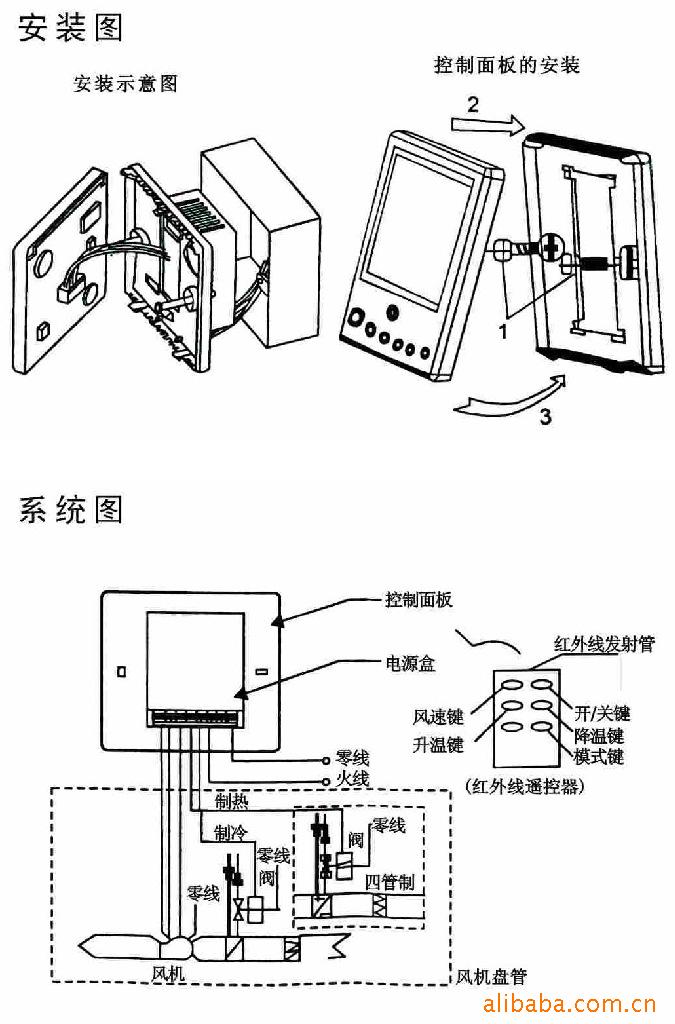

③将固定好强电线的电源板按安装图安装到墙上；
④接好7芯排线；
⑤扣上显示板上盖；
反面
YC K200A／205A系列液晶温控器
操作指南
查询房间温度
按设置键一次，LcD显示房间温度：例如，显示房间温度为2 5~C不按任何键5秒后或按其他功能键可退出 l查询状态。
Ⅱ查询或修改机号(仅用于联网机型)
连接按设置键两次，可进入查询或修改状态，按温度上下键可调整机号(0—99)不按任何键5秒后或按其他功能键可退出查询或修改状态。
Ⅲ修改时间
1调整星期
连续按设置键三次，可进入调整星期状态，按温度上下键可调整星期如星期日。
2调整时钟
再按设置键一次，可进入调整时状态，按温度上下键可调整时钟(24小时制)所示为下午1 4点。
不按任何键5秒后或按其他功能键可退出设置状
Ⅳ设置星期开关机定时
连续按设置键五次，可进入星期定时设置状态，按温度上下键可调整定时时间。每天可设定一个定时开机时间和一个定时关机时间，一周共需设定1 4个开关时间。
当设定好某个定时时间后，按设置键确认并进入下个定时时间的设置。例如不按任何键5秒后或按其他功能键可退出设置状态。
V设置星期定时使能状态
连续按设置键，当LCD同时显示“时钟设定”时，可进入设定星期定时使能状态，按温度上升键可调整定时开机的使能状态，按温度下降键可调整定时关机的使能状态，所示为定时开关机时间有效。不按任何键5秒后或按其他功能键可退出设置状态。
注意事项
安装或维修时，请确认温控器已断电；
请严格按照接线图接线，否则有可能损毁温控器；
不可带电插拨7芯排线；
安装时，不可在温控器上任意打孔，且需保证安装面足够平整如果长期运行不正常，请与供应商联系；
安装时，请用附件中的螺丝固定相应的部件，
不可用其他规格螺钉替代，否则因使用不同
规格螺丝而造成的损坏本公司概不负责；
本控制器请用于干燥场所。
附件
说明书一张
螺 丝二枚
合格证一张
