舒勒专业生产精致冲床J21-160T开式固定台压力机/冲床
品牌/型号
soluler/舒勒/J21-160T







 ◆性能与特点 J21S系列压力机是加大喉口深度的开式固定台压力机,工作空间大,广泛适用于大尺寸板料的冲压加工,均采用钢板焊接机身,强度和刚度都很高。 J21S-6.3~125A是在J21系列压力机基础上演变而来,采用刚性转键式离合器,操作维修方便。 其中J21S-25A~125A均装有紧急制动装置,能使滑块急停在0~135度范围内,属于安全型压力机。 ◆技术参数 型号规格 | 单位 | J21-160T | 滑块公称压力 | Kn | 1600 | 最大封闭高度 | mm | 450 | 滑块行程 | mm | 150 | 行程次数 | Times/min | 40 | 喉口深度 | mm | 450 | 封闭高度调节量 | mm | 100 | 滑块中心至机身距离 | mm | 380 | 立柱距离 | mm | 560 | 工作台板尺寸 | 前后 | mm | 750 | 左右 | mm | 1120 | 滑块底面尺寸 | 前后 | mm | 320 | 左右 | mm | 500 | 模柄孔尺寸 | 直径 | mm | 70 | 深度 | mm | 90 | 工作台板厚度 | mm | 130 | 工作台离地面距离 | mm | 860 | 外形尺寸 | 前后 | mm | 2200 | 左右 | mm | 2460 | 高 | mm | 3290 | 地脚螺栓距离 | 前后 | mm | 1790 | 左右 | mm | 900 | 电机功率 | Kw | 15 | 重量 | Kg | 9800 |

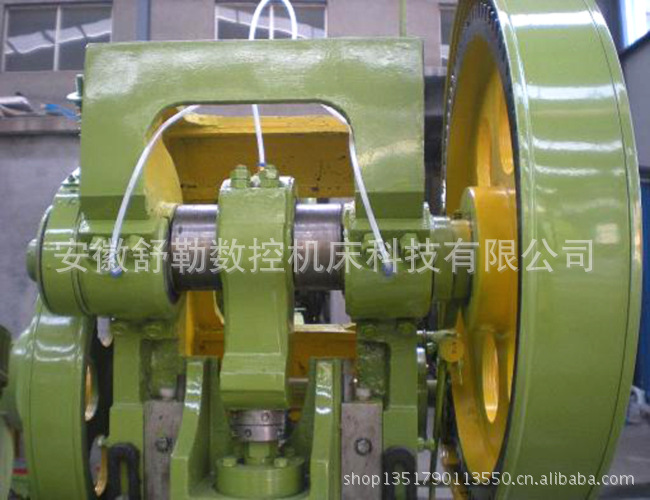

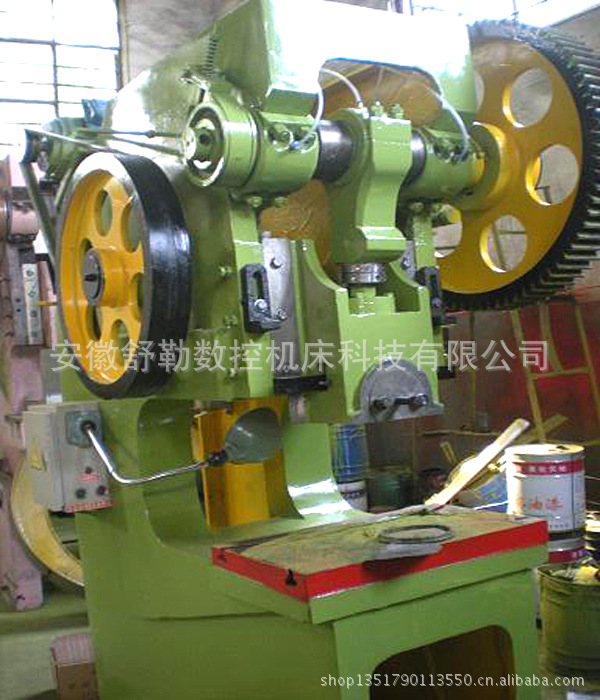

◆工作原理 冲床的设计原理是将圆周运动转换为直线运动,由主电动机出力,带动飞轮,经离合器带动齿轮、曲轴 (或偏心齿轮)、连杆等运转,来达成滑块的直线运动,从主电动机到连杆的运动为圆周运动。 连杆和滑块之间需有圆周运动和直线运动的转接点,其设计上大致有两种机构,一种为球型,一种为销型(圆柱型) ,经由这个机构将圆周运动转换成滑块的直线运动。冲床对材料施以压力,使其塑性变形,而得到所要求的形状与精度,因此必须配合一组模具(分上模与下模),将材料置于其间,由机器施加压力,使其变形,加工时施加于材料之力所造成之反作用力,由冲床机械本体所吸收。 ◆结构图

|
