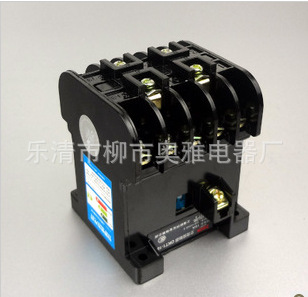

CJT1系列交流接触器
| 适用范围: |
| CJT1系列交流接触器用于交流50Hz、电流至380V、额定工作电流为10~150A的电力线路中,供远距离接通和分断之用,适用于频繁起动和断开正常运转中的交流电动机,并可与适当的热继电器或电子式保护装置组成电磁起动器,以保护可能发生过载的电路。 |
| ======================================================= |
型号含义:
| ======================================================= | | 结构特征: | | CJT1-10~40A的接触器为双断点直动式结构,60—150A接触器触头系统为双断点直动式,电磁系统为杠杆转动结构。触头均采用新型铜基无银合金材料。具有较强的抗氧化性,接触电阻小而稳定,并有较好的抗熔焊性耐磨损性,节约贵金属,降低成本。20-40A的接触器采用U形灭弧片和酚醛塑料灭弧罩,60—150A的接触器采用新型的纵向与横向栅片交错排列,DMC耐忽塑料灭弧罩,灭弧性能良好。 | | ======================================================= | 外形与安装尺寸 1.接触器的主要技术参数 参数 ----- 型号 | Ni V | Ue V | 断续周期工作制下le A | AC-3DE Pe kW | 最高操作频率 | 线圈工作范围 | 线圈控制功率VA | AC-1 | AC-2 | AC-3 | AC-4 | | | 起动 | 吸持 | CJT1-10 | 380 | 220 | 10 | 10 | 10 | 10 | 2.2 | 600 | 300 | 85%Us-110%Us | 65 | 11 | 380 | 4 | CJT1-20 | 220 | 20 | 20 | 20 | 20 | 5.5 | 140 | 22 | 380 | 10 | CJT1-40 | 220 | 40 | 40 | 40 | 40 | 11 | 230 | 32 | 380 | 20 | CJT1-60 | 220 | 60 | 60 | 60 | 60 | 17 | 485 | 95 | 380 | 30 | CJT1-100 | 220 | 100 | 100 | 100 | 100 | 28 | 760 | 105 | 380 | 50 | CJT1-150 | 220 | 150 | 150 | 150 | 150 | 43 | 120 | 950 | 110 | 380 | 75 |
2.辅助触头的主要技术参数 参数 ----- 型号 | lthA | UiV | UeV | leA | 额定控制容量 | 辅助触头种类与数量 | CJT1-10--150 | 5 | 380 | 交流 | 直流 | 交流 | 直流 | 交流(VA) | 直流(W) | 2常开 2常闭 | 380 | 220 | 0.47 | 0.27 | 180 | 60 |
外形与安装尺寸 型号 | A | B | C | a | b | φ | F | CJT1-10 | 70 | 70 | 96.5 | 56 | 58 | φ5+0.3 0 | 10 | CJT1-20 | 94 | 104 | 112 | 76 | 68 | φ5+0.3 0 | 10 | CJT1-40 | 116 | 131 | 126 | 100 | 75 | φ5.5+0.48 0 | 10 | CJT1-60 | 171 | 182 | 135 | 98 | 100 | φ7+0.36 0 | 10 | CJT1-100 | 196 | 204 | 135 | 110 | 180 | φ9+0.36 0 | 10 | CJT1-150 | 223 | 232 | 154 | 130 | 205 | φ11+0.43 0 | 10 |
|
|
