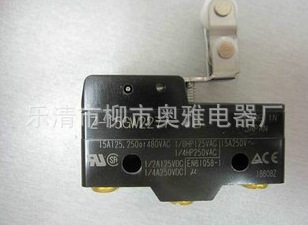

量大从优，欢迎订购 OMRON欧姆龙微动开关Z-15GW2277-B
乐清市柳市奥雅电器厂
中国 温州
产品属性
图文详情
品牌推荐
品牌/型号
OMRON/欧姆龙/Z-15GW2277-B
联系人：邹小姐 电话13868797824 传真0577-61786720
一般用基本开关
以高精度和丰富品种著称
最畅销的基本型开关
• 断路容量达15A，且精度高。
(重复精度良好)
• 微动开关的基本型、根据用途不同还具有标准型、
分割接触型、维持接触型等丰富品种。
• 标准型中还具有微小负载用系列。
• 保护端子部位的安全，具有防滴功能的防滴端子，
以及保护盖和塑料端子型。
●标准型(一般型)
| 分类 | 标准 | 高灵敏度 | 超高灵敏度用 | 高容量 | 微小负载用 | ||
| 接点间隔 | G(0.5mm) | H(0.25mm) | H2(0.20mm) | E(1.8mm) | H(0.25mm) | ||
| 驱动杆的种类 | 端子的种类 | 型号 | 型号 | 型号 | 型号 | 型号 | |
| 横向滚珠短摆杆型 | 焊接端子 | Z-15GW49 | —— | —— | —— | —— | |
| 螺钉紧固端子 | Z-15GW49-B | ||||||
| 滚珠摆杆型 | 标准 | 焊接端子 | Z-15GW2 | Z-15HW2 | —— | —— | —— |
| 螺钉紧固端子 | Z-15GW2-B | Z-15HW2-B | |||||
| 大型滚珠 | 焊接端子 | Z-15GW25 | —— | —— | —— | ||
| 螺钉紧固端子 | Z-15GW25-B | ||||||
| 横向滚珠摆杆型 | 焊接端子 | Z-15GW54 | —— | —— | —— | —— | |
| 螺钉紧固端子 | Z-15GW54-B | ||||||
| 单向动作滚珠短摆杆型 | 焊接端子 | Z-15GW2277 | —— | —— | —— | —— | |
| 螺钉紧固端子 | Z-15GW2277-B | ||||||
| 反向动作摆杆型＊2 | 焊接端子 | Z-15GM | —— | —— | —— | —— | |
| 螺钉紧固端子 | Z-15GM-B | ||||||
| 反向动作滚珠短摆杆型＊2 | 焊接端子 | Z-15GM22 | —— | —— | —— | —— | |
| 螺钉紧固端子 | Z-15GM22-B | ||||||
| 反向动作滚珠摆杆型 ＊2 | 焊接端子 | Z-15GM2 | —— | —— | —— | —— | |
| 螺钉紧固端子 | Z-15GM2-B | ||||||
＊2. 所谓反向动作，就是通过压缩盘簧使驱动杆摆杆平时处于按下按钮状态，通过摆杆操作，进行反转动作(按钮复位)的类型。
在自由状态下，按钮被按下，因此自由状态时的抗振、抗冲击性佳。
●分割接触型
| 接点间隔 | F(1.0mm) | ||
| 驱动杆的种类 | 端子的种类 | 型号 | |
| 针状按钮型 | 焊接端子 | ———— | |
| 螺钉紧固端子 | Z-10FY-B | ||
| 弹簧细按钮型 | 焊接端子 | ———— | |
| 螺钉紧固端子 | Z-10FSY-B | ||
| 弹簧短按钮型 | 焊接端子 | ———— | |
| 螺钉紧固端子 | Z-10FDY-B | ||
| 面板安装按钮型 | OP中 | 焊接端子 | ———— |
| 螺钉紧固端子 | Z-10FQY-B | ||
| 面板安装滚珠按钮型 | 焊接端子 | ———— | |
| 螺钉紧固端子 | Z-10FQ22Y-B | ||
| 摆杆型 | OF小 | 焊接端子 | ———— |
| 螺钉紧固端子 | Z-10FWY-B | ||
| 滚珠短摆杆型 | 焊接端子 | ———— | |
| 螺钉紧固端子 | Z-10FW22Y-B | ||
| 滚珠摆杆型 | 焊接端子 | ———— | |
| 螺钉紧固端子 | Z-10FW2Y-B | ||
| 反向动作滚珠短摆杆型＊2 | 焊接端子 | ———— | |
| 螺钉紧固端子 | Z-10FM22Y-B | ||
＊2. 所谓反向动作，就是通过压缩盘簧使驱动杆摆杆平时处于按下按钮状态，通
过摆杆操作，进行反转动作(按钮复位)的类型。自由状态下按钮被按下，所
以自由状态下的抗振、抗冲击性都很好。
●维持接触型
| 驱动杆的种类 | 型号 | |
| 针状按钮型 | Z-15ER | |
| 弹簧细按钮型 | Z-15ESR | |
| 摆杆型 | Z-15EWR | |
●标准型(防滴型高灵敏度)
| 分类 | 高灵敏度 | ||
| 接点间隔 | H(0.25mm) | ||
| 防滴端子保护盖 | 无 | ||
| 驱动杆的种类 | 端子的种类 | 型号 | |
| 弹簧型（钢丝型） | 焊接端子 | Z-15HNJS55 | |
| 螺钉紧固端子 | |||
