特点:
- 只需弯曲拇指即可完成单向循环调焦,简单方便;
- 400倍放大能力,优于1um分辨率;
- 图像亮度,对比度可调,适用于室内外工作;
- 27种现货检测头,可完成PC和APC端面检测;
- 60度弯曲测头可检查多种规格光纤的PC和APC端面;
- 可检查MPO和MTP多芯PC和APC端面;
- 高精密锥体连接方式,对准一致性达到98%;
- 可选USB连接电脑,并可配自动检测分析软件;
- 性能稳定,连续工作时间长达8小时以上。故障率低于3%

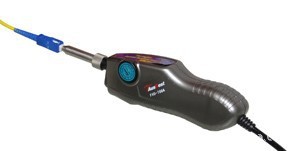

FVO-700A-H具有优异的调节性和对准性,端面成像清晰明亮,最适用光纤传输链路中对光纤端面的快速检查。


选配测头
27种现货检测头如下图;

|
|
PC端面类测试头 针对PC端面的检测适配头为:1.25、2.5插芯公头,FC、SC、ST、E2000、LC、MU适配器内的母头端面。 | APC端面类测试头 针对APC端面的检测适配头现有:1.25/APC-M、2.5/APC-M、FC/APC-F、SC-APC-F、LC/APC-F、E2000/APC-F。 |

|
|
弯头类测试头 前面有遮挡物的插芯可弯曲60度,检测母头PC或 APC端面,由60度基座和各种测试头结合使用, 型号为:SC/PC-F60、FC/PC-F60、LC/APC-F60、 E2000/APC-F60、SC/APC-F60、FC/APC-F60、 LC/APC-F60、E2000/APC-F60。 | 多芯类测试头 多芯检测头,主要用于母头MPO及MTP的MPO/PC-F、MPO/APC-F、MTP/PC-F、MTP/APC-F及MT-RJ。 |

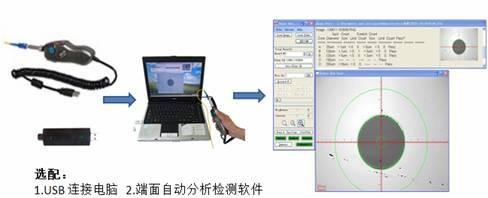

选配功能:USB连接电脑及EFD3.0版端面自动测试分析软件

规格参数:
组件 | 参数指标 | 性能值 |
FVO-700A探头 | 放大能力 | 400X |
分辨率(μm) | 1.0 |
可视范围(mm) | 0.40*0.31 |
CCD传感器 | 1/3寸600线 |
产品尺寸(mm)/重量(Kg) | 165*28*43 0.15 |
存储及工作环境 | -18℃-35℃ |
3.5寸显示器 | 图像尺寸(mm) | 21.5 |
像素 | 230000 |
电池容量(mAH) | 3500 |
续航时间 | 9h |
重量(Kg) | 0.4 |
USB功能(选配) | 700A探测器配合USB转接盒使用,可连接电脑, 无须电源就可直接检测图像。 |
EFD3.0版(选配) 光纤端面自动检测分析软件 | l 能根据IEC-61300-3-5国际标准检测自动生产分析报告,判断端面合格情况。 l 可检测分析端面上污渍的数量大小及划痕的长度、宽窄和数量。 l 可对端面图片,动态视频及实时检测三种状态进行测量分析。 EFD3.0版软件灵敏度高,准确性、一致性均比较好! |
采购指南:
| 项目 | 数量(个) |
标准配置 | FVO-700A探头 | 1 |
3.5寸显示器 | 1 |
标准测头SC-PC-F, FC-PC-F,LC-PC-F,2.5mm-M | 各1个 |
电源器及背包 | 1 |
选配功能 | USB功能 |
EFD3.0版 光纤端面自动检测分析软件 |
