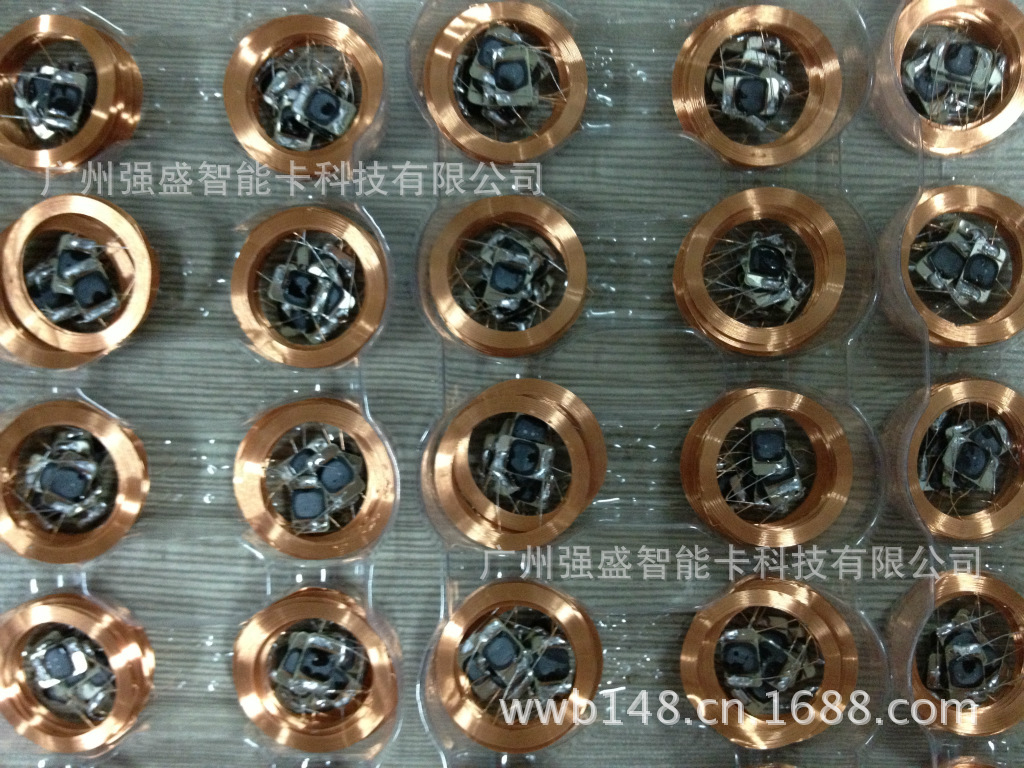

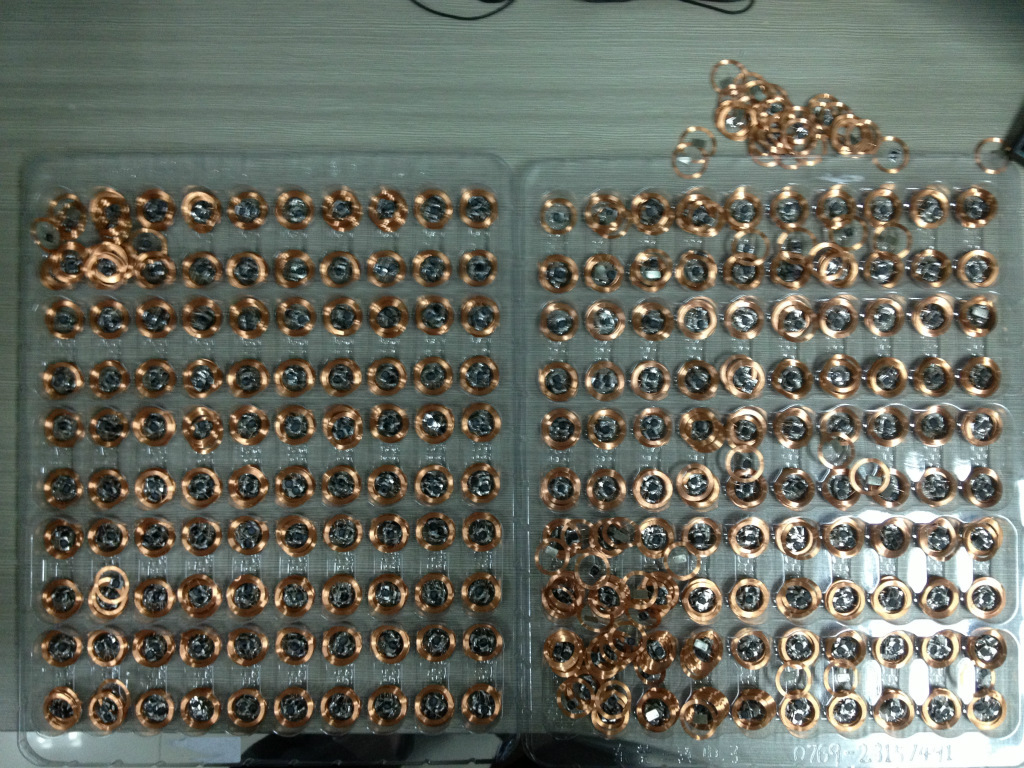

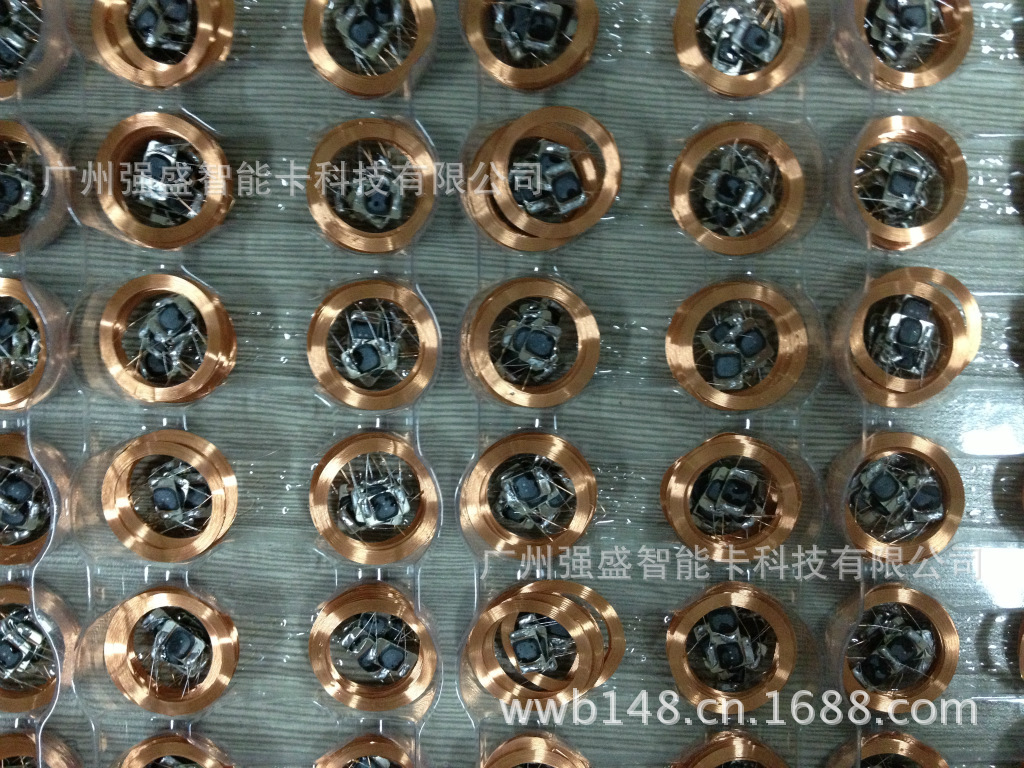

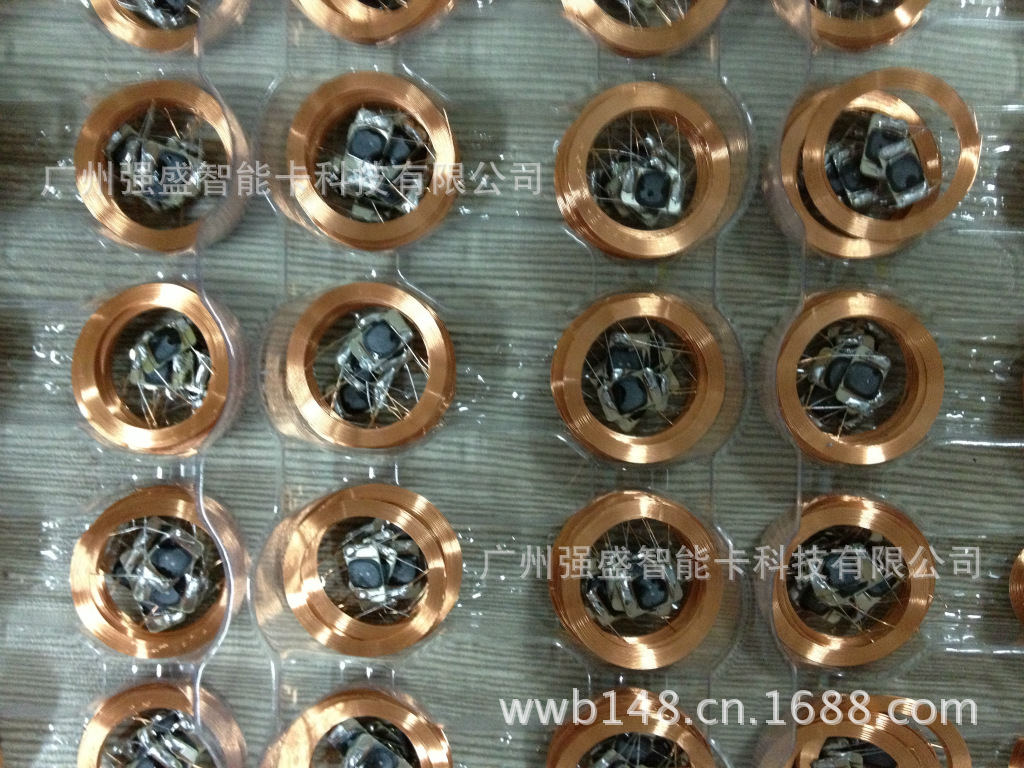

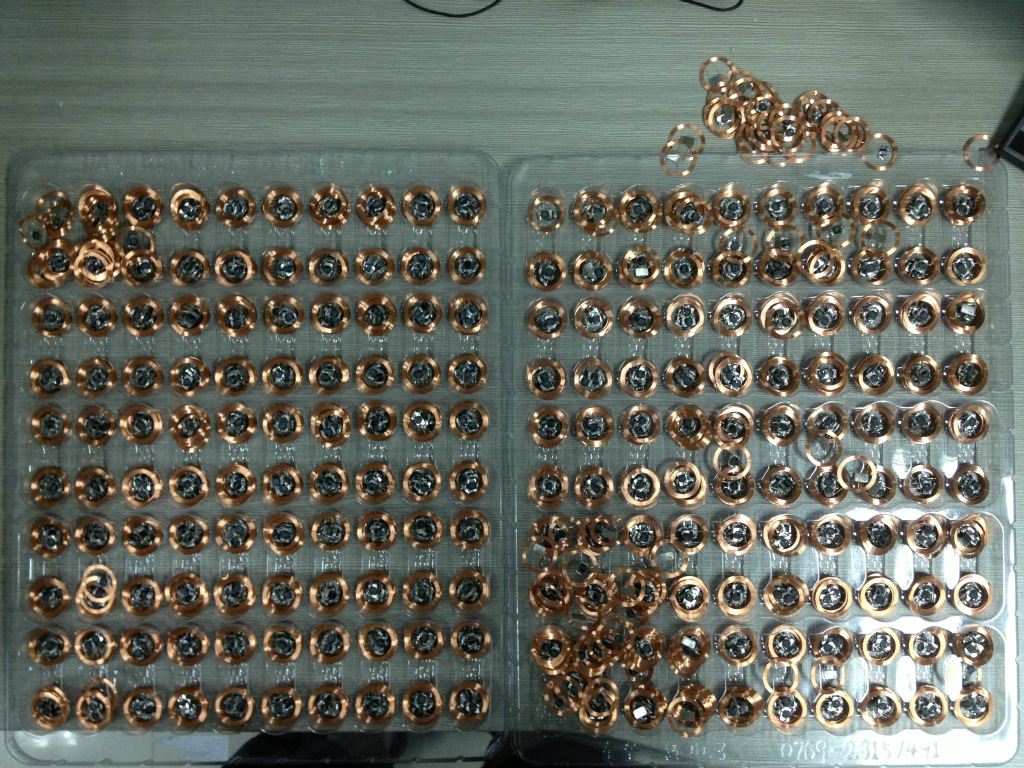

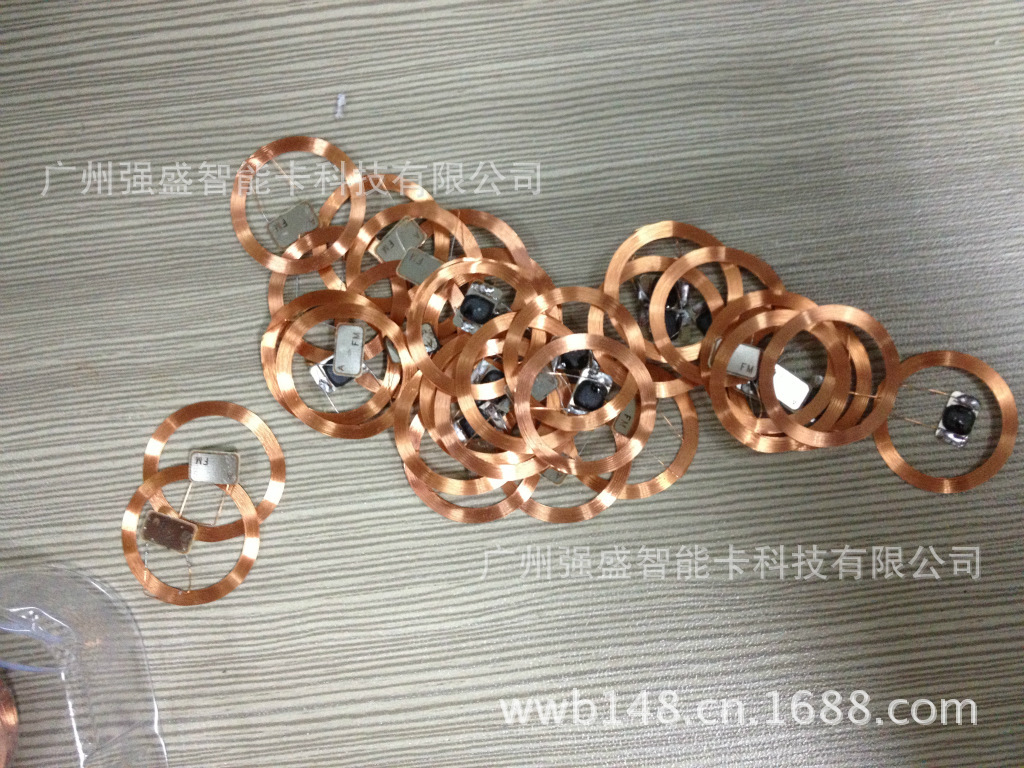

可为客户生产各种规格的感应卡线圈，IC/ID卡线圈，欢迎来
电来函
洽谈！谢谢！
非接触式IC卡存储结构
非接触式IC卡Contactless Smart Card（CSS），也称作感应卡、射频卡，由IC芯片、感应天线组成，并完全密封在一个标准PVC卡片中，无外露部分，其结构示意图如下。
非接触IC卡工作原理图
非接触IC卡的优点：
（1）高可靠性：无触点，避免了由接触读写产生的各种故障。提高了抗静电和环境污染能力，因此提高了可靠性及使用寿命。
（2）易用性：操作方便、快捷，无需插拔卡，完成—次操作只需0.1～0.3秒。
（3）高安全性：序列号全球唯一。卡与读写设备之间采用双向互认验证机制。所有数据都加密，不同分区的数据用不同的密码和访问条件进行保护。
（4）高抗干扰性：对有防冲突电路的非接触卡，在多卡同时进入读写范围内时，读写设备可一一对卡进行处理。
（5）一卡多用：卡片上的数据分区管理，实现一卡多用、一卡通。
（6）多种工作距离：作用距离从几厘米到几米，适应不同场合。
18.2.2非接触卡的应用
（1）公共交通
（2）身份识别
（3）门禁控制
另外，高速公路收费，停车场收费，加油站收费，智能卡水表、电表、煤气表等应用。
18.2.3非接触式IC卡Mifare
Philips是世界上最早研制非接触式IC卡的公司，其Mifare技术已经被制定为IS0／IEC14443 TYPE A国际标准。
（1）Mifare 1卡特点
①采用CMOS工艺，内建E2PROM存储器、MCU智能控制器等。
②卡片电路不用任何电池供电。
③标准操作距离高达10cm，通信速率高达106kbit／s。
④具有先进的数据通信加密和双向密码验证功能。
⑤具有防冲突功能。
⑥其芯片在制造时具有全球唯一的序列号。
⑦内建8K的E2PROM存储器，分16个扇区。
⑧芯片设计有增／减值运算电路，其运算时间最长不超过100ms。
⑨擦写能力超过10万次，数据保存期大于10年。
（2）MF1卡主要参数
工作频率：13.56MHZ； 数据保存期：≥10年；
操作时间：≤96ms； 读写距离：2.5～10cm；
存储容量：8Kbit； 尺寸：85.6mm×54mm×0.76mm；
存储器类型：E2PROM； 操作环境温度：－20℃～50℃；
多重应用区：16个分区； 厂商序列号：32位，全球唯一；
相对湿度：90%； 写卡次数：10万次以上；
材料：PVC。
（3）MFl芯片逻辑结构
（4）MFl卡片的存储结构
Mifare 1卡片采用EEPROM作为存储介质，容量为1K × 8位，分为16个扇区(0~15)，每个扇区有4个块(0~3)，每块有16字节。一个扇区共16 Byte × 4 = 64 Byte。扇区的第四块称作尾块，包含了该扇区的密码A(6个字节)、存取控制(4个字节)、密码B(6个字节)，是控制块。其余三块是数据块。
扇区0的块0固化了厂商代码信息，不可改写。其中：第0~4字节为卡片的序列号；第5字节为序列号的校验码；第6字节为卡片的容量“SIZE”；第7，8字节为卡片的类型号(Tagtype)；其他字节由厂商另加定义。如下图所示。
18.2.4非接触式IC卡标准ISO/IEC 14443I
SO/IEC 14443是近耦合IC卡的国际标准，包括四个部分：
第一部分ISO/IEC 14443-1制定了有关非接触卡的物理特性；
第二部分ISO/IEC 14443-2制定了有关射频功率及信号界面的特性；第三部分ISO/IEC 14443-3则为非接触卡的初始化及防冲突机制；
第四部分ISO/IEC 14443-4为有关的交易协定。
Type A与Type B的比较
非接触式IC卡的分为Type A和Type B两种。Philips公司的MF1卡就是A型卡。下表中PCD（Proximity Coupling Device）指阅读器，（Proximity Integrated Circuit Card）指近耦合非接触式IC卡。
