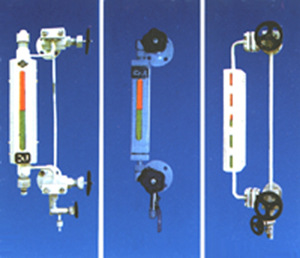

SF303和SF304及UNS石英管式双色水位计是利用光学原理和连通器原理直接显示液位位置的一次性仪表，可广泛应用于中、低压锅炉汽包和贮存器上。双色水位表水相呈绿色、汽相呈红色，红绿分界面即为液面位置，色泽鲜艳，便于远距离监视。同时该类水位表还具有结构简单、维修方便、安全可靠等优点

     结构原理： 水位表由上阀（汽阀）、下阀（水阀）、表体、排污阀、平衡管等组成。上阀和下阀除手动全开和全闭外，由于阀体内部设有保险阀座和保险珠一枚，当石英管因意外损坏时，保险钢球在高压的汽水冲击下，高速顶向保险阀座，自动关闭表体的上下通道，直至手动关闭上、下阀为止。

    安装维护： 1.石英管式水位表属精密仪表，在运输、搬运、 启箱、安装时要小心轻放，不得撞击、敲打，防止石 英玻璃管和红绿玻璃损坏。 2.石英管水位表出厂前已经整机试压和双色效果 调试，用户只须将水位表上、下法兰与法兰连接、紧 固，即可投入运行。 3.在运行中如果石英管内结垢，出现红、绿杂色 混合等现象时，可将石英管先用酸性溶液去污，然后 用清水冲洗干净即可。 4.如需更换石英管，先将表体上、下两端紧固螺 母松开，然后取出石英管，换上新管，并紧固两端螺母。因所使用的石英管 内孔为正方形，在安装时必须有一个棱角对准观测面。

【产品质量保证】

1.产品设计制造工艺及加工措施：
1.1 阀门主要零件材料化学成份、机械性能符合中华人民共和国国家材料标准的规定。铸件表面质量按国家的规定，材料的修补焊接按ASME B31.3的规定。
1.2 阀门阀体的材料有专门定点的合格分供商厂家提供，对阀门阀体材质的质量有严格的人员把关，毛坯出厂提供合格证和材质检验报告。
1.3 阀门外表内腔均经喷丸、打磨处理，并经高压防锈液清洁内腔污渍后高温加热去油污喷涂防锈剂。
2.本厂阀门产品的制造精度有工艺、工装保证，设计制造按有关设计工艺标准严格执行。每一个生产工序有检验把关，对每一个零件检验，产品装配后对每一台阀门进行性能和压力试验，符合产品设计图和生产、制造标准。
3.本厂阀门产品生产过程采用先进的工艺加工手段，拥有各类完善的机械加工及检测设备，能满足产品设计及工艺要求，满足产品设计图的需要。
3.阀门整台组装后，按国家检验标准进行阀门压力试验和整体调试，使阀门运转灵活、无卡阻现象，密封件应接触良好，以保证阀门热态工作运行条件下，动作灵活，密封良好。
4.阀门调试完毕后，整体包装汽车运输至现场。
5.未尽事宜按有关规范、标准执行。
