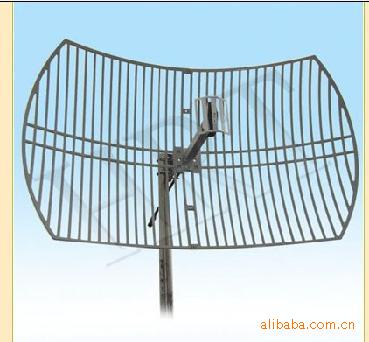

天线型号Model NO

AMXGR-2400-24

电气参数 Electric Spec

频率范围 Frequency rang-MHz

2400-2483

带宽 Bandwidth -MHz

83

增益 Gain -dBi

24

波瓣宽度beam width -°

H：14 V：10

前后比-dB

≥16

驻波比VSWR

≤1.5

输入阻抗Input Impedance-Ω

50

极化方式Polarization

水平或垂直Horizontal or Vertical

最大功率Max power -W

100

雷电保护Lightning protection

直流接地 DC ground

接头型号Connector model

N-Type or Customized

机械参数 Mechanical Specification

天线尺寸Size -mm

600*900

引线长度 Cable length-m

0.3

天线重量 Antenna weight-kg

3.2

工作温度Working Temperature -°c

-40～60

极限风速Rated Wind Velocity-m/s

60

夹码 Clamp

U型

抱杆直径 Pole diameter -mm

Φ40～Φ50
