HJD-80B Digital Program-Controlled Consumer Exchanger

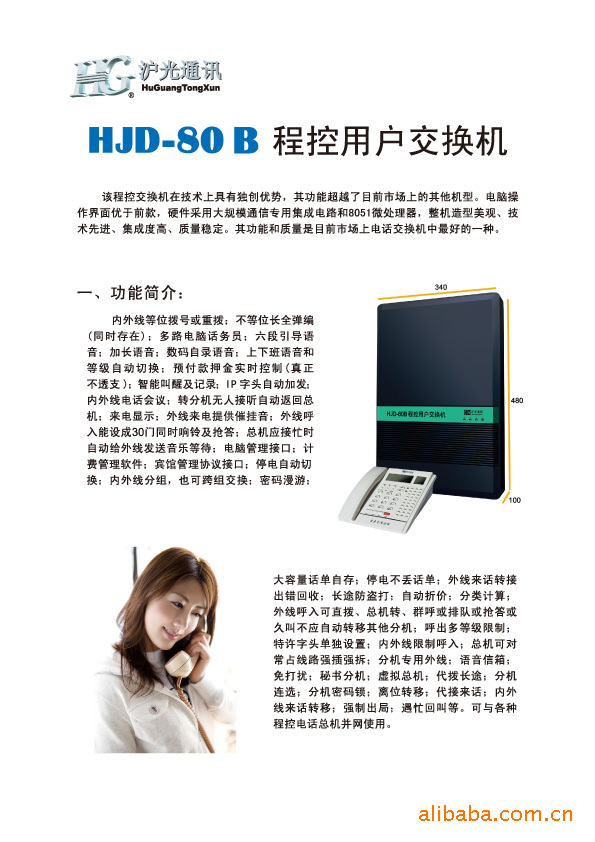

HJD-80B 程控用户交换机（可选配30键商务专用话机）
第一章 总体介绍
1.1概况
本程控交换机，是在综合国内外众多交换机优点的基础上，按照中华人民共和国信息产业部技术要求开发生产的，系统的设计既立足国情，又在技术创新上独具优势，其功能超越了目前市场上的其它机型。电脑操作界面直观、方便，优于以前的操作系统。广泛应用于我国广大农村、医院、部队、宾馆、学校及企事业单位,也适用于电力、煤矿、石油、铁路等专用通讯系统。
1.2 特点与功能
系统硬件采用大规模通信专用集成电路,和8051微处理器，整机技术先进、集成度高。
1．具有用户语音服务功能,用户能在话机上听到各种实用的语音服务。
2．电脑话务员提示标准数码语音，可按照用户要求现场录制，也可增加多路电脑话务员和加长语音。
3．具有PC机连接功能,能与PC机直接连接实现总机的多种操作和服务。
4．不等长位的全弹性编码，用户能将所有分机电话号码以2至7位任意编排，可1至7位同时存在，不受任何限制，内部呼叫总机可缩位1至2位。适用于宾馆或某些电话号码与房间号相一致的场合。
5．可与程控、纵横、步进、共电等制式交换网及市话局连接。
6．内外线来电显示功能：支持DTMF,FSK两种制式。
7．内线分组：内线可分多组，可实现组内交换，也可以跨组交换。
8．密码漫游，用户在系统内任意一分机输入个人的帐号、密码即可拨打外线,计费计在个人帐号上。类似电信300卡功能，可实现话费的有效管理。
9．话单永不丢失，系统有大量存储话单的能力 (脱离电脑可贮存2000张话单)，若能与电脑相连，则开机后交换机自动向其传送所保存的话单，使话单存储更安全，同时话费管理也更方便。由于采用了独特的通信机制，在电脑突然断电的情况下，交换机自动停止向电脑传送话单，真正做到话单永不丢失。
10．具有入中继直拨功能,不需总机转接,外线用户直接拨通内部分机。
11．转接安全：话务转接出错可拍叉簧回收。
12．具有预付款功能,适应宾馆、企事业等单位的计费管理。
13．真正做到防止盗打长途，能够有效地防止低等级分机超越权限拨打电话，彻底解决众多交换机普遍存在的问题。
14．计费系统具有自动折价计费功能,计费类型、计费方式、计费参数、折价幅度、折价时段均可灵活设置,话费统计查询方便(可根据通话类型、分机号码、时间段等进行查询统计并制表打印)。
15．当交换机停电时，外线自动接入前4门分机。且是一一对应的关系。即第一条中继对应总机9000。
16.外线呼入方式分直拨分机、总机转接、群呼分机和排队及抢答五种，直拨分机可实现音频抢拨。也可设置成外线来话久叫不应时自动转移至任何已设置的分机上。
17.抢答系统可设成外线进来可30门分机同时响铃（该功能可做抢答机使用）。
18.外线转分机无人接听时自动返回总机响铃。
19.秘书分机功能：内外线呼入找总经理时可由秘书先接再转。
20.分机拨打外线分为拨"0"出局和免拨“0”出局两种方式外,另又增加了等位拨号功能，实现自动识别内外线及外线重拨。
21．分机呼出八等级限制，本地网（郊县）、特服号、特许字头等单独设置。分机内部通话权可控制( 用于宾馆等场所)，也可设置成限制外线呼入。
22.计费可设押金,电脑界面可直观反映通话情况与话单并可查询，同时拥有多种打印格式，灵活的折价计费且费率可以通过电脑简单快捷的进行设置。
23.押金实时控制,当用户在打完话费后会立即自动切断话路，真正做到话费不透支。
24.外线转接实现征询转接与音乐等待。
25.总机可对常占线路的分机进行强拆线。
26.总机可对正在通话的分机进行强插通话。（外线来话转分机忙时可强插接进。）
27.对已设置呼叫保护的分机，总机不能对其强插强拆。
28.中继可分多组，并且出局局向任意设定，中继发码方式为DTMF。
29.当多条外线同时进来，总机排队应接忙时，交换机会自动给外线进行排队并送音乐等待。
30．IP字头自动加发，当用户采用IP卡拨打长途电话时，交换机会自动将IP卡号和密码自动加发出去，减去用户每次打长途电话时都要先拨IP卡号和密码之后再拨长途区号和电话号码的麻烦。
31.外线可设置多部分机专用，适应重要部门使用专用外线。
32.语音信箱可报出当前系统日期、时间、版本号和分机的号码、等级、物理号、话费、内部来话号码。
33．内外线电话会议功能，经授权任何分机能对多部内线或外线同时召开电话会议。
34.智能叫醒功能，当叫醒客户后会在电脑上自动记录被叫用户的日期与时间。
35.上下班语音和等级全自动切换,自动夜服功能可按设定的时间在上、下班时自动切换。
36.当用户在通话时若有外线来话会自动提供催挂提示音。
37.免打扰服务可自行选择内线或外线或全部。
● 其它功能：
虚拟总机、总机代拨长途电话、分机连选、分机密码锁、离位转移、代接来话、内外线来话转移、强制出局、遇忙回叫等。
第二章 结构与技术指标介绍：
2.1 基本结构：
本系列交换机的每个机箱由下列单元组成:
主控电路板（CPU板）：主要由微处理器、控制单元、交换网络、串行通信接口等组成、电脑话务员、信号音及双音频接口,能产生各种信号音，有语音信箱和音乐电路。是整机的中心控制部件。同时主控电路板内含16用户接口和4中继接口。
可扩展的中继接口（TRK）：以4线为单位扩展。
可扩展的用户接口（EXT）：以8线为单位扩展。
2.2技术指标：
1. 容量:
内线容量 ：16门(端口)-80门（端口）
以8门扩充为单位
外线容量 ：4线(端口)-12 线(端口)
环路中继以4线为单位
2. 接口类型：
用户接口
用户模拟接口: a、b线48V馈电
中继接口
环路中继线:呼入铃流,呼出双音频
3. 内部交换结构：
模拟制式：交换网络
采用8×16模拟开关阵列
4. 外接接口：
电脑串行接口,与PC586电脑连接。
5. 传输特性：
分机--分机 ≤1.5dB
分机--中继 ≤1.0dB
6. 衰耗频率失真：
300--400Hz -0.6--+2.0dB
400--2400Hz -0.6--+1.5dB
2400--3400Hz -0.6--+3.0dB
电源杂音: ≤2.4mV
用户馈电电流 >18mA,
环路电阻 R ≤1KΩ
绝缘电阻 R ≥20 KΩ,
线间电容C≤0.5uf
7. 输入电平增益变化：
输入信号电平为 -40--3.0dBm
电平输出非线性变化范围 ≤0.5dB
8. 串音衰减：
> 67dB(1100Hz)
衡重杂音 ≤-67dB
非衡重杂音 ≤-40dB
话务量 用户:0.2er1中继:0.7er1
呼损 本局 <1% 出局< 0.5%
对地不平衡度:300--600Hz≥40dB
:600--3400Hz≥46dB
9. 拨号方式：音频
接收电平 双音频输入时单音
频接收电平范围 －4—23dBm,
双音频电平差≤6dB.
2.3 容量与端口连接：
. 本交换机是内线最多80门，外线最多12门的壁挂式交换机，电路板布局采用分层叠加方式，最底层的为主控电路板，包括CPU控制电路、音频控制电路、交换网络控制电路、第一、二用户板、第一中继板。此外扩展用户板及扩展中继板在其上分层叠加。主控电路板即为16内线+4外线的交换机。
