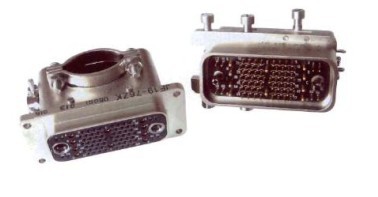

JF19系列导轨分离电连接器
JF19系列导轨分离电连接器适用于战略战术武器系统、航天运载系统与地面设备之间的电气线路连接和自动分离，以及类似需要自动分离的场合。产品为直插式连接，利用专用的导轨，插头与插座能实现运动中自动分离（机械分离）。产品具有防雨、防火焰、防盐雾等功能。
使用环境条件
工作温度 -55℃～125℃
相对湿度 40±2℃时相对湿度92%～98%
工作气压 0.4MPa～6.67Pa
正弦振动 10～2000Hz 加速度147m/s2 （76芯）
2~5.5 Hz，等幅A=12.7mm
5.5HZ~200HZ，等加速度14.7m/s2（85芯 ）
随机振动 功率谱密度0.1G2/Hz
总加速度均方根值11.6G（85芯）
冲 击 加速度490m/s2
盐 雾 48h（85芯）
主要技术特性
接触件特性
产品规格 | JF19/JF19A-76 | JF19-85 | ||
插针直径（mm） | 0.8 | 1.6 | 1 | 1.6 |
工作电流（A） | 3 | 15 | 5 | 15 |
接触电阻(MΩ) | ≤5 | ≤3 | ≤5 | ≤3 |
接触件数目 | 66 | 10 | 70 | 15 |
绝缘电阻
| 标准大气条件 | 高温条件 | 潮湿条件 |
≥1000MΩ | ≥500MΩ | ≥50MΩ |
耐电压
| 标准大气条件 | 低气压条件 | 潮湿条件 |
| AC 1000Vrms | AC 200vrms | AC 500Vrms |
机械分离力 60N~120N（76芯）
150N~350N（85芯）
机 械 寿命 300次（单独插头插座插拔200次。使用导轨分离100次）
执 行 标准 Q/Ag21510-2005《JF19-85导轨分离电连接器详细规范》
Q/Ag1.151-2007《JF19-76导轨分离电连接器详细规范》
型 号 标志
| 代号 | JF | 19 | A | - | 85 | Z | K | 2 |
| 序号 | ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ |
① 矩形分离脱落电连接器
② 设计序号
③ 改进型号
④ 芯数：76、85
⑤ 电连接器类别：T-插头，Z-插座
⑥ 接触件类别：J-插针，K-插孔
⑦ 插座类别：2-双层插座，单层插座不标注
外形及安装尺寸
JF19-85TJ 导轨分离插头
JF19-85ZK2 导轨分离插座
JF19-76TJ 导轨分离插头
JF19-76ZK 导轨分离插座
JF19A-76TJ 导轨分离插头
JF19-85-01 导轨组件
JF19-76-01 导轨组件
接触件空位排列（插孔插合面正视图）
操作方法
1.JF19系列导轨分离电连接器采用直插连接，连接时首先用导轨上的两个弹簧相应地勾住插头上的弹簧挂环，然后将插头拉到导轨水平段的正上方，对号插座位置后把插头插入插座中（注意插头与水平方向成30°的两租轮子要与导轨斜坡面平行），当听到“咔咔”的轻微声音后，插头与插座已经插合到位。当导弹运动是，插座带动插头向前运动，当插头与水平方向成30°的两组轮子碰到导轨斜坡时，插头沿着导轨斜坡斜向上运动，插头与插座自动分离，分离后，导轨上的弹簧插头继续向上运动并最终使插头停留在导轨上，而插座随着导弹飞走。
型号规格
目前已有规格品种如下：JF19-76TJ、JF19A-TJ、JF19-26ZK、JF19-85TJ、JF19-85ZK2、导轨组件JF19-76-01、导轨组件JF19A-76-01、导轨组件JF19-85-01
