供应薄膜面板、胶咭胶贴

1000台起批

￥1.00

深圳市龙岗区布吉镇秀峰工业城A2栋6楼北

产品属性

图文详情

品牌推荐

品牌/型号

薄膜面板/JHX-JJ005

类型

平面薄膜开关

品牌

薄膜面板

型号

JHX-JJ005

加工定制

是

地址：深圳龙岗布吉秀峰工业区A2栋6楼

联系电话：0086-0755-84749016 0755-28557961

手机：胡总13902940483 胡大伟（先生）13651408886 齐小姐15999699204

传真：0755-28557316

常见薄膜开关各部分组成材质

一、面板层
面板层一般在低于0.25MM的PET、PC等无色透光片材丝印上精美图案和文字制作而成，因面板层最主要的作用在于起标识和按键作用，所以选用材料必须具有高透明度、高油墨附着力、高弹性、防折性等特点。

二、背面胶层
背胶的采用与薄膜开关与何种材质相粘贴紧密相关，比较常采用的有普通双面胶、日东胶、3M胶、防水胶等。

三、环境条件

1、工作温度：－20℃～＋70℃
2、存贮温度：－40℃～＋85℃ 湿度95%±5%
3、大气压： 86～106kDa

四、机械性能
1、按键寿命：平面型>500万次凸包式>100万次，一般加弹片式>50万次
2、按键偏移： 0.1~0.4mm（平面型）0.4~1.0mm（凸包式）
3、按键键盘操作力：80-350g 一般300±50g; 200±20g
4、引出线抗曲度，用d＝2mm钢棍90度正反对折50次线路不断，绝缘油不剥离脱落

5、剥离强度不小于8-10N/25mm

五、印刷指标

1、印刷条件：20-25℃ 湿度60±5%RH

2、印刷尺寸偏差±0.15mm，外型边线不清编差≤0.1mm；套色偏差±0.1mm/，双色重叠部分小于1mm;印刷字符及色块不清晰度不大于0.15mm;绝缘油墨全部覆盖银浆线路

3、无油墨散，字迹无残缺，银浆电阻变化率＜300%，PET缩水率横向＜2% 纵向＜3%

4、4、色差不大于二级，同批无明显色差△E＜0.5-1.0

5、不得有折痕、脱漆，黑点、杂点小于0.3平方mm在50*50mm的范围内不允许有两个；在裸视1.0,距离20-30 cm之内看不到的外观暇疵判PASS，划伤L≤mm,W≤间隔大于30*30mm的范围内，不能密集，具体按客户要求。

6、透明窗透明清洁，色泽均匀，不得有刮伤、针孔、杂质。

7、开关总厚度：0.1～1.5mm±0.05 1T=2.54目

四.材料的种类

　　薄膜面板的材质，除要求具有平整性和印刷适应性外，更主要的是要具有可挠性和高弹性的特点。

　　聚氯乙烯PVC\60℃\0.175~0.5/光面\常温下对酸、碱和盐类稳定。耐磨性好，耐燃自熄，消声消震，电绝缘性好。热稳定性较差。低廉普通标牌、面板

　　聚碳酸酯PC\-60~120℃\0.175~1.0\光面透光率高，吸水性低，尺寸稳定性好，抗弯、抗拉、抗压强度十分优越，耐热性耐寒性、电绝缘性和耐大气老化性优良。耐药品性较差，耐疲劳性较差，易产生应力开裂，输出接口端子电路一般是碳性材质印刷制成，并且没有保护涂层，受空气氧化逐渐形成脱落层，到最后导致断路而寿命终止，这是薄膜开关最容易出故障的地方，主要有环境所决定，不管使用与否，物理损坏时间是3-10年。一般适用范围最为广泛，除可满足大多数薄膜开关面板的要求外，其中光面PC的高透光率更可满足带液晶显示窗的要求。

　　砂面聚酯(PET)\-30~120℃\0.1~0.2光面耐药品性良好，不溶于一般有机溶剂，不耐碱。具有优良的机械性能、电性能、刚性、硬度和热塑性塑料中最大的强韧性，吸水性低，耐磨损、耐摩擦性优良，尺寸稳定性高。拉伸强度能与铝膜媲美，大大高于PC、PVC。低廉因表面难以加工成亚光型，故有纹理PET较贵是制作薄膜开关电路最理想的基材。其中有纹理PET适合对表面要求较高或具有液晶显示窗的产品。

　　二、材料的厚度

　　塑料基材厚度在0.25mm及以下称为薄膜，主要用作薄膜开关的面板层，其背面印有各种指示性的图案、文字来表示相应开关键位的操作区域，在厚度选择上应视面板及按键的大小而定，材料厚，触动力加大，反应迟钝；材料过薄，触动时手感差，回弹不明显。厚度在0.25mm以上称为板材，不适合立体键成型，可用作无按键操作区域的指示性的标牌面板，也可作为薄膜开关的衬板以提高其硬度

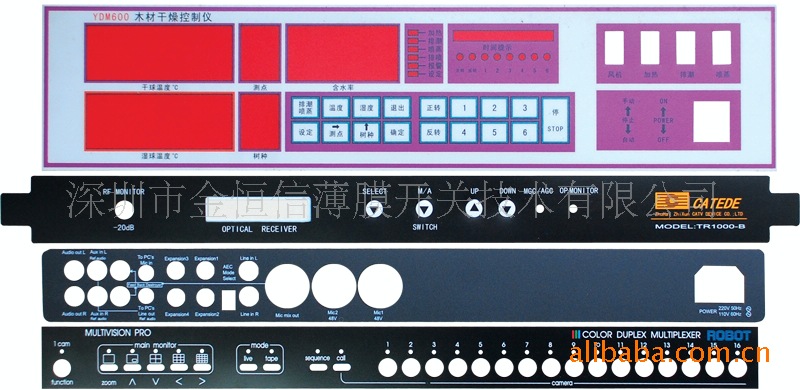

薄膜面板，广泛应用于各种仪器仪表电子家电电器等产品。
