直流式法兰T型过滤器  直流式法兰T型过滤器圆柱型滤网式  直流式法兰T型过滤器半圆柱型滤网式

概况

T型过滤器适用于石油、化工、化纤、轻工、冶金、电力、建筑、热力、给排水、水处理、市政工程等生产中生活用水中的液体及气体物料，用以过滤其固体杂质。通常安装在泵、压缩机的入口或流量仪表前的管道上，以保护此类设备或仪表。

作用原理

当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

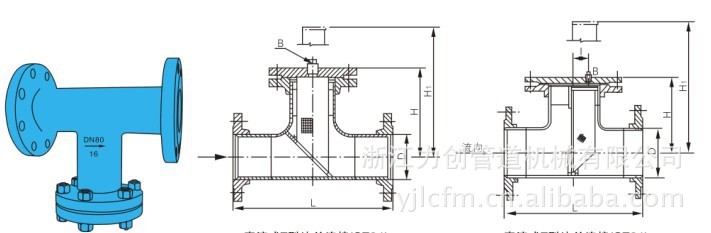

直流式法兰T型过滤器外形尺寸

技术参数：

公称通径：DN15-DN1000

公称压力：0.6MPa~100MPa

连接方式：法兰、对焊（BW）

工作温度：-196°C~425°C

壳体材质：碳钢、16Mn、16MnD、304、304L、316、316L、2205

可拦截粒径（单位μm）：1~7925

直流式法兰T型过滤器安装形式及说明
