【DZL卧式自动链条快装蒸汽锅炉】
DZL卧式自动链条快装蒸汽锅炉是一种卧式三回程水火管混合式锅炉，在锅筒内布置一束螺纹烟管。炉膛左右二侧装有光管水冷墙。采用轻型链条炉排实现机械加煤，配有鼓风机、引风机进行机械通风并装有刮板式出渣机实现自动出渣。该炉前后拱采用新型的节能技术炉拱。 燃料自煤斗落到炉排上，进入炉膛燃烧后，火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱，再由前烟箱折回锅内管束，通过后烟箱进入省煤器，然后由引风机抽引通过烟道至烟囱排向大气。
【 DZL卧式自动链条快装蒸汽锅炉-运行一览图 】
【 DZL卧式自动链条快装蒸汽锅炉-技术参数 】

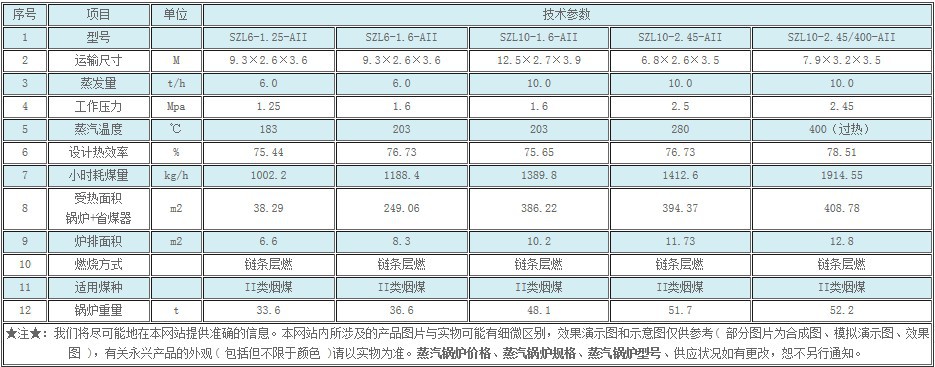

【 SZL系列双锅筒快装蒸汽锅炉技术参数 】
【 DZL卧式自动链条快装蒸汽锅炉-配置清单 】
河南永兴锅炉集团 | DZH系列燃煤手烧蒸汽锅炉配置清单 | 第 1 页 | ||||
共 3 页 | ||||||
序号 | 图 号 或 型 号 | 产 品 名 称 | 产 地 | 单 位 | 数 量 | 备 注 |
一 | 锅 炉 主 机 |
| ||||
1 | YCWS10140-00-0 | 锅炉主机 | 本 厂 | 台 | 1 | 终身保修 |
二 | 阀 门 仪 表 |
| ||||
1 | Y-150 | 压力表 | 郑 州 | 块 | 4 | 一年包换 |
2 | X14H-1.6 | 压力表三通旋塞 | 郑 州 | 件 | 2 | 一年包换 |
3 | YCW8143-01-0 | 压力表存水弯管 | 郑 州 | 件 | 1 | 一年包换 |
4 | YMK-50-C | 压力控制器 | 南 京 | 块 | 1 | 一年包换 |
5 | A48H-1.6C | 全启弹簧安全阀 | 郑 州 | 只 | 2 | 一年包换 |
6 | J41H-1.6C | 主汽阀 | 郑 州 | 只 | 1 | 一年包换 |
7 | J41H-1.6C | 主汽阀 | 郑 州 | 只 | 1 | 一年包换 |
8 | J41H-1.6C | 截止阀 | 郑 州 | 只 | 1 | 一年包换 |
9 | H41H-1.6C | 止回阀 | 郑 州 | 只 | 1 | 一年包换 |
10 | YCW8143-02-0 | 压力表存水弯管 | 郑 州 | 件 | 1 | 一年包换 |
11 | A47H-1.6C | 全启弹簧安全阀 | 郑 州 | 只 | 1 | 一年包换 |
12 | P48H-1.6Q | 排污阀 | 郑 州 | 只 | 4 | 一年包换 |
13 | P48H-1.6Q | 排污阀 | 郑 州 | 只 | 2 | 一年包换 |
14 | J41H-1.6C | 截止阀 | 郑 州 | 只 | 9 | 一年包换 |
15 | Q41F-1.6Q | 球阀 | 郑 州 | 只 | 4 | 一年包换 |
16 | X49F-25-440 | 平板水位计 | 开 封 | 只 | 2 | 一年包换 |
17 | SZB-IV | 电极式水位控制器 | 南 京 | 只 | 2 | 一年包换 |
18 | P48H-1.6Q | 排污阀 | 郑 州 | 只 | 4 | 一年包换 |
19 | GB5780-86 | 螺栓 | 郑 州 | 个 | 72 | 一年包换 |
20 | GB6170-86 | 螺母 | 郑 州 | 个 | 72 | 一年包换 |
21 | JB/T87-94 | 衬垫 | 周 口 | 个 | 16 | 一年包换 |
22 | GB5780-86 | 螺栓 | 郑 州 | 个 | 40 | 一年包换 |
23 | GB6170-86 | 螺母 | 郑 州 | 个 | 40 | 一年包换 |
24 | JB/T87-94 | 衬垫 | 周 口 | 个 | 10 | 一年包换 |
三 | YXWS10146-00-0 | 平台、扶梯 | 本 厂 | 套 | 1 | 终身保修 | |
四 | YXWS10147-00-0 | 烟风道 | 本 厂 | 套 | 1 | 终身保修 | |
1 | YXWS10147-01-0 | 鼓风机出口接管 | 本 厂 | 件 | 1 | 终身保修 | |
2 | YXWS10147-02-0 | 省煤器入口接管 （选配） | 本 厂 | 件 | 1 | 终身保修 | |
3 | YXWS10147-03-0 | 省煤器出口接管 （选配） | 本 厂 | 件 | 1 | 终身保修 | |
4 | YXWS10147-04-0 | 弯接管 | 本 厂 | 件 | 2 | 终身保修 | |
5 | YXWS10147-05-0 | 除尘器进口接管 | 本 厂 | 件 | 1 | 终身保修 | |
6 | YXWS10147-06-0 | 除尘器底座 | 本 厂 | 件 | 1 | 终身保修 | |
7 | YXWS10147-07-0 | 引风机入口接管 | 本 厂 | 件 | 1 | 终身保修 | |
8 | YXWS10147-08-0 | 引风机出口接管 | 本 厂 | 件 | 1 | 终身保修 | |
9 | 6X52 | 石棉带 | 周 口 | 米 | 40 | 五年备用 | |
10 | GB5781-86 | 螺栓 | 郑 州 | 个 | 254 | 一年包换 | |
11 | GB6170-86 | 螺母 | 郑 州 | 个 | 254 | 一年包换 | |
12 | GB799-86 | 地脚螺栓 | 郑 州 | 个 | 8 | 一年包换 | |
13 | GB6170-86 | 螺母 | 郑 州 | 个 | 8 | 一年包换 | |
五 | 9-19№10D左135° | 引风机 | 新 乡 | 台 | 1 | 一年包换 | |
六 | G6-45-11№7.1A右0° | 鼓风机 | 新 乡 | 台 | 1 | 一年包换 | |
七 | YXWS8148-00-0 | 省煤器（包括零部件） （选配） | 山 东 | 台 | 1 | 一年包换 | |
八 | XS-6A | 除尘器（包括零部件） | 本 厂 | 台 | 1 | 终身保修 | |
九 | ZLX-6 | 出渣机 （自动链条锅炉配件） | 郑 州 | 台 | 1 | 一年包换 | |
十 | ZGS-6 | 上煤机（包括零部件） （自动链条锅炉配件） | 郑 州 | 台 | 1 | 一年包换 | |
十一 | XBT-6 | 调速箱 （自动链条锅炉配件） | 上 海 | 台 | 1 | 一年包换 | |
十二 | JGGC8-200/25 | 补水泵 | 郑 州 | 台 | 1 | 一年包换 | |
十三 | DX-6 | 电器控制柜 | 南京任泰 | 台 | 1 | 一年包换 | |
十四 | 美国弗莱克全自动 | 水处理 | 美国弗莱克 | 台 | 1 | 一年包换 | |
十五 | YXWS10140-00-0 | 自动链条炉排 （自动链条锅炉配件） | 新 乡 | 台 | 1 | 终身保修 | |
十五 | 用户图样技术文件清单 |
| |||||
1 |
| 安全阀排放量计算书 | 随机资料 | 份 | 1 |
| |
2 |
| 安装使用说明书 | 随机资料 | 份 | 1 |
| |
3 |
| 产品质量证明书 | 随机资料 | 份 | 1 |
|
4 |
| 锅炉产品安全质量监督检验证书 | 随机资料 | 份 | 1 |
|
5 |
| 锅炉主辅机总体布置图 | 随机资料 | 份 | 1 |
|
6 |
| 锅炉总图 | 随机资料 | 份 | 1 |
|
7 |
| 锅炉本体 | 随机资料 | 份 | 1 |
|
8 |
| 管道、阀门仪表 | 随机资料 | 份 | 1 |
|
10 |
| 锅炉基础图 | 随机资料 | 份 | 1 |
|
1、产品报价内应包含以上所有锅炉辅机配件，监督电话：0394-6777199 | ||||||
2、以上锅炉配置可根据客户特殊要求更改，须在我集团公司工程师指导下进行。 | ||||||
3、我集团公司锅炉辅机配件不断追求最高配置，如有变动不另行通知，以签订合同发货清单为准。 | ||||||
